Parannettu muotoilu virtakanavilla
Tämän sovittimen avulla johtoja ei tarvitse leikata!! Liitä tämä vain korttisi ja kaapelisi väliin, kiinnitä 3 bltouch-johtoa ja päivitä laiteohjelmistosi.

Yhteensopiva:
3
3 Pro
5
-10 Mini
-10
Ei yhteensopiva:
ANet A8
2
4
-8
liität BLTouchin 3 nastaa kortin merkintöjen mukaisesti.
Sinulla on oltava Bootloader-ohjelma asennettuna 3-korttiisi, jotta voit käyttää tätä. Tukea tälle ei tarjota.
Huomio:
Pin 27 -kortti tekee bltouchin tai filamenttianturin asentamisesta nopeaa ja helppoa. Normaalisti sinun pitäisi leikata nauhakaapeli ja juottaa pin 27:ään, mutta kortin kanssa se on plug and play (laiteohjelmistopäivityksen jälkeen).
Muista tarkistaa johdotus bltouchissasi tai filamenttianturissasi. Uudet bltouch-anturit pitäisi kytkeä suoraan korttiin ilman liittimen irrottamista.
Vasemmalta oikealle: Ruskea-Maa, Punainen-5v, Keltainen/Oranssi-Signaali
Irrota LCD-nauha ext1 ohjauskortista
Liitä Ext1 pin 27 -korttiin
Liitä bltouch pin 27 -kortin 3 nastaan. Vasemmalta oikealle: Ruskea-Maa, Punainen-5v, Keltainen-Signaali

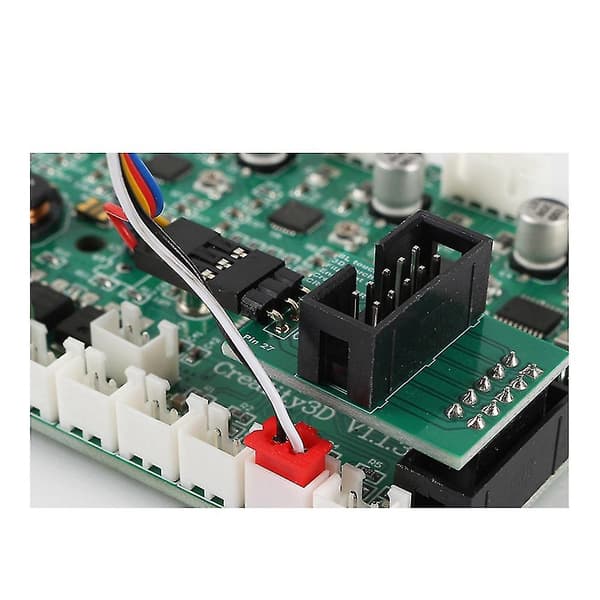

Liitä pin27 pääkorttiin. Varmista, että kohdistat pin 27:n liitinpiikit pääkorttiin.
Väri: Kuten kuvassa
Materiaali: PC+Metalli

Pakkauksen sisältö:
2 x pin 27 -korttisovitin

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
