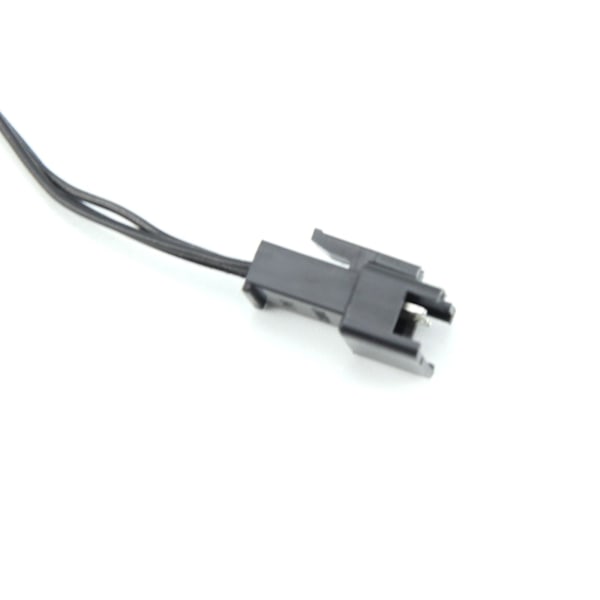

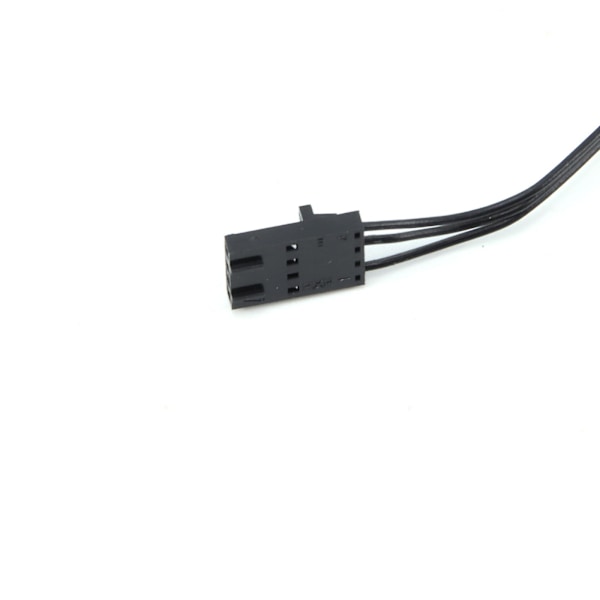

Kuvaus: Tarjoamme nyt Corsair RGB - JST-SM -sovitinta. Tämä sovitin yhdistää Corsair RGB -valaistuskanavasi (kuten Lighting Node Prossa tai Commander Prossa) TAI Corsair RGB LED -tuuletinkeskittimen portin JST-SM -sarjaliittimeen, joka löytyy Phanteksista, Lian Li:n Strimeristä (vain alkuperäinen, ei uudempi Strimer Plus) ja monista muista kolmannen osapuolen RGB-nauhoista ja -tuotteista.

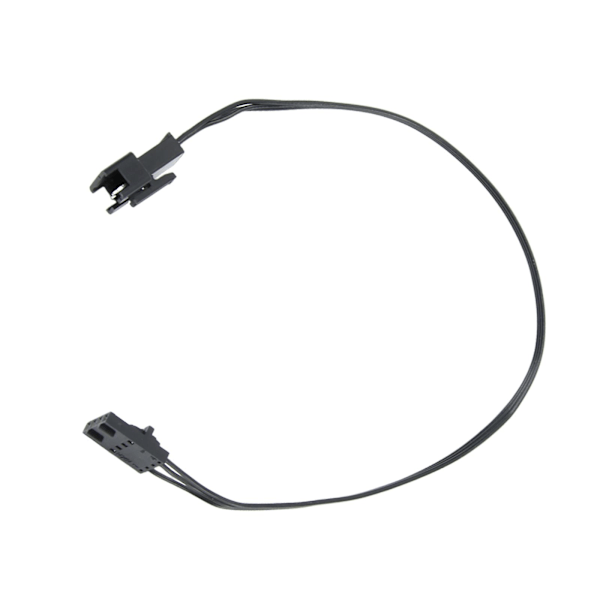

Corsair RGB - JST-SM Osoitettava RGB-sovitinkaapeli

Sinun on määritettävä laitteesi iCue:ssa LEDien lukumäärän perusteella. Voit valita HD (12 LEDiä), LL (16 LEDiä) ja ML (4 LEDiä) -tuulettimien tai RGB-nauhojen (10 LEDiä) välillä. Älä määritä niitä SP-RGB-tuulettimiksi

Sinun on laskettava laitteidesi LEDien lukumäärä ja määritettävä sitten valaistuskanava siten, että siinä on sama (tai hieman suurempi) määrä LEDejä. Esimerkki: 1 Phanteks Aura -yhteensopivassa ARGB-nauhassa on 30 LEDiä. Tämä määritetään sitten iCue:ssa 3 RGB-nauhana (30 LEDiä). Se voidaan määrittää myös 3 HD-tuulettimena (36 LEDiä) tai 2 LL-tuulettimena (32 LEDiä). Lian Li Strimerissä (24-nastainen) on 12 LEDiä ja se on parasta määrittää HD RGB -tuulettimeksi. Kokeilu asetuksilla voi johtaa mielenkiintoisiin tehosteisiin.

Tämä ei salli emolevysi tai GPU-LEDiesi ohjaamista. Näitä ei ohjata kaapeleilla. Tämä ohjaa vain 5 V:n osoitettavia RGB-LEDejä.

Tämä ei salli 12 V:n (4-nastainen) analogisten LEDien ohjaamista. Ne toimivat eri protokollalla ja ovat yhteensopimattomia.

Tämä ei toimi uuden iCUE Elite Capellix -jäähdyttimien mukana tulevan uuden Commander Coren kanssa.

Valaistuskanavaversiolle:

Tämä yhdistetään yhteen RGB-valaistuskanavaan joko Corsair Commander Prossa tai Lighting Node Prossa.

Jos laitteellasi ei ole omaa virtalähdettä, sinun on varmistettava, että yhden Corsair-valaistuskanavan virrankulutus on rajoitettu noin 2 A:iin (10 W). Tämä vastaa noin 60 RGB-LEDiä, mutta sinun on tarkistettava kaikkien liitettävien LEDien tekniset tiedot. Rajoituksen ylittäminen voi polttaa sulakkeen valaistuskanavassasi.

RGB LED -tuuletinkeskittimen / Lighting Node Core -versiolle:

Tämä kytketään tuuletinporttiin Corsair RGB LED -tuuletinkeskittimessä tai Lighting Node Coressa.

Jos laitteellasi ei ole omaa virtalähdettä, sinun on varmistettava, että yhden Corsair RGB LED -tuuletinkeskittimen / Lighting Node Coren virrankulutus on rajoitettu noin 4 A:iin (20 W). Tämä vastaa noin 120 RGB-LEDiä, mutta sinun on tarkistettava kaikkien liitettävien LEDien tekniset tiedot. Rajoituksen ylittäminen voi polttaa kondensaattorin RGB LED -tuuletinkeskittimessä / LNC:ssä.

RGB LED -tuuletinkeskittimen liitäntä kopioi signaalin tuuletinkeskittimen seuraavaan laitteeseen. Jos esimerkiksi käytät tätä sovitinta Lian Li Strimerin (12 LEDiä) liittämiseen RGB LED -tuuletinkeskittimeen / Lighting Node Coreen portissa 1 ja sitten Corsair HD-RGB -tuulettimen portissa 2 (myös 12 LEDiä), Corsair-tuulettimella ja Lian Li Strimerillä on identtiset tehosteet. iCUE:ssa tämä määritetään yhdeksi HD-RGB-tuulettimeksi. Ota tämä huomioon, kun määrität valaistuskanaviasi.

Ota yhteyttä, jos sinulla on kysyttävää.

Huomautus:

Salli pieniä poikkeamia manuaalisen mittauksen vuoksi.

Eri näyttöjen välisen eron vuoksi kuva ei välttämättä vastaa tuotteen todellista väriä.
