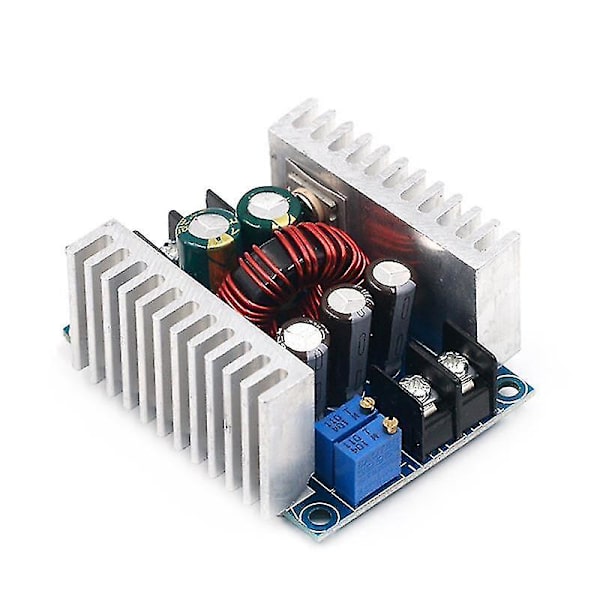

Laajalla tulojännitealueella 6 V - 40 V, tämä alasmuuntaja voi säätää tarkasti lähtöjännitettä ja -virtaa.

Tehokkuus voi olla jopa 96 %, mitattuna 20 A:lla, muuntamalla 24 V:sta 12 V:iin.

Se on suunniteltu 75 V/80 A:n kaksois-MOS-transistorilla.

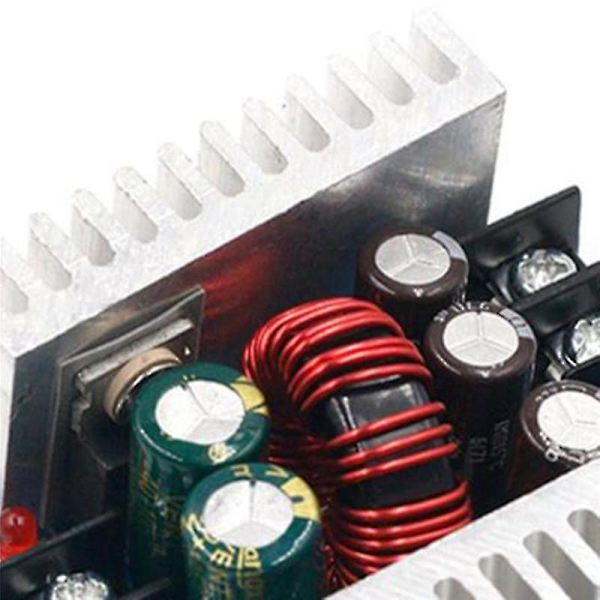

Tulossa ja ulostulossa käytetään korkeataajuista, matalan resistanssin elektrolyyttikondensaattoria, alhainen aaltoilu, vakaa lähtö.

Johdotus on kätevää näillä 30 A:n ruuviliittimillä.



Moduulissa on 2 jäähdytyselementtiä, jotka voivat parantaa lämmönpoistoa.

Kun tulo- ja lähtöjännitteen välillä on ero, vähennä tehoa ja virtaa.

Tulojännite: 6 V - 40 V DC (10 V - 40 V suositellaan)

Lähtöjännite: 1,2 V - 36 V DC

Lähtövirta: 20 A (max.), 15 A (suositellaan)

Tehokkuus: 95 % (24 V - 12 V, 20 A)

Lähtöaaltoilu: alle 50 mV

Johdotus: Liitin

Oikosulkuturva: Itse palautuva (ei voi olla oikosulussa pitkään aikaan)

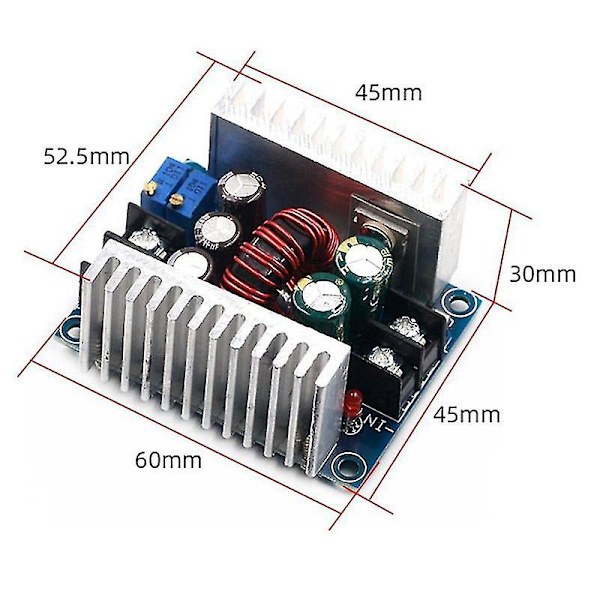

Koko: 60 x 53 x 27 mm / 2,36 x 2,08 x 1,06 tuumaa

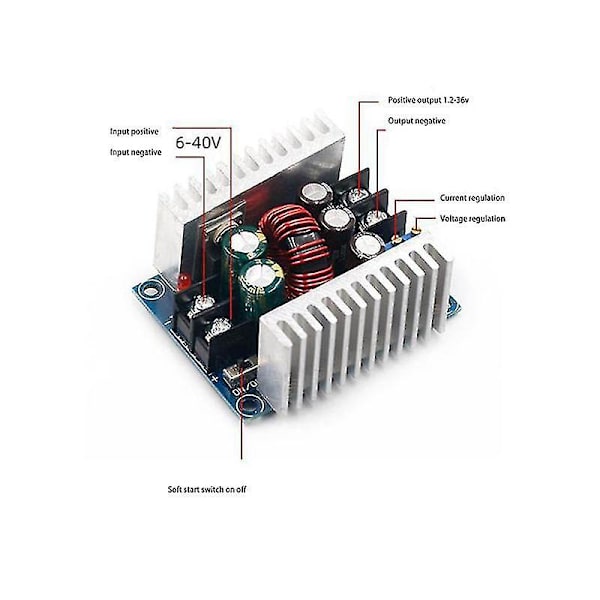

VO+: Lähtö positiivinen

VO-: Lähtö negatiivinen

+IN: Tulo positiivinen

-IN: Tulo negatiivinen

CV: Lähtöjännitteen säätö

CC: Lähtövirran säätö

EN: Ota käyttöön, alhainen jännitetaso sammuttaa lähtö; keskeytys, korkea jännitetaso on tehokas

Kun tulo ja lähtö on kytketty yhteiseen maahan, tyhjäkäynnillä CV-lähtö on vakiojännite, CC-lähtö on vakiovirta

Väri: Kuten kuvassa

Materiaali: PC + metalli



Pakkauksen sisältö:

1 x 300 W:n 20 A:n muuntaja



Vain edellä mainittu pakkauksen sisältö, muita tuotteita ei sisälly.

Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa kohteen värin kuvassa hieman erilaiseksi kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3 cm.
