Kuvaus

Lähtöjännite: voidaan asettaa 5 V / 8 V / 9 V / 12 V, oletusarvo on 12 V

Tulojännitealue: 2,5 V - 5 V, tulojännitteen on oltava alhaisempi kuin asetettu lähtöjännite



Tyyppi: Jännitteensäädin

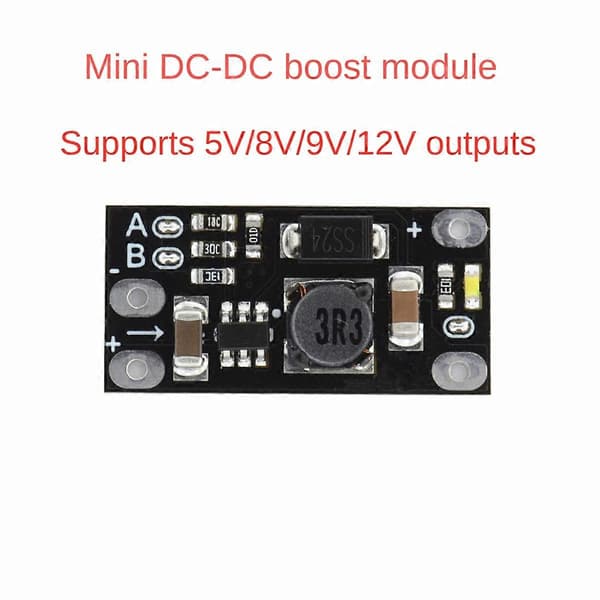

Mallinumero: Mini DC Boost Converter Board

Lähtökapasiteetti: 5 V 1 A, 8 V 0,5 A, 9 V 0,45 A, 12 V 0,3 A käytettäessä 3,7 V litiumakku-tuloa

Käytettäessä 5 V tuloa: 8 V 0,7 A, 9 V 0,7 A, 12 V 0,5 A voidaan tuottaa

Oletuslähtö 12 V: LED-merkkivalo kuluttaa noin 1 mA.

Vihje: Jos merkkivalo on pois päältä, tulovirta on alle 1 mA ilman kuormaa

Jännitteen asetus:

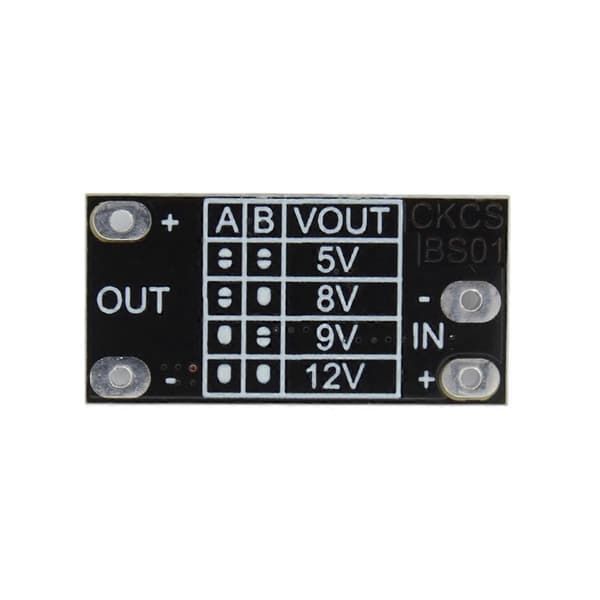

Piirilevyn etupuolella näkyy merkit A, B. Lähtöjännitettä voidaan muuttaa muuttamalla merkkien vieressä olevia juotospisteitä juotoskolvilla, alla olevassa taulukossa 0 tarkoittaa, että juotospisteet ovat irti, 1 tarkoittaa, että hitsaus on yhdistetty;

LED-merkkivalon vieressä oleva juotospiste voidaan myös irrottaa merkkivalon sammuttamiseksi.

Väri: Musta

Materiaali: PCB + elektroniset komponentit



Paketin sisältö:

20 * Mini DC Boost Converter Board



Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
