1. Volttimittarinäytöllä, volttimittarin virhe on 0,1 V ja alue on 5–35 V. (Huomautus: jos tulojännite on alle 4,5 V, sisäänrakennettu volttimittari ei toimi eikä näytä mitään)

2. Kosketa painiketta vaihtaaksesi tulo- tai lähtöjännitteen mittaukseen, ja merkkivalo näyttää, kumman pään jännitettä mitataan. Kun laite käynnistetään ensimmäisen kerran, digitaalinen putki näyttää oletusarvoisesti tulojännitteen, ja tulomerkkivalo IN palaa; kosketa painiketta, digitaalinen putki näyttää lähtöjännitteen, ja lähtömerkkivalo OUT palaa. Ja se säilyttää viimeisimmän asetuksen, vaikka virta katkaistaan ja kytketään sitten päälle.

3. Volttimittari voidaan sammuttaa painamalla kytkintä yli 1 sekunnin ja alle 4 sekunnin ajan ja vapauttamalla se sitten. Kun volttimittari on sammutettu, paina vain kytkintä lyhyesti kytkeäksesi volttimittarin päälle.

4. Liitinlohkojen ansiosta se on helppo käyttää ilman juotoskolvia, ja liitäntäpisteet on varattu (Tulojännitteen on oltava yli 1 V korkeampi kuin lähtöjännite)

5. Suurin lähtövirta voi olla jopa 3 A, ja suositeltu käyttövirta on noin 2 A. Jos se ylittää 2 A, lisää jäähdytyslevy



6. Se käyttää sisäistä värähtelytaajuutta 400 kHz, joka kuuluu toisen sukupolven kytkentäjännitteensäätimiin, alhaisella virrankulutuksella ja korkealla hyötysuhteella.

7. Tätä moduulia voidaan käyttää tehostuskentässä, jossa lähtöjännite on korkeampi kuin tulojännite, kuten akut, virta, DIY säädettävät jännitteensäätimet, 24 V ajoneuvoon asennetut kannettavan tietokoneen virtalähteet, teollisuuslaitteiden alennus, 9 - 12 V, 12 V - 18 V, 18 V - 24 V jne.

Tuloalue: 4,5 V ~ 32 V

Lähtöalue: 5 V ~ 35 V (säädettävä)

Tulovirta: 4A (Max)

Huomautus: Eri erät, silkkipaino-/ulkonäköerot, eivät vaikuta käyttöön

Väri: Sininen

Materiaali: PCB + elektroniset komponentit



Paketin sisältö:

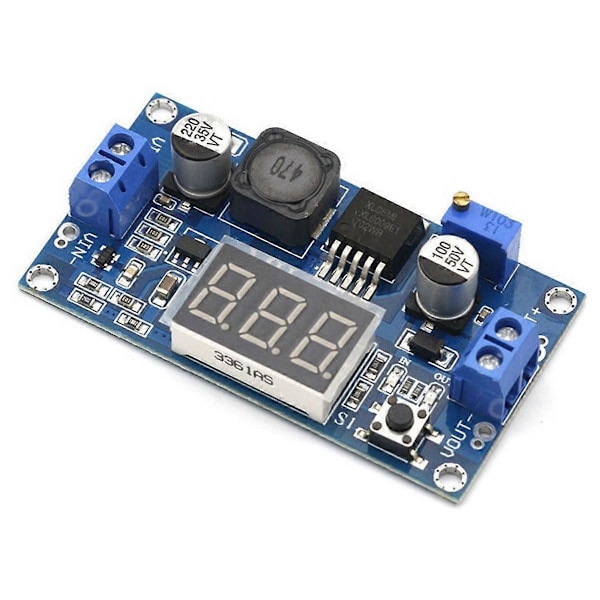

2 x XL6009 DC-DC Tehostinmoduuli



Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
