Kuvaus:
400W 15A DC-DC tehomuunnin Boost-moduuli Step-up vakiovirtalähdemoduuli 8.5V-50V - 10V-60V LED Boost-moduuli
Ominaisuudet:
Tämä on loistava 400W DC-DC step-up -virtalähdemoduuli sähkölaitteisiin, digitaalisiin tuotteisiin, kannettaviin tietokoneisiin jne.
Sisääntulo ja ulostulo on suunniteltu ruuviliittimillä kätevää johdotusta ja irrotusta varten.
Korkea hyötysuhde, maksimimuunnostehokkuus voi olla 96%, ja hyötysuhde riippuu tulo-/lähtöjännitteestä, virrasta ja jännite-erosta.

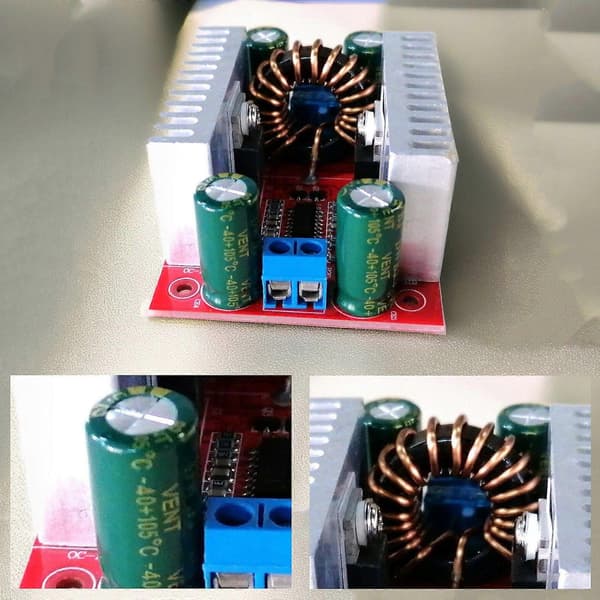

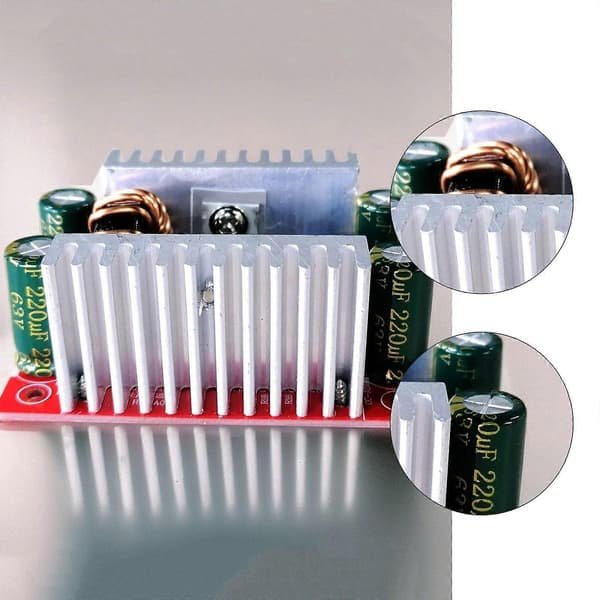

Siinä on 2 jäähdytyselementtiä paremman lämmönpoiston varmistamiseksi.
Sitä voidaan käyttää myös suuritehoisten LED-valojen ohjaimena tai aurinkopaneelien jännitesäätimenä.
Tekniset tiedot:
Tyyppi: Eristämätön tehostusmoduuli
Tulojännite: DC8.5V - 50V
Lähtöjännite: DC10V - 60V (jatkuvasti säädettävä, oletusarvo 19V)
Maks. Tulovirta: 15A (paranna lämmönpoistoa, jos yli 8A)
Maks. Lähtövirta: 12A (liittyy tulo- ja lähtöjännitteen eroon, mitä suurempi jännite-ero, sitä pienempi lähtövirta. Paranna lämmönpoistoa, kun virta on yli 7A)
Lepovirta: 10mA (kasvaa, kun muunnetaan 12V - 20V)
Vakiovirta-alue: 0.2A - 12A
Lähtöteho = Tulojännite*Virta
Käyttölämpötila: -40 - 85 (jos lämpötila on liian korkea, paranna lämmönpoistoa)
Taajuus: 150KHz
Maks. Muunnostehokkuus: 96% (Tehokkuus riippuu tulo-/lähtöjännitteestä, virrasta ja jännite-erosta)
Ylivirtasuojaus: Kyllä (jos tulovirta on yli 15A, se alentaa automaattisesti lähtöjännitettä)
Käänteisen tulon suojaus: Ei
Koko: 67 x 48 x 28mm / 2.63 x 1.89 x 1.1\" (PxLxK)
Yhden moduulin paino: 60g
Lähtöjännitteen/virran säätö:
1. Säädä \"CV-ADJ\"-potentiometriä myötäpäivään jännitteen alentamiseksi, vastapäivään jännitteen nostamiseksi.
2. Säädä \"CC-ADJ\"-potentiometriä vastapäivään noin 30 kierrosta minimoidaksesi lähtövirran ennen kuorman kytkemistä (myötäpäivään virran lisäämiseksi, vastapäivään virran vähentämiseksi). Säädä sitten \"CC-ADJ\" myötäpäivään haluamaasi virta-arvoon. Jos käytät moduulia akun lataamiseen, kytke lähtö vasta, kun akku on täysin tyhjä. Koska mitä enemmän energiaa akussa on jäljellä, sitä pienempi latausvirta on.
Paketti sisältää:
2 X Muunnin Boost-moduuli
