Yleiskatsaus: Tässä asiakirjassa kuvataan PZEM-004T AC -viestintämoduulin tekniset tiedot,

moduulia käytetään pääasiassa vaihtojännitteen, virran, aktiivisen tehon, taajuuden, teho

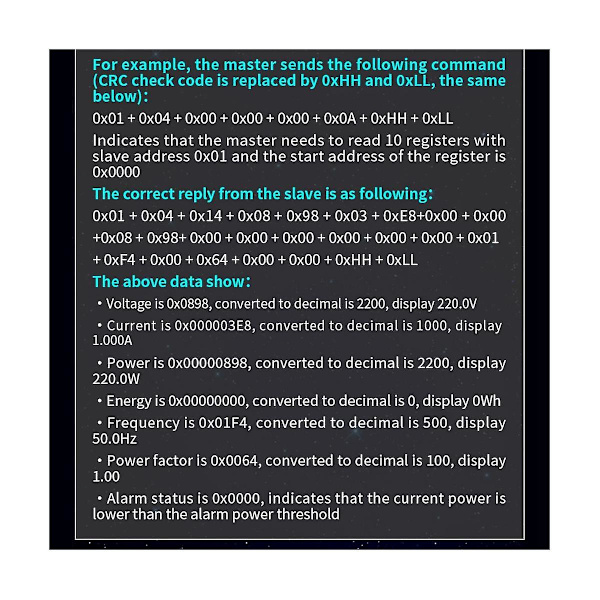

kertoimen ja aktiivisen energian mittaamiseen. Moduulissa ei ole näyttötoimintoa, tiedot luetaan TTL-liitännän kautta.

PZEM-004T-10A: Mittausalue 10A (sisäänrakennettu shuntti)

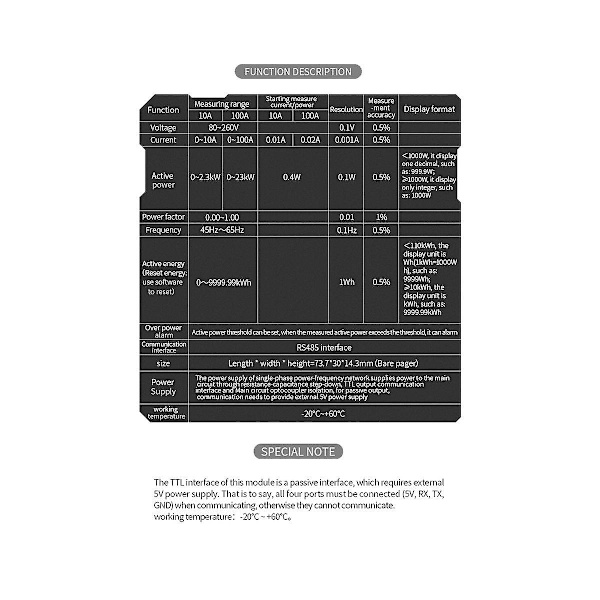

Toimintokuvaus

1.1 Jännite

1.1.1 Mittausalue: 80~260V

1.1.2 Tarkkuus: 0,1V

1.1.3 Mittaustarkkuus: 0,5 %

1.2 Virta

1.2.1 Mittausalue: 0~10A(PZEM-004T-10A)

1.2.2 Käynnistysmittausvirta: 0,01A(PZEM-004T-10A)

1.2.3 Tarkkuus: 0,001A

1.2.4 Mittaustarkkuus: 0,5 %

1.3 Aktiivinen teho

1.3.1 Mittausalue: 0~2,3kW(PZEM-004T-10A)

1.3.2 Käynnistysmittausteho: 0,4W

1.3.3 Tarkkuus: 0,1W

1.3.4 Näyttömuoto:

Alle 1000 W, se näyttää yhden desimaalin, kuten: 999,9 W

1000 W, se näyttää vain kokonaisluvun, kuten: 1000 W

1.3.5 Mittaustarkkuus: 0,5 %

1.4 Tehokerroin

1.4.1 Mittausalue: 0,00~1,00

1.4.2 Tarkkuus: 0,01

1.4.3 Mittaustarkkuus: 1 %

1.5 Taajuus

1.5.1 Mittausalue: 45Hz~65Hz

1.5.2 Tarkkuus: 0,1Hz

1.5.3 Mittaustarkkuus: 0,5 %

Materiaali: Muovi

Väri: Läpinäkyvä sininen



Pakkauksen sisältö:

1 x Digitaalinen monitoimimittari



Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.

Huomautus: Valon heijastuminen ja erilaiset näytöt voivat aiheuttaa sen, että kohteen väri kuvassa on hieman erilainen kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3 cm.
