Kuvaus

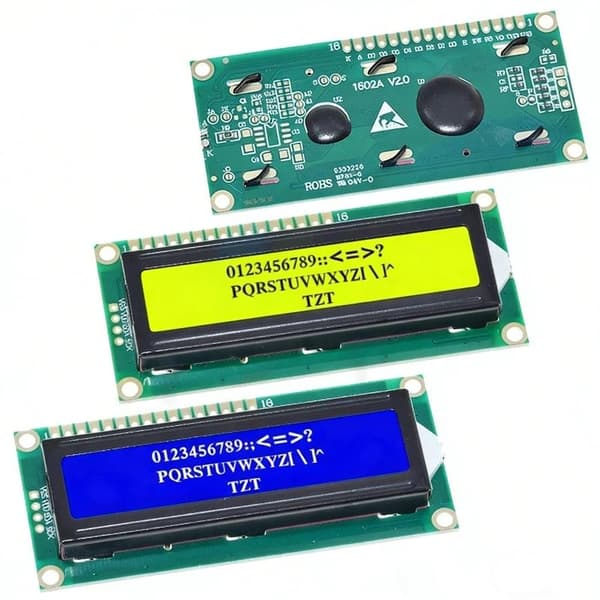

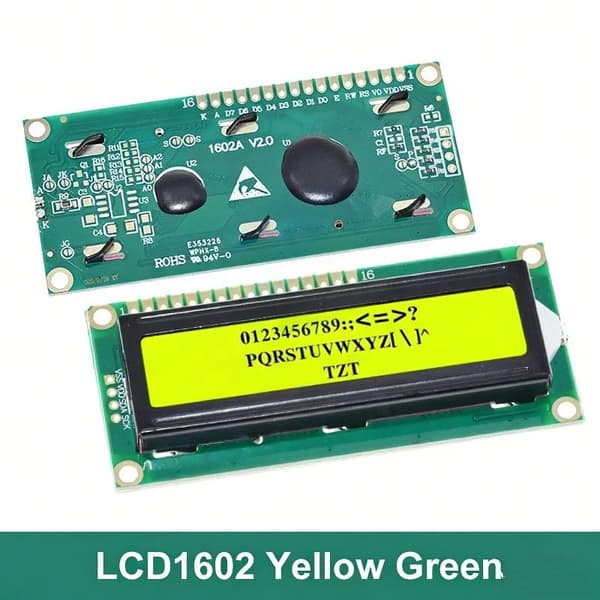

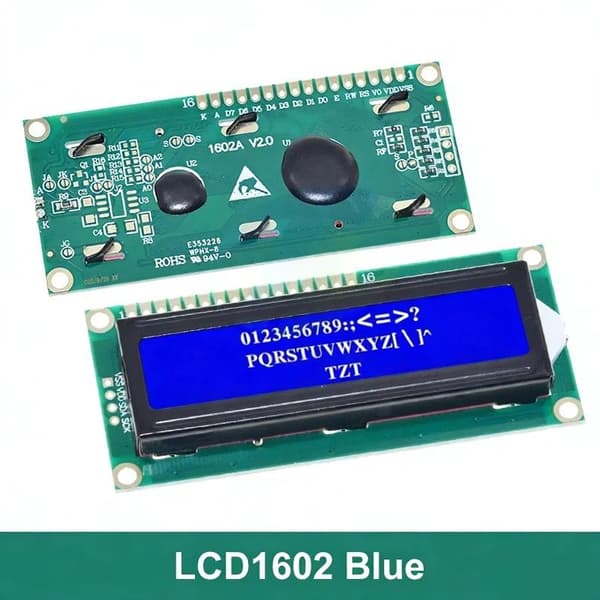

LCD1602 LCD 1602 -moduuli sinivihreä 16x2-merkkisen LCD-näytön moduuli
Tuotteen ominaisuudet:
Näytön merkkimäärä: 16 merkkiä * 2 riviä
Merkkipistematriisi: 5*7 merkkiruudukko + kohdistin
Näytön väri ja taustavalon väri: STN sininen, kellanvihreä, harmaa; taustavalo musta, valkoinen, kellanvihreä Optinen pinnoite: Täysin läpinäkyvä / Osittain läpinäkyvä
Havaintokulma: 6:0
Näytön käyttöjakso: 1/16
Ohjausvirhe: 1/5
Ohjaussiru: SPLC780D tai yhteensopiva IC (kuten AIP31066) + patentoitu IC PCF8574-liitännällä
Merkkigeneraattori ROM (CGROM): 10 880 bittiä (192 merkkiä, 5*8 pistettä) tai (64 merkkiä, 5*11 pistettä)
Merkkigeneraattori RAM (CGRAM): 64*8 bittiä (8 merkkiä, 5*8 pistettä) tai (4 merkkiä, 5*11 pistettä) Näyttödatan RAM (DDRAM): 80*8 bittiä (enintään 80 merkkiä)

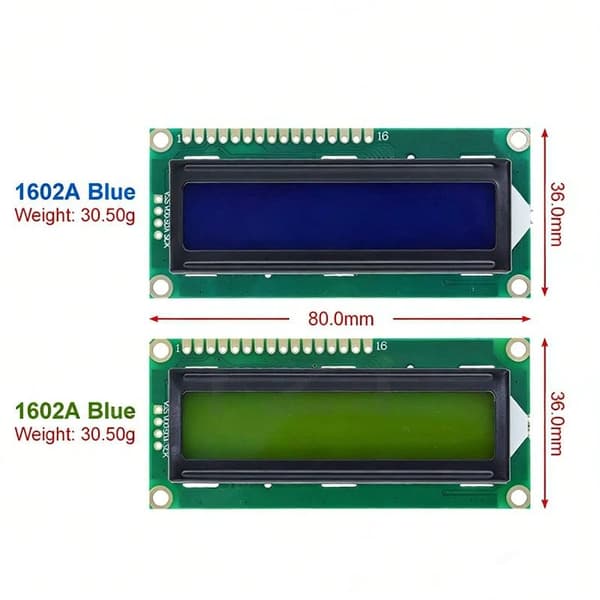

Kokonaismitat: 80*36*11mm
Näkyvä alue: 64,5 * 13,8 mm
Merkkifontti: 5*7 pistettä + kohdistinmerkki
Koko: 55,7*11mm Pisteen koko: 0,54 * 0,6 mm
Merkkiväli: 3,52 * 5,85 mm
Kontrasti: VO ulkoinen säätö tai sisäinen kiinteä kontrasti
Käyttöjännite: +3,3V tai +5V. Oletus on +5V.
Materiaalit: Muovi, Metalli
Pakkaus: 1 kpl
Huomautus:
1. Tuotteen väri voi poiketa hieman verkkosivustolla näytetyistä kuvista monien tekijöiden, kuten näytön kirkkauden ja valon kirkkauden, vuoksi. Katso todellinen vastaanotettu tuote.
2. Salli pieni manuaalinen mittauspoikkeama tiedoissa.
