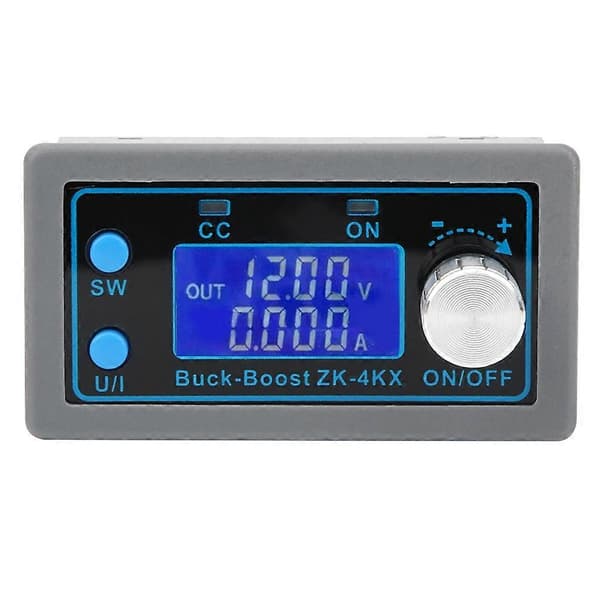

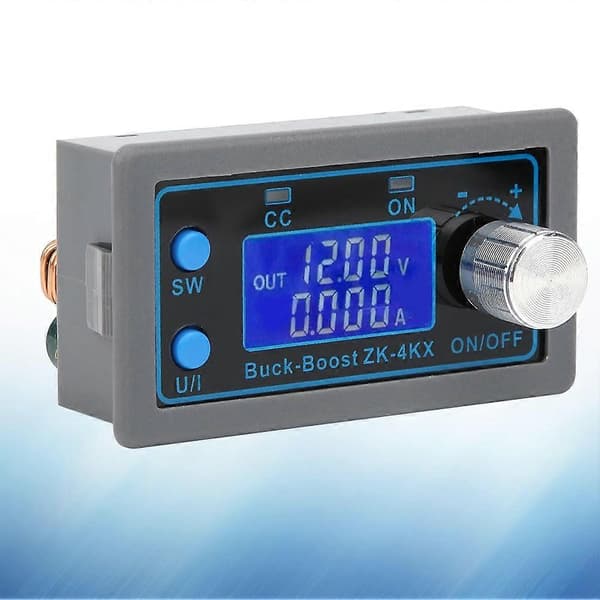

Tuotetyyppi: Muunninmoduuli_x005f_x000D_

Tulojännite: 5.0-30V_x005f_x000D_

Lähtöjännite: 0.5-30V_x005f_x000D_

Lähtövirta: Toimii vakaasti pitkään 3A:lla, jopa 4A:lla parannetulla lämmönpoistolla_x005f_x000D_

Lähtöteho: Luonnollinen lämmönpoisto 35W, parannettu lämmönpoisto 50W_x005f_x000D_

Jännitteen näytön tarkkuus: 0.01V_x005f_x000D_

Virran näytön tarkkuus: 0.001A_x005f_x000D_

Muunnostehokkuus: noin 88%_x005f_x000D_

Soft Start: Kyllä (moduuli voi vikaantua, kun suuritehoinen kuorma kytketään päälle)_x005f_x000D_

Toimintataajuus: 180KHZ_x005f_x000D_

Suojausmekanismi: Käänteinen tulo, takaisinvirtaussuojaus lähdössä_x005f_x000D_

Tulon alijännitesuojaus (4.8-30V säädettävissä, oletus 4.8V)_x005f_x000D_

Lähdön ylijännitesuojaus (0.5-31V säädettävissä, oletus 31V)_x005f_x000D_

Lähdön ylivirtasuojaus (0-4.1A säädettävissä, oletus 4.1A)_x005f_x000D_

Ylitehosuojaus (0-50W säädettävissä, oletus 50W)_x005f_x000D_

Ylilämpötilasuojaus (80-110 säädettävissä, oletus 110)_x005f_x000D_

Aikakatkaisusuojaus (0-100h säädettävissä, oletus pois päältä)_x005f_x000D_

Ylikapasiteettisuojaus (0-60Ah säädettävissä, oletus pois päältä)_x005f_x000D_

_x005f_x000D_

Käyttöohjeet:_x005f_x000D_

1. Näyttöparametrien vaihtaminen:_x005f_x000D_

Normaalissa käyttöliittymässä voit vaihtaa offline-näytön sisältöä painamalla lyhyesti SW-näppäintä. Virta A, teho W, kapasiteetti Ah ja aika h voidaan vaihtaa. Pitkä painallus voi muuttaa korkeusnäytön sisältöä, vaihda tulojännitteen tulo ja lähtöjännitteen lähtö välillä._x005f_x000D_

2. Lähtöjännitteen arvon asettaminen:_x005f_x000D_

Normaalissa käyttöliittymässä siirry jännitteen CC-asetusliittymään painamalla lyhyesti U/I-painiketta. Asetetun lähtöjännitteen numero vilkkuu. Kierrä enkooderin nuppia lisätäksesi tai vähentääksesi lähtöjännitettä. Valitse asetettava lähtöjännitteen numero painamalla lyhyesti nuppia. Asetuksen jälkeen palaa normaaliin käyttöliittymään painamalla lyhyesti U/I-painiketta kahdesti. Muuten se palaa automaattisesti normaaliin käyttöliittymään, eikä toimi 10 sekunnin kuluessa._x005f_x000D_

3. Vakiovirtarvon asettaminen (eli moduulin sallima suurin lähtövirta):_x005f_x000D_

Normaalissa käyttöliittymässä siirry jännitteen vakiovirtasetusliittymään painamalla lyhyesti U/I-painiketta. Vaihda vakiovirtatilaan painamalla U/I-painiketta uudelleen. On nähtävissä, että tietyn bitin vakiovirtarvo vilkkuu. Kierrä enkooderin nuppia lisätäksesi tai vähentääksesi arvoa. Valitse asetettava vakiovirtarvon numero painamalla lyhyesti enkooderia. Kun asetus on valmis, poistu asetusliittymästä ja palaa normaaliin käyttöliittymään painamalla lyhyesti U/I-painiketta. Muuten se palaa automaattisesti normaaliin käyttöliittymään, eikä toimi 10 sekunnin kuluessa._x005f_x000D_

4. Oletusarvoisesti moduuli on asetettu päälle/pois päältä:_x005f_x000D_

Normaalissa käyttöliittymässä siirry parametriasetusliittymään painamalla pitkään U/I-painiketta. Se näyttää OPEN OFF tai OPEN ON. OPEN OFF tarkoittaa, että lähtö on oletusarvoisesti pois päältä, kun laite käynnistetään, ja OPEN on tarkoittaa, että lähtö on oletusarvoisesti päällä, kun laite käynnistetään. Vaihda näiden kahden tilan välillä painamalla ja pitämällä pyöritettävää enkooderia painettuna. Asetuksen jälkeen palaa normaaliin käyttöliittymään painamalla pitkään U/I-painiketta._x005f_x000D_

5. Suojausparametrin ja kynnysarvon asettaminen:_x005f_x000D_

Normaalissa käyttöliittymässä siirry parametriasetusliittymään painamalla pitkään U/I-painiketta. Paina lyhyesti SW-painiketta, kunnes asetettava suojausparametri tulee näkyviin._x005f_x000D_

OUP: Ylijännitesuojauksen kynnysarvo_x005f_x000D_

OCP: Ylivirtasuojauksen kynnysarvo_x005f_x000D_

OPP: Ylitehosuojauksen kynnysarvo_x005f_x000D_

OAP: Ylikapasiteettisuojauksen kynnysarvo_x005f_x000D_

OHP: Yliaikasuojauksen kynnysarvo_x005f_x000D_

OTP: Ylilämpötilasuojauksen kynnysarvo
