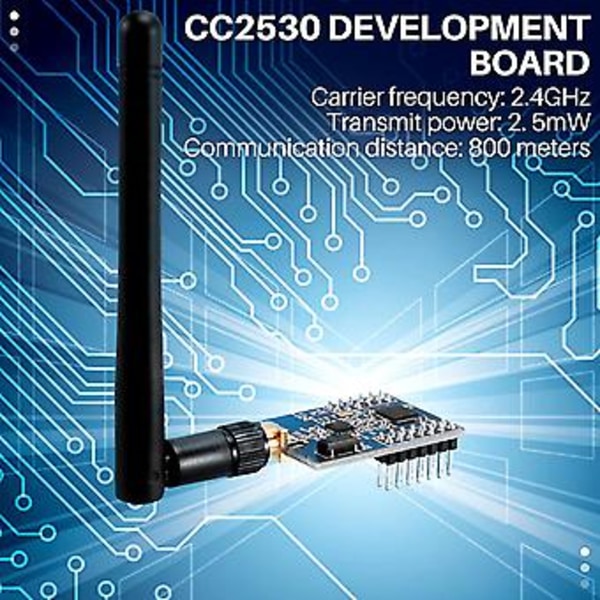

RF-siru: CC2530F256+CC2591
Kantoaalto: 2,4 GHz
Lähetysteho: 2,5 mW
Kommunikaatioetäisyys: 800 metriä

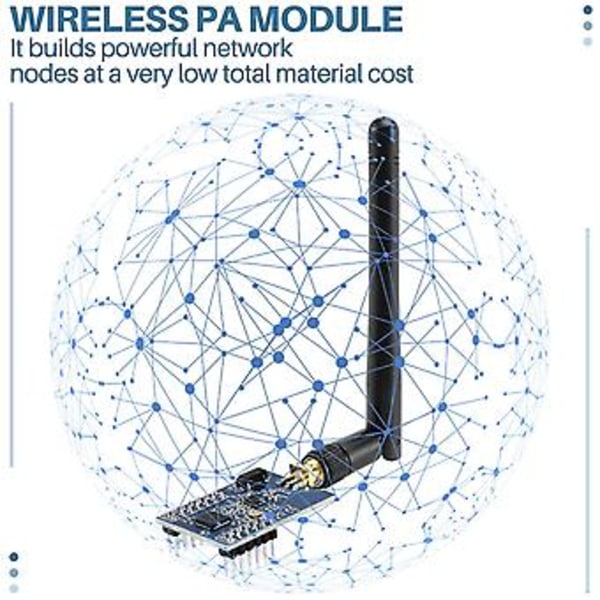

Sirun kuvaus: CC2530F256 on todellinen järjestelmäpiiriratkaisu (SoC) 2,4 GHz:n 802.15.4, ZigBee- ja RF4CE-sovelluksiin. Se rakentaa tehokkaita verkkosolmuja erittäin alhaisilla materiaalikustannuksilla; se tarjoaa tehokkaan ja täydellisen ZigBee-ratkaisun.

Nimi: Langaton PA-moduuli
Z-0002 ZigBee-langattoman moduulin perusparametrit:
ZigBee Langaton:
1. Langaton standardi: 802.15.4 protokolla
2. Taajuusalue: 2,405 GHz ~ 2,480 GHz
3. Lähetysteho: ohjelmoitavissa jopa 21 dBm.
4. ZigBee-protokolla: ZigBee-protokollapino (Z-Stack)
5. Vastaanottoherkkyys: -97dBm@250kbps
6. Antenni: 2.4G antenni ulkoisella SMA-liitännällä
7. Lähetysetäisyys: avoin visuaalinen etäisyys jopa 800 m (PA:n suurin lähetysteho 21 dBm)
PCB-levy:
1. Kerrosten lukumäärä: 4 kerrosta
2. Koko: 36,0 x 25,6 mm PCB-levy

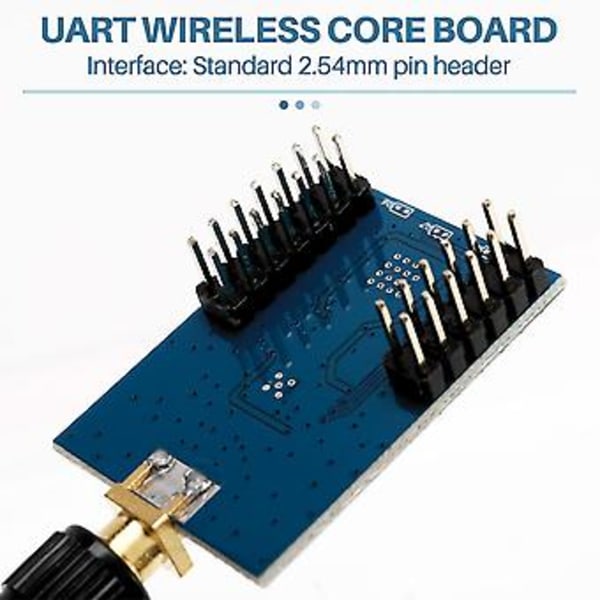

3. Liitäntä: Standardi 2,54 mm:n nastarivi
Moduulin laitteistoparametrit:
1. Käyttöjännite: 2,0 V - 3,6 V
2. Käyttövirta: lähetysvirta 30mA@21dBm; vastaanottovirta 26mA (keskimääräinen virta)
3. Käyttölämpötila: -40 C - 85 C (teollisuuslaatu)
4. Varastointilämpötila: -40C - -125C
5. Lähetysnopeus: langaton lähetysnopeus jopa 250 kbps
6. Resurssit: Kaikki CC2530:n I/O-resurssit on vedetty ulos, mikä on kätevää toissijaiseen kehitykseen.
Väri: sininen
Materiaali: PCB

Paketin sisältö:
1 x langaton PA-moduuli
1 x antenni

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3cm.
