1.
Kun ulkoinen PWM-signaali syötetään, amplitudi on 5 V ja suositeltu PWM-taajuus on 1K-10KHz.2.
Analogista tuloa varten voit käyttää piirilevyllä olevaa 5 V:n, GND:n ulkoista potentiometriä (vastus 10K-100K) nopeuden säätämiseen, tai voit syöttää (0-5V) analogisen signaalin ulkoisesti, mutta se on kytkettävä piirilevyn GND:hen.3.
Eteen- ja taaksepäin pyörimisen ohjausta varten moottorin on pyörittävä ja sitten suoritettava eteen- ja taaksepäin toiminto.
Suunnan muuttaminen moottorin pyöriessä on ehdottomasti kielletty, koska se vahingoittaa piirilevyä.
Lisäksi, kun oikosulkusuoja on poistettu, ohjauskytkin voidaan kytkeä ulkoisesti toimintaa varten.4.
5V, GND Emolevyssä on 5 V:n syöttö (voidaan syöttää ulkoisesti, virta ei ylitä 10 mA)5.

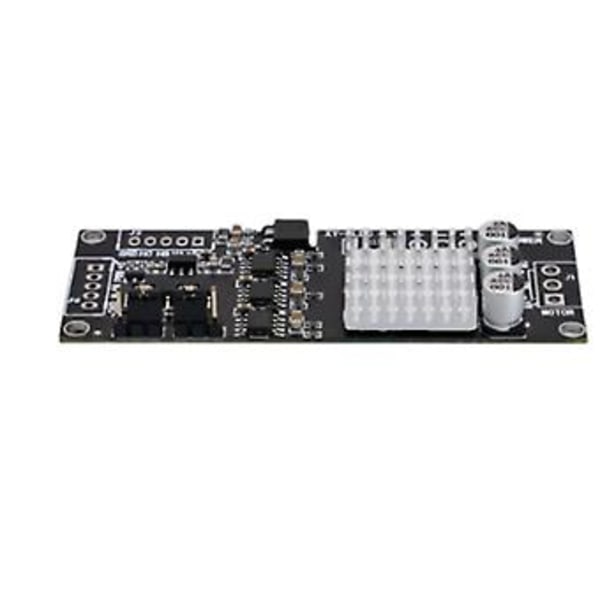

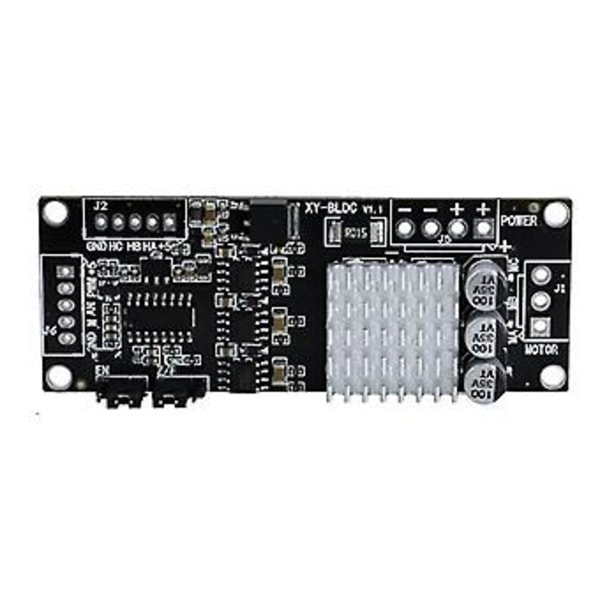

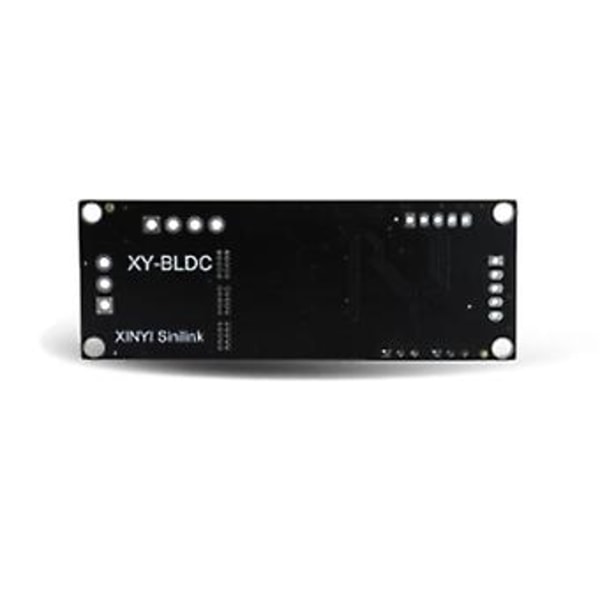

Nopeuspulssisignaalin ulostulo, amplitudi on 5 V, jokainen pulssi edustaa yhtä moottorin kierrosta.Tuotteen nimi: 200 W harjaton DC-moottoriohjain Hall-efektilläMalli: XY-BLDCKäyttöjännite: 12-30VMaksimaalinen virta: nimellinen 7A, arvo 10AMaksimaalinen teho: 200WYlivirtasuojaus: KylläPositiivinen ja negatiivinen: KylläJarru: KylläNopeudensäätö PWM: KylläNopeudensäätö analoginen: KylläMateriaali: PC+MetalliVäri: Kuten kuvassaPakkauksen sisältö:1 x PWM-moottoriohjainkorttiVain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.Huomautus:
Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta.
Sallittu mittausvirhe on +/- 1-3 cm.
