AD8362 on todellinen neliöllisen keskiarvon (RMS) vasteen tehoilmaisin, jonka mittausalue on 65 dB. Sitä käytetään pääasiassa korkeataajuuksisissa viestintäjärjestelmissä ja instrumenteissa, jotka vaativat tarkan vasteen signaaliteholle.
Vaihteleva ulostulo voidaan suodattaa ja verrata identtisen neliöijän ulostuloon, jonka sisääntulo on kiinteästi kytketty Vtgt-nastaan, tyypillisesti tarkka 1,25 V:n referenssijännite, joka on saatavilla Vref-nastasta.
Kun sitä käytetään tehonmittauslaitteena, VOUT on kytketty VSET:iin. Täten ulostulo on verrannollinen sisääntulon RMS-arvon neliöön.
Lukema näytetään suoraan dB:nä, ja sitä voidaan helposti säätää suhteella 1 V tai 50 mV/dB per 10 kertaa, ja muutkin kaltevuudet ovat helposti saavutettavissa.
Kun PWDN-nastaan kytketään looginen korkea tila, AD8362 siirtyy virransäästötilaan kuluttaen 1,3 mW. Se käynnistyy nimelliseen käyttövirtaan 20 mA noin 20 sekunnissa 25 °C:ssa.
Kuvaus:

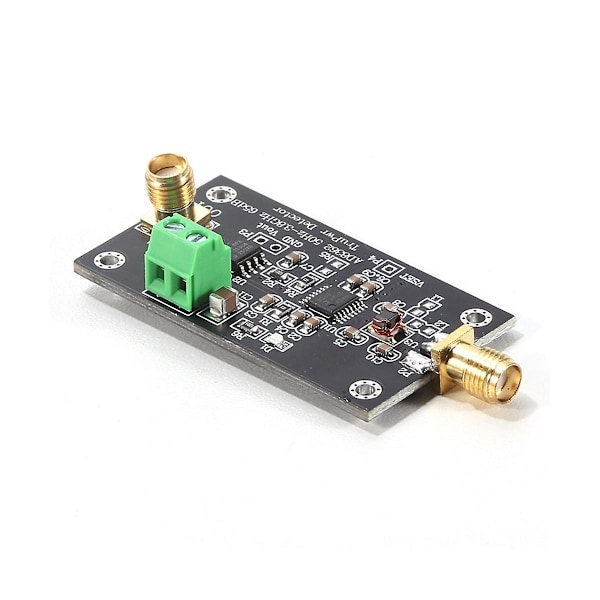

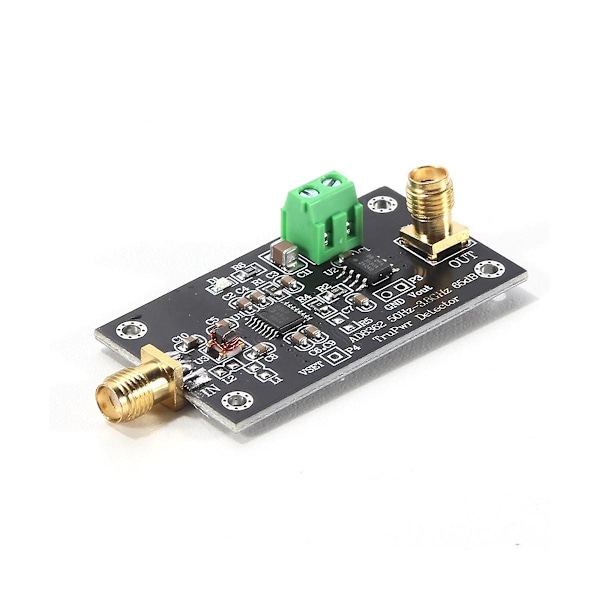

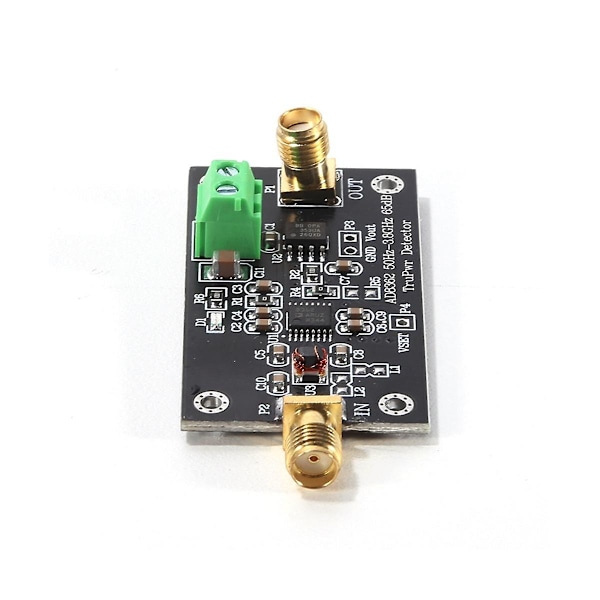

1. Moduulin malli: AD8362
2. Moduulin tyyppi: Rf-logaritminen tunnistus
3. Moduulin virtalähteen jännite: DC5V
4. Moduulin syöttövirta: 25 mA
5. Sisääntulosignaalin muoto: Yksipäinen
6. Sisääntulojännitealue: -55 dBm - +15 dBm
7. Sisääntulotaajuusalue: 50 Hz - 3,8 GHz (Instrumentin rajoitusten vuoksi yli 3G:n parametreja ei ole mitattu: Signaalisisääntulo on oletusarvoisesti varustettu 500 MHz - 3 GHz balunilla, ja balunin muokkauspiiri on poistettava matalien taajuuksien mittaamiseksi)
8. Sisääntuloimpedanssi: 50 Ω
9. Ulostulojännitealue: 0,35 V - 4 V
10. Sisääntulosignaalin ominaisuudet: Sisääntulokytkentä (Voi olla jatkuva siniaalto tai pulssi, pulssin mittaus vaatii piirin muokkaamista, moduuli oletusarvoisesti jatkuva keskimääräinen tunnistus)
11. Ulostulovirta: 10 mA (Max) (Ulostulo on jännitesignaali, yleensä ilman virtaa.)
12. Moduulin dynaaminen alue: 65 dB
13. Moduulin lämmitystekijät: Liiallinen virtalähteen jännite vahingoittaa sirua tai moduuli vaurioituu.
14. Moduulin käyttölämpötila: -40 °C - 85 °C
15. Soveltamisala: Lähettimen tehon erotusohjaus, tehovahvistimen linearisointi/ohjaussilmukka jne.
16. Moduulin liitäntätyyppi: SMA-signaalisisääntulo ja -ulostulo, 3,81-2PIN virtapistoke
koko: noin 50 x 27 x 13 mm (pituus x leveys x korkeus)
Materiaali: PCB
väri: musta
Pakkauksen sisältö:
1 x RF-tehomoduulit
Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
