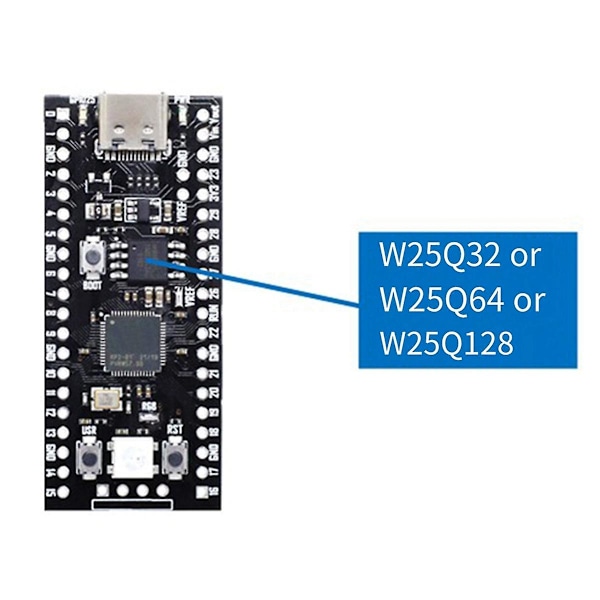

RP2040-mikroprosessori (MCU) sisältää kaksiytimisen ARM-arkkitehtuurin Cotex-MO+ -ytimen, integroi suoraan 264 KB RAM-muistia sisäisesti, tukee jopa 16M QSPI-ulkoista laajennusmuistia ja erittäin joustavat I/O-asetukset, mukaan lukien I2C, SPI, PIO (Programmable I/O).
Kaksiytiminen ARM -M0+@ 133MHz, 264kB sisäänrakennettua SRAM-muistia jaettuna 6 lohkoon, Max ulkoinen QSPI Flash -laajennus, kytketty suoraan AHB-väylään, varustettu täydellisellä interpoloijalla ja kokonaislukujakajalla, sirulle ohjelmoitava LDO ydinjännitteen tuottamiseksi, 2 sirulla olevaa PLL-vaihelukittua USB:lle ja ydin kellon generointiin, 30 GPIO-nastaa, joista 4 voidaan käyttää analogisina tuloina.
Oheislaitteet: 2 sarjaporttia / 2 SPI / 2 I2C / 16 PWM-kanavaa / USB 1.1 -ohjain ja PHY, tukee isäntätilaa ja orjatilaa / 8 PIO-tilakonetta. YD-RP2040-ydinkortin osalta YD-RP2040 on VCC-GND Studion valmistama ydinkorttipiirilevy, jossa käytetään brittiläisen yrityksen julkaisemaa RP2040-mikroprosessoria (MCU). Se on käyttäjille kätevä laajentaa oheislaitteita sekä suunnitella ja rakentaa piirejä.

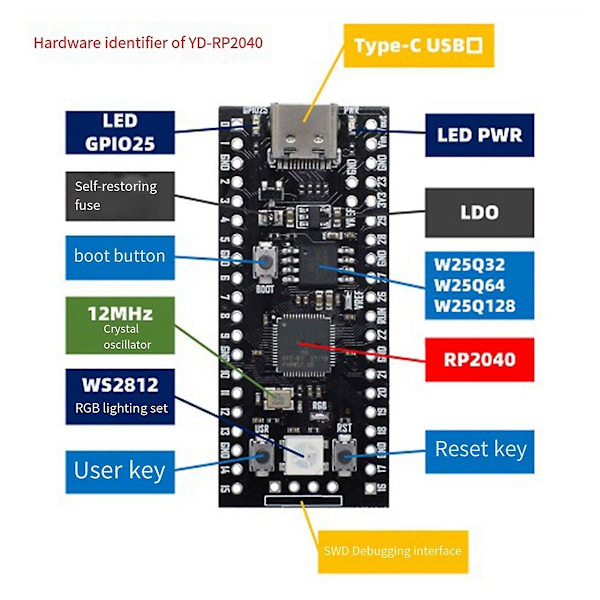

Valodiodin kuvaus: Virran merkkivalo, punainen valo, jota käytetään virran kytkemisen tilan osoittamiseen, LED, GPIO25, sininen valo, jota käytetään käyttäjän ohjelmointiohjaukseen, RGB LED WS2812B, GPIO23, jota käytetään käyttäjän ohjelmointiohjaukseen
Näppäimen kuvaus: KEY, GPIO24, jota käytetään käyttäjän ohjelmointitulon ohjaukseen BOOT KEY, jota käytetään käynnistyslataukseen KEY: käytetään järjestelmän nollaamiseen tai käynnistyslataustilaan siirtymiseen BOOT KEY:n kanssa

Kuvaus:
Tietoja RP2040-sirun käytön eduista
koska sen erittäin kustannustehokas tietokonekortti on tullut yhdeksi johtavista tietokonedatavalmistajista. Kustannustehokkuus on aina ollut -merkki. Sitä voidaan yksinkertaisesti pitää vieraana ohjaimena. Suorituskykyindeksi on riittävän korkea ja tarvittavat oheislaitteet ovat myös saatavilla. -kohdassa tavoitemuotoilu voidaan lopulta saavuttaa.
Toiminto:
PWR-virran merkkivalo on lisätty parantamaan ihmisen ja tietokoneen välistä vuorovaikutuskokemusta, kun USB-virta on kytketty.
Pi Picon micro-USB-liitännän muuttaminen YD-RP2040-ydinkortin Type-C USB -liitännäksi helpottaa käyttäjien löytää asiaankuuluvat USB-kaapelit.
Lisää nollauspainike helpottaaksesi käyttäjiä suorittamaan nollaustoimintoja ja päivittämään laiteohjelmistoa virran ollessa päällä.
Lisää USRkey-käyttäjänäppäin helpottaaksesi käyttäjien vahvistusta ja yksinkertaisten syöttötoimintojen käyttöä.
Tyyppi: 16 Mt RGB-valolla
Materiaali: PCB
väri: Kuten kuvassa

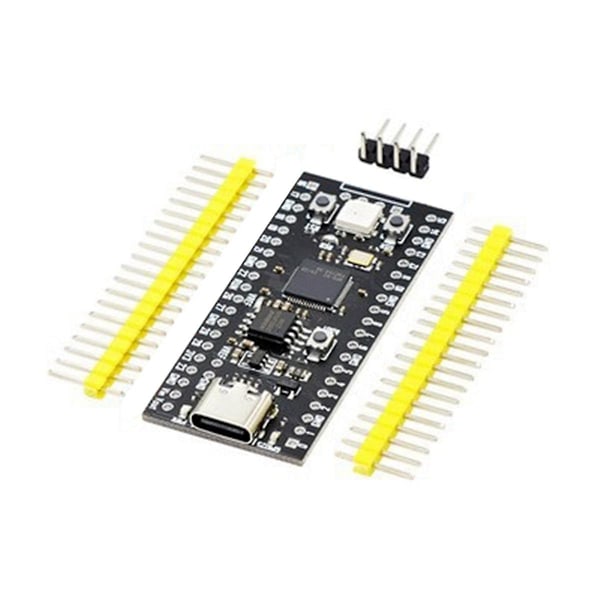

Pakkauksen sisältö:
1 x ydinemolevymoduuli
3 x nastapää

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
