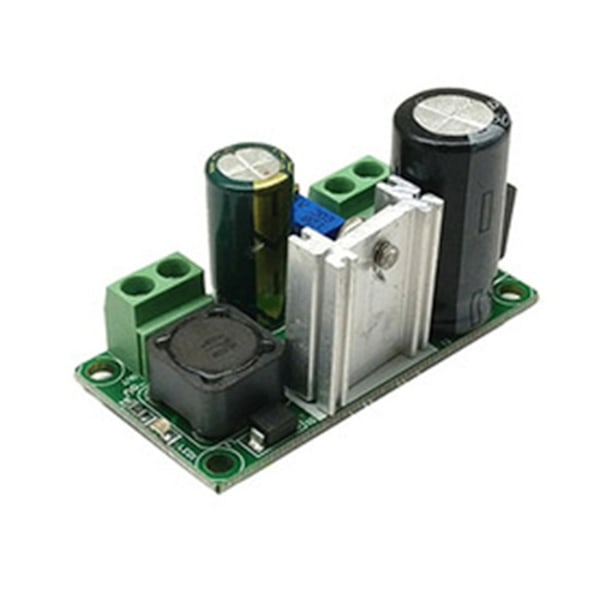

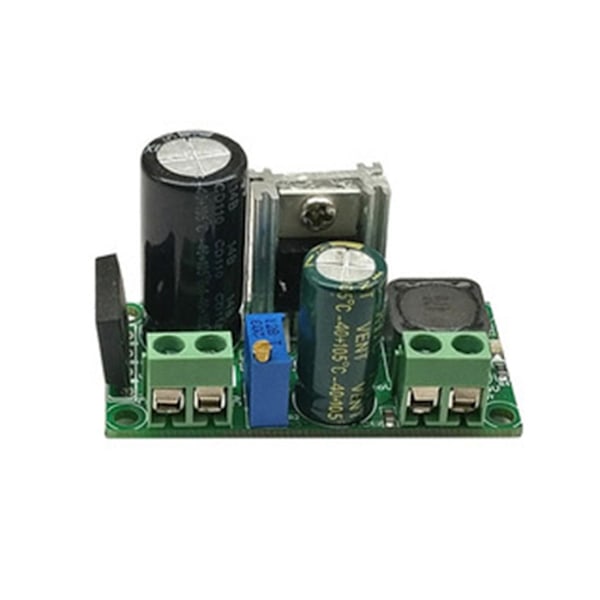

Virtamoduulissa on plug-in LM2596HV, LM2596:n suurjänniteversio. Suurin tulojännite on 50 V (rajoitettu suodatinkondensaattorin kestojännitteellä). Ulkoinen jäähdytyselementti kestää suurvirtakäyttöä. Tuloliittimessä käytetään 4A tasasuuntaussiltapinoa AC-virran syöttämiseen, ja siinä on oma DC-tuloportti, jota käytetään yleisesti AC- ja DC-tuloon. Lähtöjännitettä voidaan säätää 3,3 V - 33 V, ja lähtöjännite vaihtelee eri tulojännitealueilla.
Tulo AC-jännite AC5V-AC30V tai DC5V-50V, AC-jännitteen suuren vaihtelun vuoksi suositellulla AC-jännitealueella on varattu marginaali. Virtamoduulin suurin tulojännite on 50 V (rajoitettu suodatinkondensaattorin kestojännitteellä) ja jäähdytyselementti. Lähtövirta voi toimia vakaasti 2,2 A:n lähtövirralla pitkään ja voi toimia 3 A:n lähtövirralla lyhyen aikaa.
Piirilevyn etupuolella on silkkipainatuksen nimi, ja takapuolella on myös silkkipainatuksen nimi. Kun juotat johtoa, tunnista se ja juota se vaurioiden estämiseksi.

Sähköiset parametrit:
Tulojännitealue: AC 5V-30V, DC 5V-50V
Lähtöjännitealue: DC 3,3V-33V
Lähtövirta-alue: jopa 2,2 A (säätösiru kestää enintään 3 A:n virran, voi toimia 3 A:n lähtövirralla lyhyen aikaa

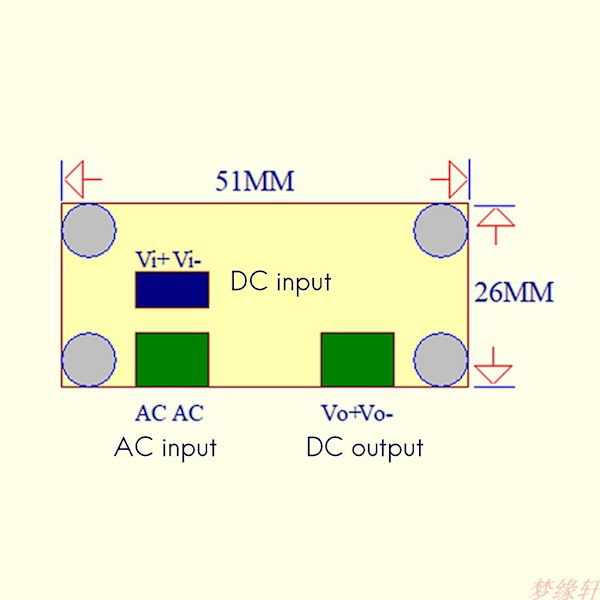

Moduulin koko: 51 mm x 26 mm
Väri: kuten kuvassa
Materiaali: PC + metalli

Pakkauksen sisältö:
5 * LM2596 virtalähdemoduuli

Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
