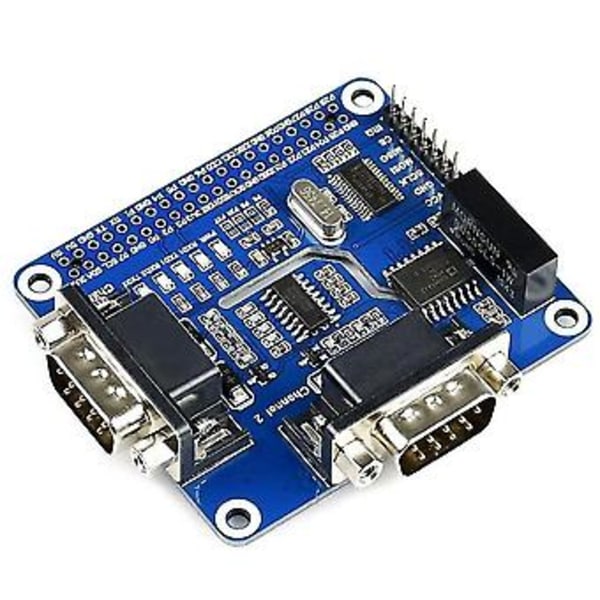

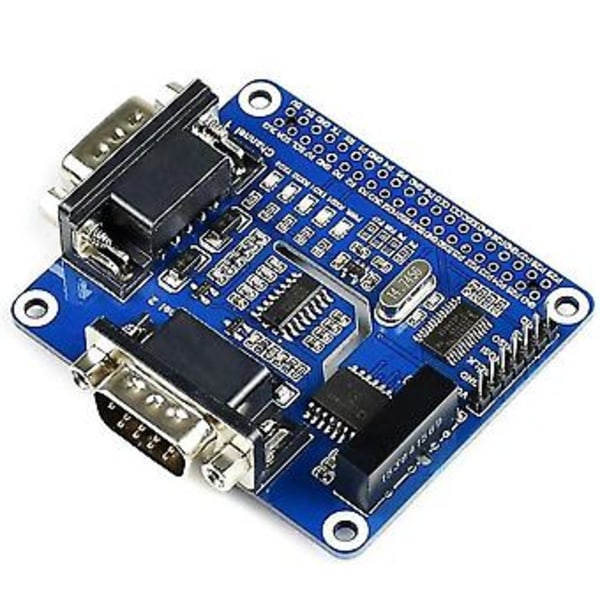

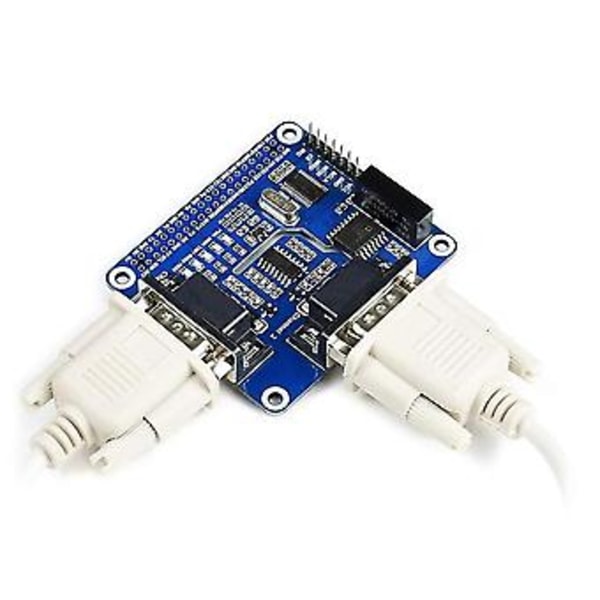

Tämä on 2-kanavainen eristetty RS232-laajennus-HAT, joka on suunniteltu , ja käyttää SC16IS752+SP3232 -ratkaisua. Siinä on sisäänrakennettuja suojapiirejä, kuten syöttöeristys, ADI-magneettinen eristys ja TVS-diodi jne. 2-kanavaista RS232:ta on helppo ohjata SPI-liitännän kautta.
Nopean tiedonsiirtonsa, vakauden, luotettavuuden ja turvallisuutensa ansiosta se on täydellinen valinta esimerkiksi teollisuusautomaatioon. Standardi 40PIN GPIO -laajennusliitin, tukee sarjalevyjä.
Käyttää SC16IS752+SP3232-piiriyhdistelmää, muuntaa SPI:n RS232:ksi, tiedonsiirtonopeus jopa 921600 bps. Piirilevyllä TVS (Transient Voltage Suppressor), joka tehokkaasti vaimentaa ylijännitettä ja transienttijännitepiikkejä piirissä, -suojattu ja antistaattinen.
Piirilevyllä LEDit ilmaisemaan ja lähetin-vastaanottimen tilaa. Breakout SPI -ohjausnastat, liitettäväksi isäntäohjauskortteihin, kuten Comes.UART-laajennuspiiri: SC16IS752RS232-lähetin-vastaanotin: SP3232Tiedonsiirtoliitäntä: SPITiedonsiirtonopeus: 300 ~ 921600 Käyttöjännite: 3,3 V / 5VMonttausreiän koko: 3,0 mmväri: SininenMateriaali: Piirilevykoko: 65 mm x 56,5 mmPakkauksen sisältö:1 x 2- RS232 HAT1 x 2X20PIN naaraspuolinen nastaliitin1 x RuuvisarjaVain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.Huomautus:
Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta.
Mittaustoleranssi on +/- 1-3 cm.
