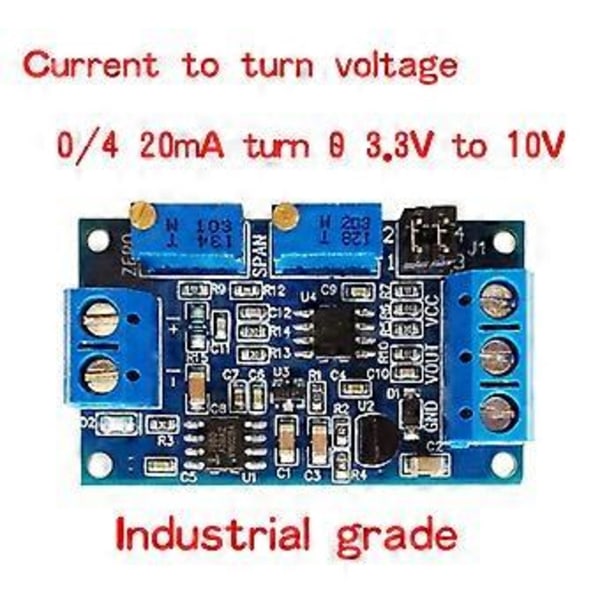

Virta Jännite Moduuli 0/4-20mA - 0-3.3V 5V 10V Jännitelähetin

Virta Jännite Moduuli 0/4-20mA - 0-3.3V 5V 10V Jännitelähetin

13,00 €

Varastossa

To, 3 heinä - ti, 8 heinä

Turvallinen maksu

Meidän Tyytyväinen asiakas-lupauksemme

30 päivän palautusoikeus

Kuvaus:
Piirisignaalin siirrossa jännitesignaali heikkenee siirtoetäisyyden kasvaessa. Virransiirron käyttö voi välttää signaalin heikkenemisen. Tätä moduulia käytetään virran signaalinsiirron päässä, muuttaen signaalin jännitesignaaliksi yksisiruisen tunnistusta varten. Virran sisääntulo tukee 4-20Ma, 0-20mA, jännitelähtö tukee 0-3.3V 0-5V 0-10V

Ominaisuudet:
Laaja syöttöjännitealue, lähtöjännite tukee useita alueita
Nolla ja alue voidaan säätää
Korkea vakaus, hyvä lineaarisuus, teollisuuslaatu
Virran signaalin näytteenotto vastus korkean tarkkuuden värirengasvastuksella, korkea tarkkuus, pieni lämpötilapoikkeama, suuri teho

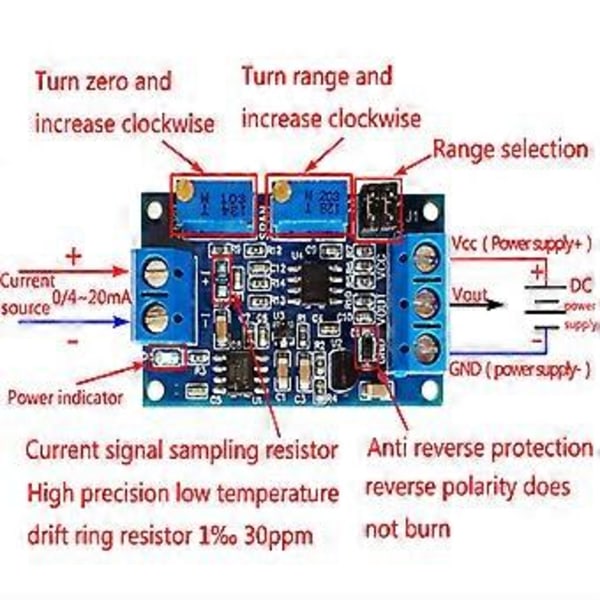

Käyttöohjeet:
1. Moduuli kytketään johdotuksen määritelmän mukaisesti, syöttöjännite 7-36V (jos lähtö on 10V, syöttöjännitteen on oltava suurempi kuin 12V)
2. Virran kytkemisen jälkeen D2-merkkivalon pitäisi palaa, muuten tarkista linjaliitäntä. Piirilevyllä on käänteinen suojaus, käänteinen kytkentä ei polta.
3. Kun virran sisääntulo on pienin (0mA tai 4mA), säädä ZERO-potentiometriä siten, että VOUT-lähtö on pienin (0.0V tai muu jännite)
4. Kun virran sisääntulo on suurin (20mA), säädä SPAN-potentiometriä siten, että VOUT-lähtö on suurin (3.3V tai 5V tai 10V, lähtö voi olla jopa 2.5V, kun sisääntulo on 4-20ma)

Valitse tarpeidesi mukaan sopiva alue hyppypään avulla:
4--20ma: 0-2.5V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0 - 3.3V alue: J1 1,2 jalkaa auki, 3,4 jalkaa auki
0 - 5.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0--10.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa auki
0--20ma: 0--3.3V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0 - 5.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa oikosulussa
0--10.0V alue: J1 1,2 jalkaa oikosulussa, 3,4 jalkaa auki

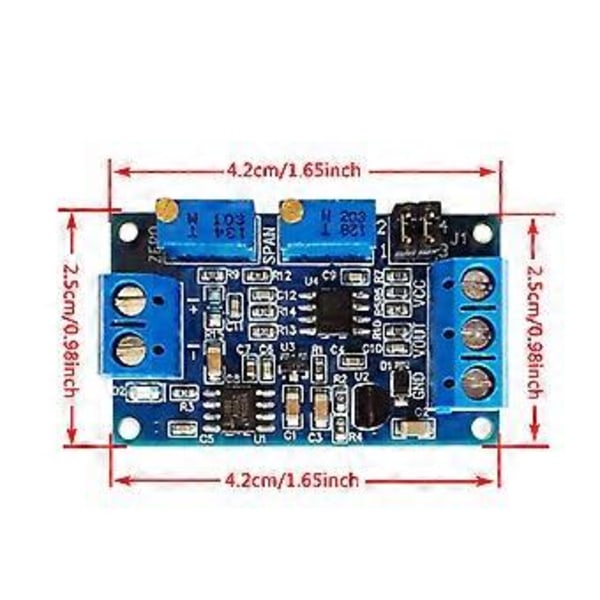

Koko: 4.2x2.5cm/1.65x0.98inch
Määrä: 1 kpl

Huomautus:
Salli 1-3 mm virhe manuaalisen mittauksen vuoksi. Varmista, että et välitä ennen tarjouksen tekemistä
Eri näyttöjen välisen eron vuoksi kuva ei välttämättä vastaa kohteen todellista väriä. Kiitos!

Paketin sisältö:
1 kpl x Virta Jännite Moduuli
