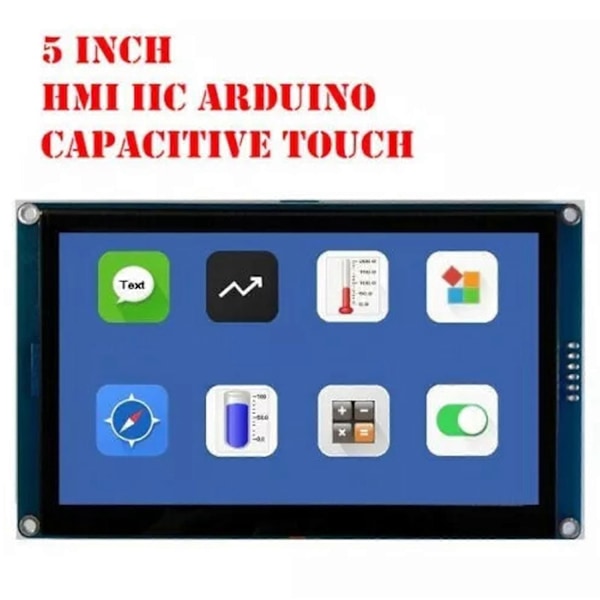

H50B-I on I2C-liitännän 5 tuuman TFT-värinäyttömoduuli. Moduulissa on 128Mbit muistia, johon voidaan tallentaa BMP-kuvia ja resurssitiedostoja. Joustavan liitäntätilan ja yksinkertaisten ja kätevien käyttöohjeiden avulla koko ihmisen ja koneen välinen graafinen käyttöliittymä voidaan muodostaa kosketusnäytöllä.

(1) Sisäänrakennettu muistikapasiteetti: 128Mbit

Fontti vie 16Mbit, jäljellä oleva tila 112Mbit käytetään resurssitietojen tallentamiseen.

(2) Integroitu grafiikkatoiminto

LCD-näytöt lähettävät komentoja ja koordinaattiparametreja, jotka voidaan saavuttaa pisteessä, viivassa,

neliössä, ympyrässä, painikkeessa, lomakkeessa, muokkauskentän näytössä. Sisältää tekstiä, painikkeita, muokkauskenttiä, valintaruutuja, liukusäätimiä, lämpömittareita, vesimittareita, käyrämuotoja, viivaimia, akkuja ja muita ohjaimia.

Ominaisuudet:

Inhimillinen käyttöliittymä

Ohjelmisto integroi yleisiä kuvakkeita, painikkeita ja muokkauskenttiä jne.

Näyttö tukee yleisiä toimintoja, kuten skaalausta, tekstin muokkausta ja leikkaa-liimaa

Muokkausohjelmisto määrittää tunnukset jokaiselle sivulle, ohjaimille

Sisäänrakennettu ohjeiden testityökalu ja kosketusnäytön testityökalu kehityksen tehokkuuden parantamiseksi

Nopea binääristen BIN-tiedostojen lataus USB-sarjatyökalujen avulla

Sisäänrakennettu muistikapasiteetti: 128Mbit, Fontti vie 16Mbit, jäljellä oleva tila 112Mbit käytetään resurssitietojen tallentamiseen.

Integroitu grafiikkatoiminto

LCD-näytöt lähettävät komentoja ja koordinaattiparametreja, jotka voidaan saavuttaa pisteessä, viivassa,

neliössä, ympyrässä, painikkeessa, lomakkeessa, muokkauskentän näytössä. Sisältää tekstiä, painikkeita, muokkauskenttiä, valintaruutuja, liukusäätimiä, lämpömittareita, vesimittareita, käyrämuotoja, viivaimia, akkuja ja muita ohjaimia.

Kuvaus

1. Näytön pistematriisi 480*RGB*272 pistettä

3. LCD-koko 5 tuumaa

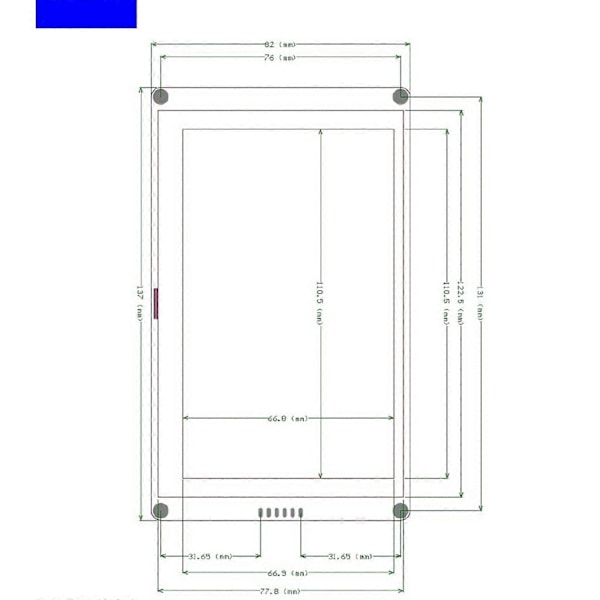

3. LCM Ulkomitat 82(L)*137(W) mm

4. Dynaaminen näyttöalue 66(L)*110(W) mm

5. Pikselikoko 0,18(L)*0,18(W) mm

6. Pikselikomponentti a-Si TFT

7. LCD-tila 65 k TFT 16 bitin väri

8. Katselukulma 12 oclock

9. Taustavalo Valkoinen led

10. Moduulin virtalähde 5 V

Paketti sisältää:

1 x Uusi 5 HMI I2C LCD-näyttömoduuli Kapasitiivinen kosketusnäyttö

1 x USB-latauskaapeli

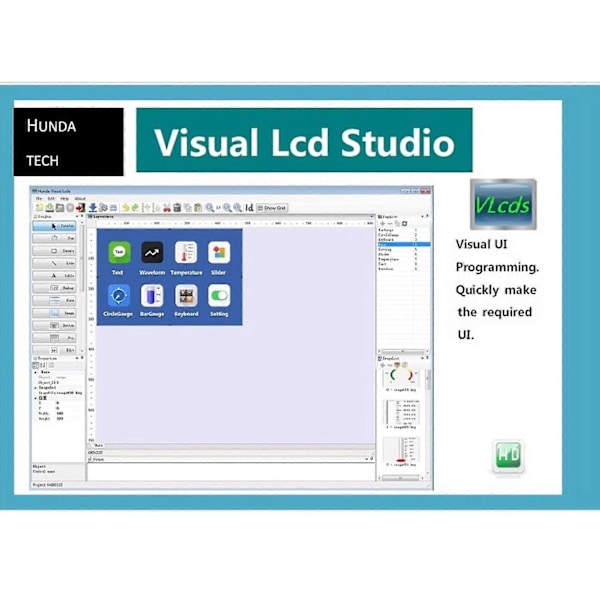

Mukana datalehti, arduino-testikoodi, visuaalinen LCD-studio-ohjelmisto
