Ominaisuudet:

1. 4 USB-porttia, yhteensopiva USB2.0/1.1:n kanssa.
2. USB-UART-liitäntä, kätevä Raspberry Pi:n sarja-debuggausta varten.
3. Useita LED-ilmaisimia virran, USB-UART:n ja kunkin USB-portin tilan seurantaan.
4. Tämä tuote on 4-porttinen USB-keskitin, jossa on FE1.1s pääohjaimena, ja se integroi myös USB-sarjaliitäntätoiminnon.
5. Ratkaisee Raspberry Pi Zero/Zero W:n ongelmat, jotka liittyvät useiden USB-laitteiden liittämiseen, ja sitä voidaan tietysti käyttää myös muissa Raspberry Pi -malleissa.

Tekniset tiedot:

Kuvaus:

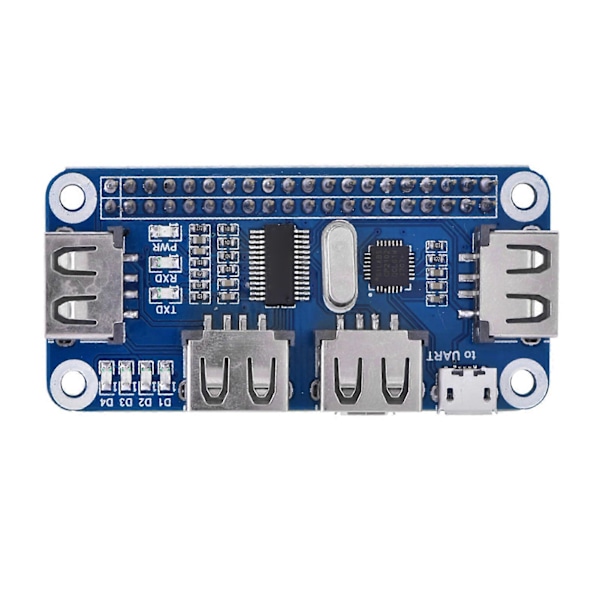

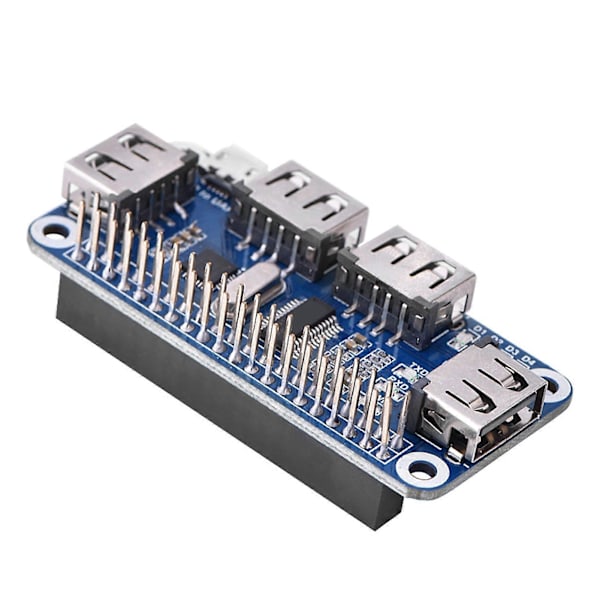

Tämä on 4-porttinen USB-keskitin Raspberry Pi Zero/Zero W:lle, joka tarjoaa enemmän USB-mahdollisuuksia Pi:lle. Lisäksi siinä on USB-UART-muunnin helppoa sarjaliikennettä varten.
Levyn koko on suunniteltu sopimaan täydellisesti Zeroon, ja se toimii myös kaikkien muiden Pi-versioiden kanssa.

1. 4 USB-porttia, yhteensopiva USB2.0/1.1:n kanssa.
2. USB-UART-liitäntä, kätevä Raspberry Pi:n sarja-debuggausta varten.
3. Useita LED-ilmaisimia virran, USB-UART:n ja kunkin USB-portin tilan seurantaan.
4. Tämä tuote on 4-porttinen USB-keskitin, jossa on FE1.1s pääohjaimena, ja se integroi myös USB-sarjaliitäntätoiminnon.
5. Ratkaisee Raspberry Pi Zero/Zero W:n ongelmat, jotka liittyvät useiden USB-laitteiden liittämiseen, ja sitä voidaan tietysti käyttää myös muissa Raspberry Pi -malleissa.

Tekniset tiedot:

Käyttöjännite: 5V

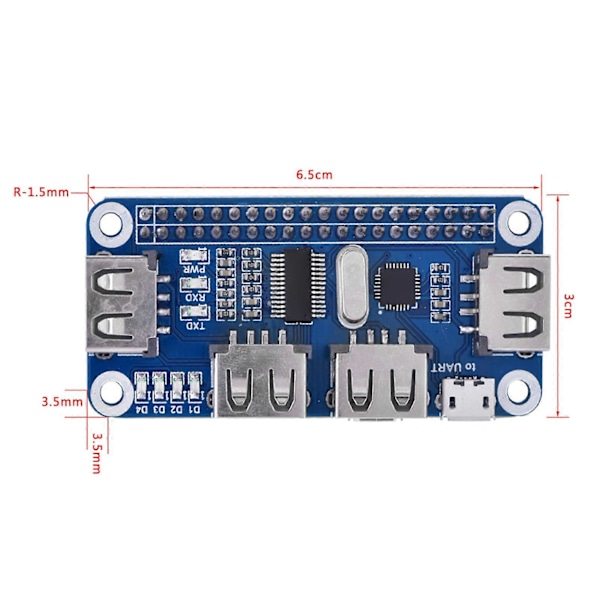

Mitta: Noin 65 * 30 mm / 2,6 * 1,2 tuumaa
Kiinnitysreiän koko: Noin 3,0 mm / 0,1 tuumaa
Pakkauksen paino: Noin 74 g

Pakkaus sisältää:

1 * USB HUB HAT
1 * Micro USB -liitin
1 * Micro USB -kaapeli
1 * Ruuvipaketti (2 kpl)

Käyttöohjeet:

Esimerkki Raspberry Pi Zero W:stä:

1. Liitä moduuli Zero-levyn 40-napaiseen GPIO-liitäntään.
2. Liitä Micro USB -liitin sekä Zero W:n että USB HUB HAT:n Micro USB -portteihin.
3. Sarjaliitäntää varten: liitä \"USB to UART\" -portti tietokoneeseen USB-kaapelilla ja LED syttyy. Asenna sitten CP2102-ohjain tietokoneellesi. Nyt voit käyttää Pi:tä sarjaliitäntää käyttäen (sinun on otettava käyttöön kuoren ja ytimen viestit sarjaliitäntää varten).
4. Liitä USB-laitteet USB1~USB4-portteihin ja vastaava LED syttyy osoittaen työtilaa.

Huomautus:

1. USB HUB HAT:ssa on kaksi Micro USB -porttia. Vain \"USB HUB\" (ei \"USB to UART\") -liitäntää käytetään USB-laajennukseen.
2. Sinun on liitettävä USB HUB HAT Raspberry Pi B+/2B/3B:hen USB-kaapelilla, vaikka moduuli voidaan liittää Pi Zero W:hen Micro USB -liittimellä.
3. Jos et voi käyttää Pi:tä sarjaliitäntää käyttäen, yritä ottaa käyttöön sarjavaihtoehto \"sudo raspi-config\".
4. Huomaa, että tämän tuotteen uusi ja vanha tyyppi lähetetään satunnaisesti, ja varmista, että et välitä siitä ennen tilaamista.
