Kuvaus

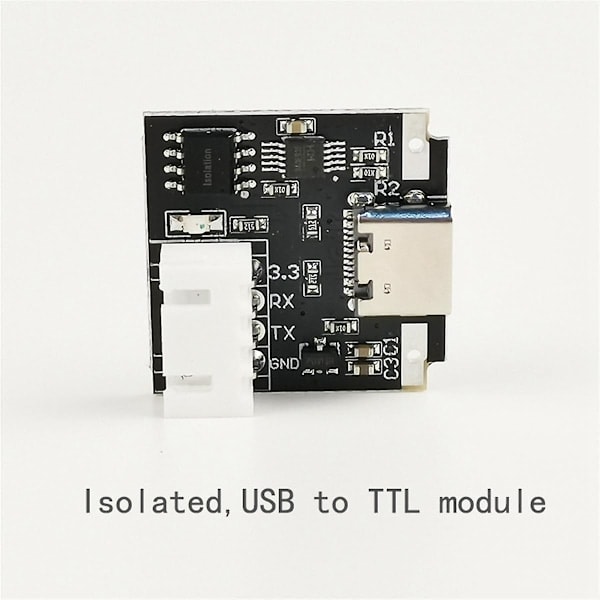

nTämä moduuli on eristetty USB-TTL. Käytetty liitäntä on tavallinen TYPE-C-liitäntä. Liitä tietokoneeseen TYPE-C-datakaapelilla. Signaalinotto on erillinen signaalin eristyslevy, mikä tekee lähdöstä vakaamman. Virran merkkivalo ja kosteusmoduuli ovat selkeämpiä.

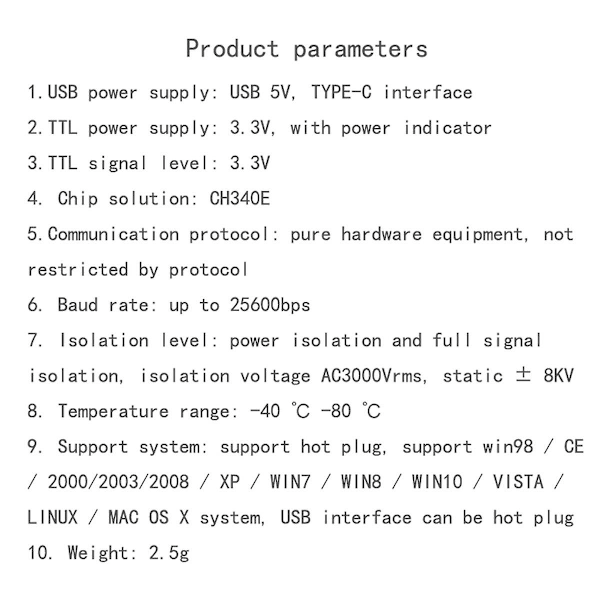

nUSB-virtalähde: USB 5V, TYPE-C-liitäntä
nTTL-liittimen virtalähde: 3.3V, virran merkkivalolla
nTTL-päätesignaalitaso: 3.3V (TTL-pääte tukee vain 3.3V virtalähdettä ja 3.3V TTL-signaalia, ei 5V!)
nViestintäprotokolla: puhdas laitteistovarustus, ei protokollan rajoittama
n
nBaudinopeus: jopa 25600 bps
nEristystaso: virran eristys ja signaalin eristys, eristysjännite AC300oVrms, staattinen 8KV
nLämpötila-alue: -40-80
nTuetut järjestelmät: tukee hot-pluggingia, tukee win98//2000/2003/2008/XP/WIN7/WIN8/WIN10/VISTA/-
nLINUX/ OSX-järjestelmiä, USB-liitäntä on hot-plugging-yhteensopiva

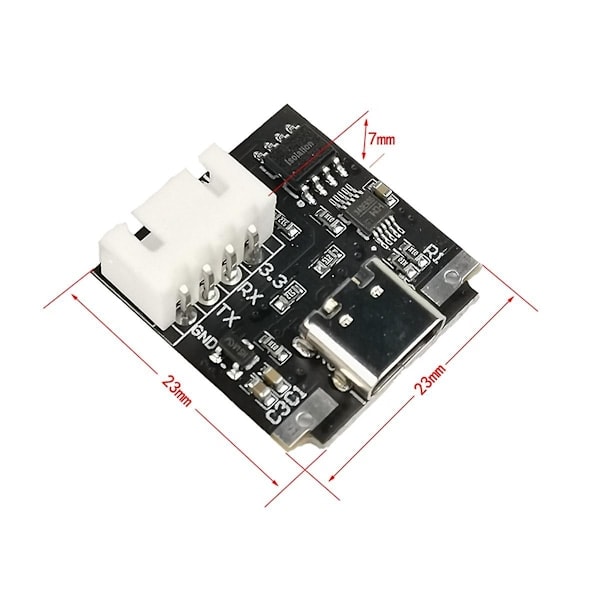

nTuotteen koko: 23mm x 23mm x 7mm

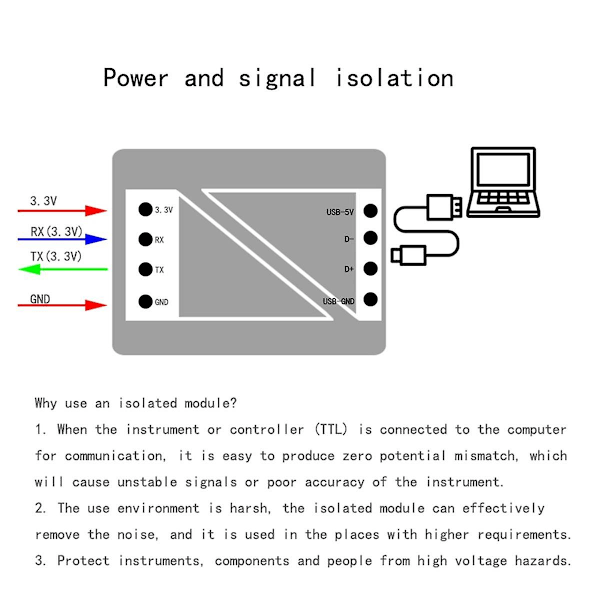

nLiitäntäkuvaus:
n3.3V: 3.3V lähtö positiivinen
nRX: UART-sarjaportin tulo
nTX: UART-sarjaportin lähtö
nGND: virtalähdön negatiivinen napa
nTYPE-C: USB-liitäntä tietokoneeseen
nHuomautus:
nTTL-pään 3.3V-nastat eivät ole moduulin lähtöjännite. Tämä nasta on syötettävä moduuliin virtaa. Siinä on virran merkkivalo. Virran merkkivalon on oltava päällä, jotta se toimii.
nVäri: Musta
nMateriaali: PCB+elektroniset komponentit
n
nPaketin sisältö:
n1 x USB - TTL-moduuli
n
nVain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
nHuomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
