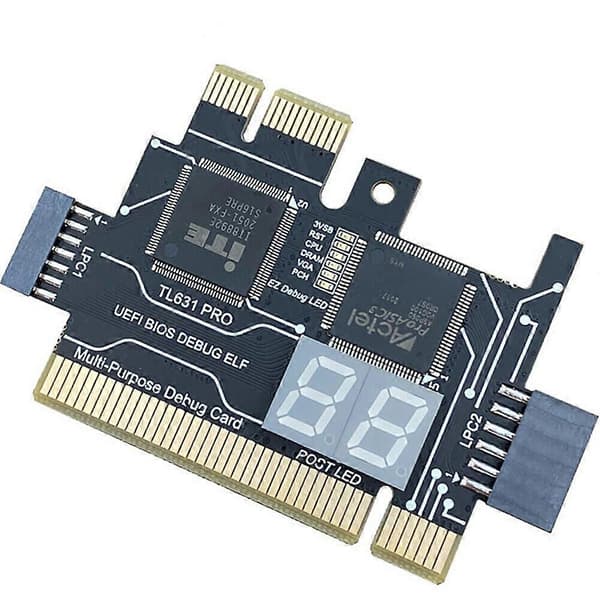

1. TL631 PRO käyttää uutta 130 nanometrin actel ProASIC3 flash-muistipiirisarjaa uudella puhtaalla järjestelmällä. Perii perheen design-kielen tyylin.

2. Ajoyksikkö: BGA-tyyppinen ajoyksikkö, piilotettu osarakenne.

3. TL631 PRO -kortissa ei näy vastuksia eikä kapasitanssia, se näyttää kauniilta ja anteliaalta. Käytä sitä vapaammin.

4. Integroitu patch-digitaaliputki: Itse kehitetty sidontadigitaaliputki, brändi LED-ydin, kirkas ja mukava, ohut ja tieteellinen tunne.



TL631 Pro -liitännän kuvaus:

1: LPC1 jaettu nopea kanava = yhdistä emolevyn 2.0 pieneen pin LPC -liitäntään, 2.0 moduuli

(Moduulin laajennus LPC3 -liitäntä voi yhdistää kannettavan tietokoneen MINI PCIE -muunninkortin, A-DEBUG -muunninkortin, kannettavan tietokoneen DEBUG-CON. EC-DEBUG).

2: PCI nopea kanava = tukee kaikkia PCI-paikkoja.

3: LPC2 jaettu nopea kanava = yhdistä emolevyn 2.54 suureen pin LPC -liitäntään, COM-DEBUG. UART1, , SPl.

4: PCIE X1 nopea kanava = tukee emolevyä ilman PCI:tä (muut eivät tue).

5: 3VSB-virran merkkivalo, havaitsee, onko virta normaali.

6: nollausmerkkivalo, havaitsee, onko emolevyn nollaus normaali (vain kun PCI tai PCIE on asetettu)

7: CPU-merkkivalo, havaitsee, onko CPU-moduuli normaali.

8: DRAM-muistin merkkivalo, havaitsee, onko muistimoduuli normaali.

9: VGA-grafiikkamerkkivalo, havaitsee, onko näytönohjainmoduuli normaali.

10: PCH-eteläsillan merkkivalo, havaitsee, onko eteläsiltamoduuli normaali.

11: DP-desimaalipiste, CLK-signaalin näyttö.

12: DP-desimaalipiste, FRAME-kehyssignaalin näyttö.

13: kierre reikä

Väri: musta

Materiaali: PCB-levy + elektroniset komponentit

Koko: 78 x 52 mm

Tyypit: A



Paketinsisältö:

1 x TL631 Pro Diagnostiikkakortti



Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
