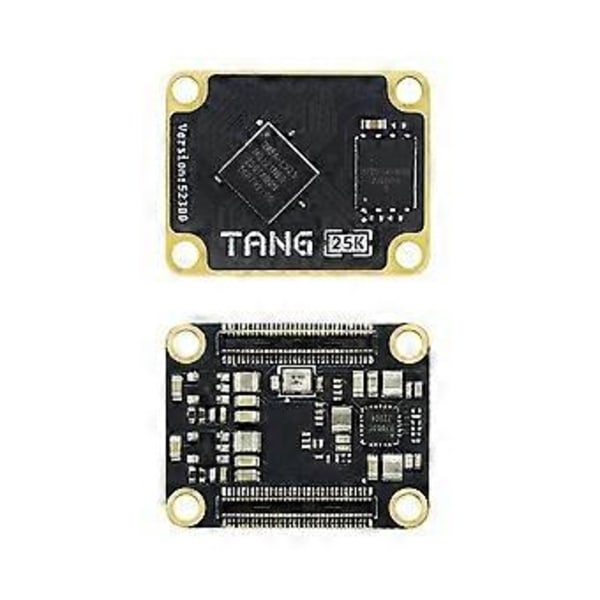

Tang Primer 25K on erittäin pienikokoinen (23x18mm) ydinlevy, joka on suunniteltu GW5A-LV25MG121:n pohjalta ja varustettu 25K Dock -emolevyllä, jossa on täysi pinnien ulostuonti (lukuun ottamatta MIPI-nopeita pinnejä). Tang Primer 25K -ydinlevy on kompakti ja pitkälle integroitu FPGA-ydinlevy. Se yhdistää Gaoyun GW5A-LV25MG121:n, 64Mbit SPI FLASH -muistin, DC-DC-virtalähteen ja BTB-liittimen pienemmälle alueelle kuin yhden yuanin kolikko.
Ydinlevy tuo ulos 76 GPIO:ta, 1 kovaytimisen 4-kaistaisen MIPI-linjan ja 3 teholähtöä käyttäjien käyttöön. Käyttäjien tarvitsee vain syöttää 5 V:n jännite ydinlevylle ja asettaa konfiguraatiopinnit oikein, jotta Tang Primer 25K -ydinlevyä voidaan käyttää helposti.

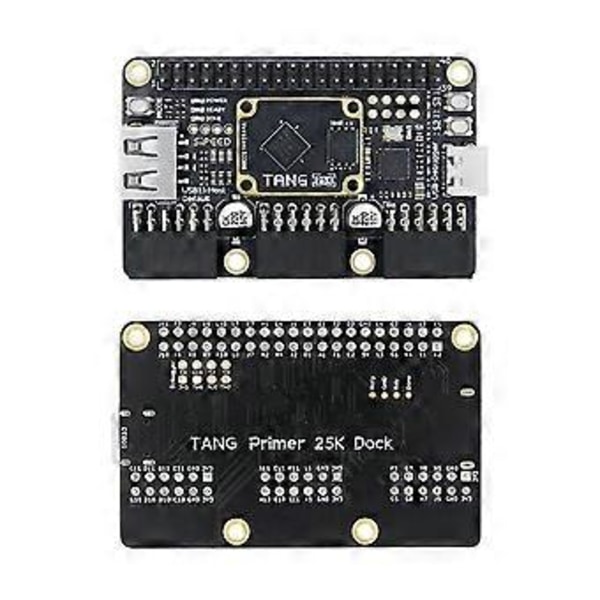

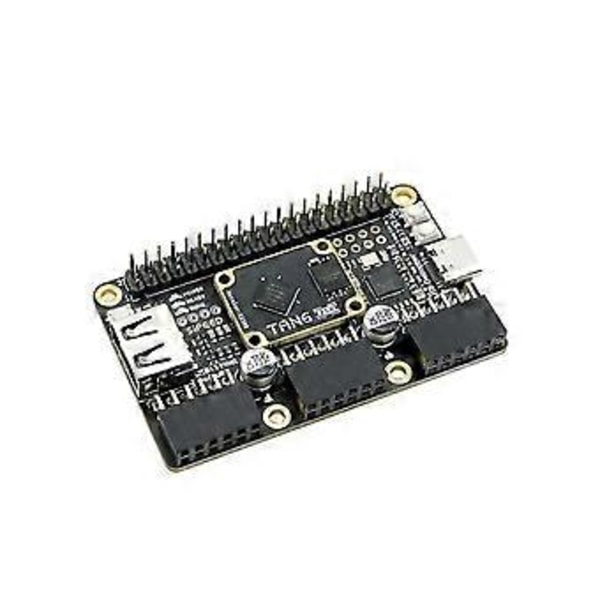

Tang Primer 25K Dock -emolevy on modulaarinen emolevy, joka on varustettu helppokäyttöisellä USB-JTAG-debuggerilla, 3 PMOD-liitännällä ja 1 40P-nastaliitännällä. Käyttäjät voivat käyttää PMOD-liitäntää yksinkertaisten moduulien, kuten moduulien, kahvamoduulien ja LED-moduulien, liittämiseen. Lisäksi käyttäjät voivat käyttää 40P-nastaliitäntää SDRAM-moduulien, kaksoiskameramoduulien ja muiden monimutkaisempien toimintojen moduulien liittämiseen.
Markkinoilla oleviin yleisiin FPGA-kehitysympäristöihin verrattuna Tang Primer 25K:n vaatima IDE-asennuspaketti on kooltaan alle 200 Mt; asennuksen jälkeen varattu tila on lähellä 500 Mt, mikä säästää huomattavasti kiintolevytilaa.
IDE:n käyttöprosessi on erittäin virtaviivainen, eivätkä aloittelijat hämmenny liian monista vaihtoehdoista. Verrattuna muihin markkinoilla oleviin IDE:ihin, jotka ohjelmoivat viidessä minuutissa ja integroivat kymmenessä minuutissa, Tang Primer 25K:n käyttämä IDE voi tuoda miellyttävän kokemuksen ohjelmoinnista viidessä minuutissa ja integroinnista vain kymmenessä sekunnissa.

Sarjamalli: Tang Primer 25K Dock
Pääsiru: GW5A-LV25 (22nm)
LUT: 23040
BIock RAM: 1008kbit
: 27 x 36
PLLS: 6
Kellolähde: 50Mhz aktiivinen kideoskillaattori
SDRAM: Laajenna 40Pin-moduuli 512Mbit 16-bittisellä leveydellä
Ulkoinen Flash: 64Mbit QSPI NOR
PMOD: 3
Pinout: 1x40P (38 GPIO)
Sisäänrakennettu debuggeri: USB-JTAG & UART
Eri erien vuoksi tuotteeseen painetut sanat ovat erilaisia, mikä ei vaikuta käyttöön.
Tyyppi: C: Vain kamera
Väri: Musta
Materiaali: PCB

Paketin sisältö:
1 * Kameramoduuli

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
