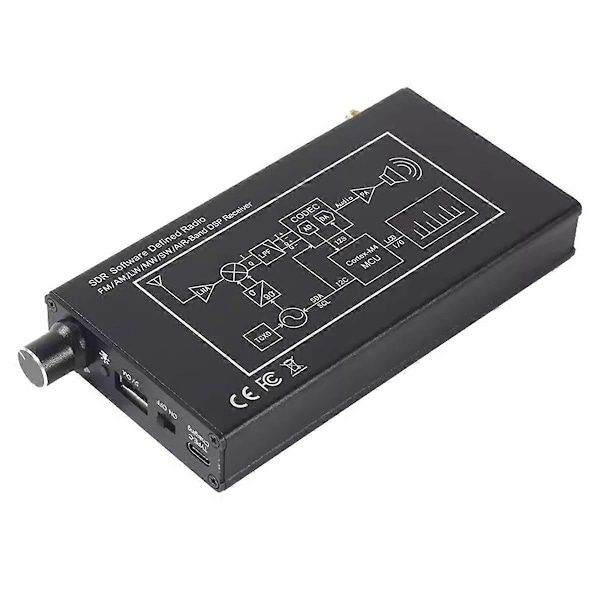

Tämä tuote toteuttaa taajuussekoituksen Tayloe-kvadratuurituoteilmaisimen perusteella. Kellogeneraattori Si5351 tuottaa kaksi ortogonaalista kanttiaaltosignaalia, joiden taajuudet ovat muuttuvia, herätteinä, mikä toteuttaa erittäin hiljaisen ZIF-nollavälitaajuusvastaanottimen.
Sekoituksen jälkeen saatu IQ-signaali syötetään koodekille ja MCU kerää sen. MCU:n DSP-algoritmi suorittaa signaalin demoduloinnin ja näyttämisen.
SDR-radio DSP digitaalinen demodulaatio lyhytaalto FM MW SSB CW Ham-radiovastaanotin.
Se on DSP-digitaalinen demodulaatioradio, joka perustuu SDR-ohjelmisto määriteltyyn radioarkkitehtuuriin. Siinä on 192 kHz:n levyinen spektrogrammi- ja vesiputousnäyttöominaisuus, ja se toimii yhdessä 16-bittisen näytteenoton kanssa toteuttaakseen erittäin dynaamisen vastaanottimen, jossa on CW-, AM-, SSB- ja FM-demodulointitoiminnot.

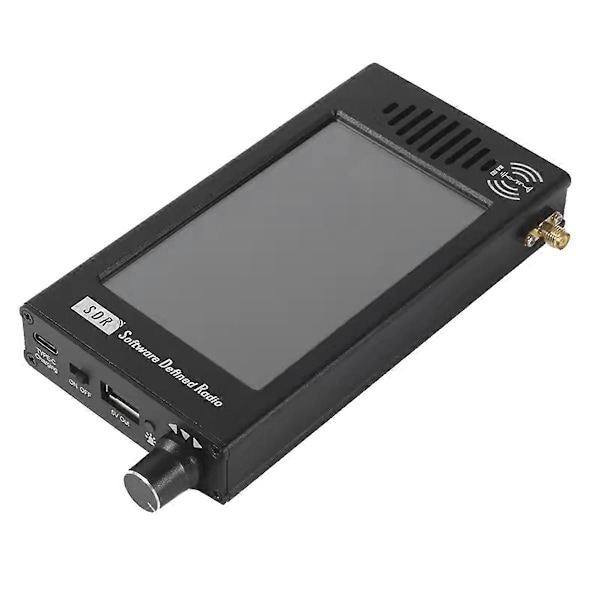

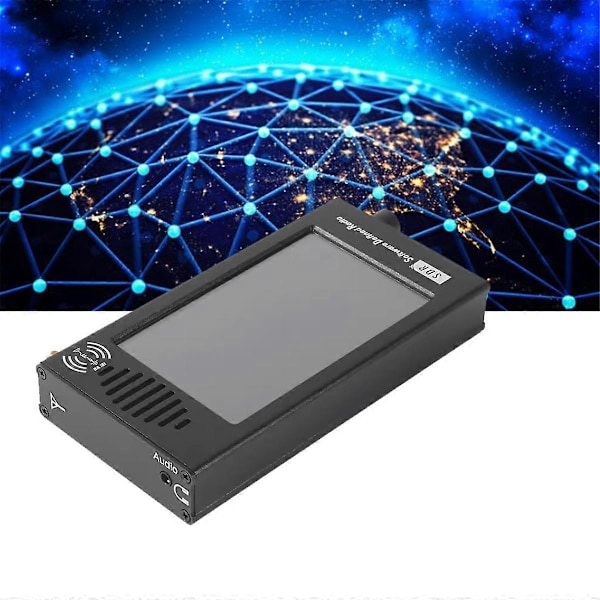

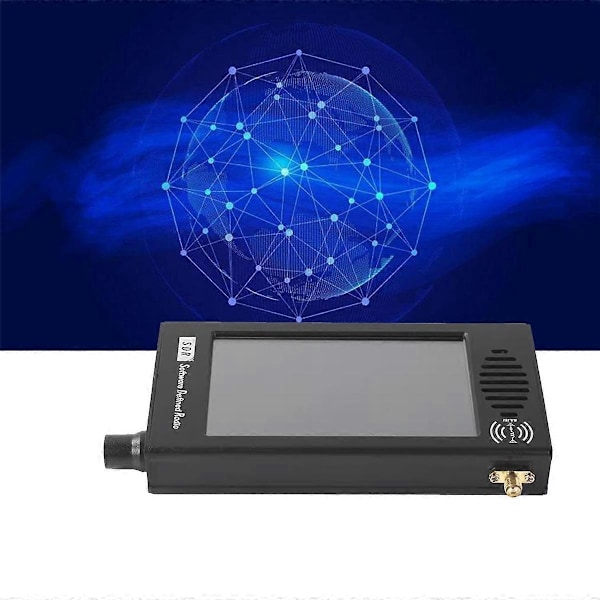

Koko koneessa on täysin alumiiniseoksesta valmistettu CNC-kuori, ja se on varustettu 4,3 tuuman 800x480 resoluution kirkkaalla IPS LCD -näytöllä säilyttäen samalla pienen ja kompaktin rungon. Ota se heti ulos ja nauti luonnonmaisemista ja kuuntelunautinnosta milloin ja missä tahansa!

Kuvaus:
Vastaanottimen parametrit
1. RF-esivahvistimen vahvistus: Kiinteä 20 dB
2. Piirityyppi: Nolla välitaajuus ZIF
3. Sivunauhan vaimennus: 50 dB
Näytä ohjausluettelo
Enkooderi valinnainen
1. Kanavan valinta: 1-99
2. Taajuuden asetus: 100 kHz - 149 MHz, pienin askel 1 Hz
3. Kaiuttimen äänenvoimakkuus (Spk): 0~35 dB, 1 dB askel
4. Kuulokkeiden äänenvoimakkuus (Ear): 0~35 dB, 1 dB askel
5. Modulaatio: CW, LSB, USB, AM, WFM, (FM-stereo), I/Q
6. AGC-asetukset: Pois, Hidas, Keski, Nopea
7. Viitetaso (Ref): -99~99 dB, 1 dB askel
8. Taustavalon kirkkaus (LCD): 1 % ~ 99 %
9. Jos vahvistus: -12~67 dB, 1 dB askel
10. Spektrityyliasetukset: Vihreä täyttö, Vihreä viiva, Sininen täyttö, Valkoinen viiva
11. Spektrin kaistanleveysasetukset: RF-spektri (192 kHz, 128 kHz, 64 kHz) ja audiospektri (64 kHz)
12. Vesiputouksen sijainti: Vesiputous tai aaltomuoto (X1 / X8 / X64 amplitudi)
Viisi kohdetta, joita enkooderi ei voi valita
A. Akun virran näyttö
B. Päivämäärän ja ajan asetukset
C. Radiotietojen näyttö: Mahdollisuus esiasettaa radioaseman nimi
D. Nykyisen spektrin kaistanleveyden näyttö
E. (Virta) Antenniliitännän tulotehon näyttö
Materiaali: ABS + ruostumaton teräs
väri: Kuten kuvassa

Paketinsisältö:
1 x SDR-radio
1 x datakaapeli
1 x antenni
1 x englanninkielinen käyttöohje

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomaa: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
