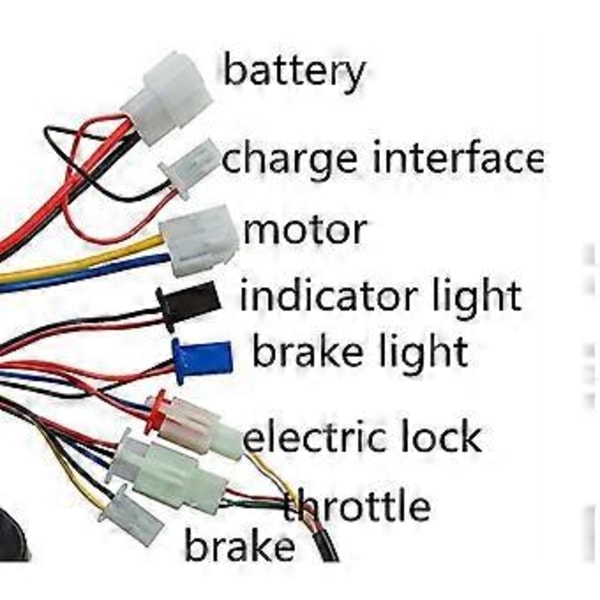

Ohjaimen linjaliitännän määritelmä:
Akku: paksu musta (virtalähteen negatiivinen) / paksu punainen (virtalähteen positiivinen)
Moottori: tumman valkoinen (moottorin negatiivinen napa) / tumman sininen (moottorin positiivinen napa)
Virtalukko: ohut punainen (VCC) / ohut sininen
Merkkivalo: ohut punainen (merkkivalon teho ulos) / ohut musta (merkkivalon negatiivinen)
Jarru: ohut keltainen (jarrusignaali) / ohut musta (virtalähteen negatiivinen)
Latausportti: ohut punainen (latauksen sisääntulon virtalähteen positiivinen) / ohut musta (virtalähteen negatiivinen)
Jarruvalo: ohut punainen (virtalähteen positiivinen) / ohut musta (virtalähteen negatiivinen)
Säädin: ohut sininen (ohjaustangon signaalitulo) / ohut musta (negatiivinen virta) / ohut
Punainen (5V positiivinen virtalähde)
Tuotteen nimi: Ohjain ja kaasuvipu
Nimellisjännite: DC 36V
Nimellisteho: 500W
Yhteensopiva moottori: DC-harjamoottori
Kaasu:
Kaasun käyttöjännite: DC5V
Ohjaussignaali: 0,8V~4,3V
Tehon näyttöjännite: DC 24V/350W/500W
Tehon näyttö:
Normaali: yli 23V, 3 LED-vihreää valoa,
Puolikas: 23V ~ 20V, LED keltainen,
Tyhjä: 20V tai vähemmän, LED punainen
Kiertokulma: 0 astetta ~70 astetta
Käyttölämpötila: -20 celsiusastetta ~ +50 celsiusastetta
Sopii tavallisiin 7/8 tuuman (22,2 mm) kahvoihin
Kaapelin pituus on noin 59 tuumaa (1,5 m)
: 2 (1 kaasuvipu ja 1 normaali kahva (vastaava peukalokahva))

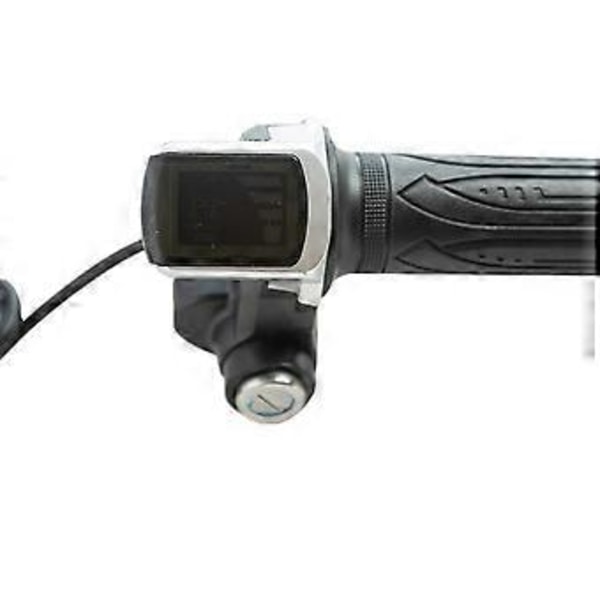

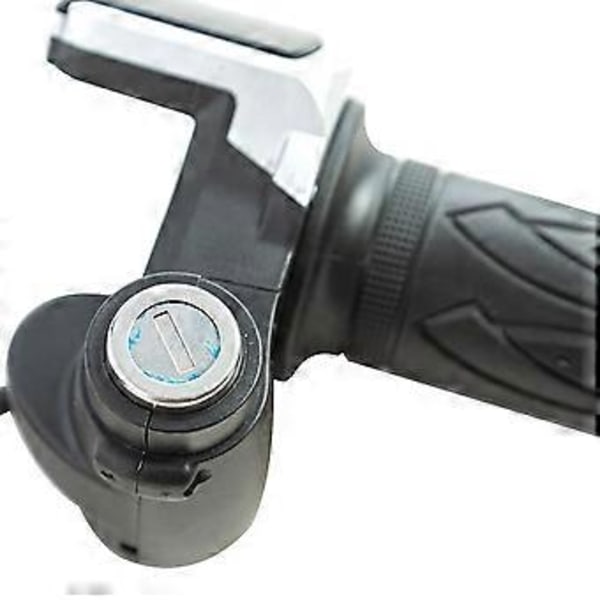

Sähköpolkupyörän skootterin ruuvikiihdytin tehonäytöllä, 5 LED-akun merkkivaloa.
Väri: Kuten kuvassa
Materiaali: komposiittimateriaali

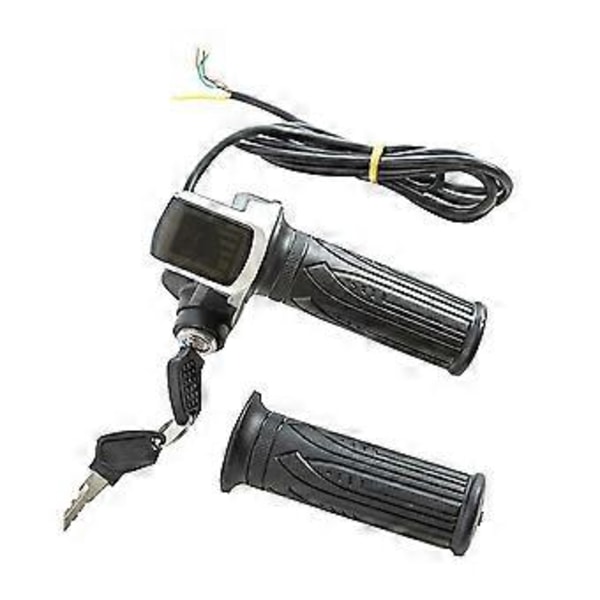

Paketin sisältö:
1 x harjaohjain
1 x kaasuvivun nuppi
1 x normaali kahva
2 x avain
HUOMAUTUS: Tarrat: Satunnainen, ei hyväksy määritettyä
Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
