Ominaisuudet:

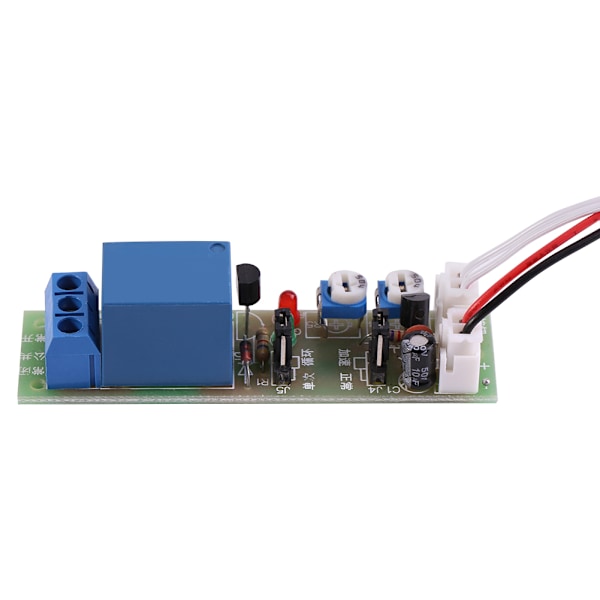

Se on ajastinrelemoduuli, jolla on korkea tarkkuus, vakaa ja luotettava suorituskyky.
Tukee 2 tilaa, mon-tilaa (kerran) ja syklitilaa, ja voit yksinkertaisesti vaihtaa tilaa säätämällä hyppyjohtoa.
Valittavanasi on monia jännite- ja aikavälejä, sekä \"päällä\"-aika että \"pois\"-aika ovat säädettävissä.
Se on erinomainen ohjaamaan edestakaisin liikettä tai toistuvaa virran kytkemistä päälle ja pois laitteiden ja tuotteiden sisäänajoa varten.
Käytetään laajalti ajastimella toimivissa laitteissa, koneiden toistuvissa testauspiireissä, akvaarioiden ajoittaisissa pumpuissa jne.
Määrittelyt:
Maks. Kuormituskapasiteetti: 10A250VAC, 10A30VDC
Koko: 70 * 20mm / 2,75 * 0,78 \"
Aikavirhe: <2%
T1 (releen kytkeytymisviive), T2 (releen katkeamisviive)
Kerran-tila (hyppyjohdin OP3):
1. Moduuliin kytketään virta, kun rele kytkeytyy päälle, viive T1 ja rele katkeaa.
2. Kun viiveprosessin aikana laukaistaan uudelleen, se keskeyttää viiveen välittömästi.
Syklitila (hyppyjohdin OP4):
1. Moduuliin kytketään virta, kun rele kytkeytyy päälle, viive T1 ja rele katkeaa, viive T2, rele kytkeytyy uudelleen päälle. Tällainen sykli. T1 ja T2 asetetaan kahdella säädettävällä vastuksella.
2. Kun viiveprosessin aikana laukaistaan uudelleen, se keskeyttää viiveen välittömästi.
Kuinka aika asetetaan nopeasti:
Aika voidaan asettaa nopeasti mittaamalla vastuksen jännite (Uc).
Ota esimerkiksi 5 V:n 15 minuutin moduuli. Jos Uc = 2 V, aika = 2 V / 5 V * 15 min = 6 min.
Paketti sisältää:
1 x Ajastinrelemoduuli
