Ominaisuudet:

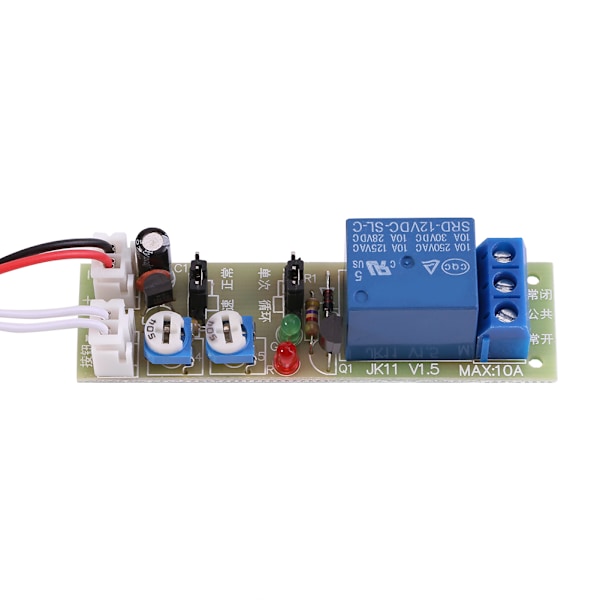

Se on ajastinrelemoduuli, jolla on korkea tarkkuus, vakaa ja luotettava suorituskyky.
Tukee 2 tilaa, mon-tilaa (kerran) ja syklitilaa, ja voit yksinkertaisesti vaihtaa tilaa säätämällä jumpperia.
Valittavanasi on monia jännite- ja aikavälejä, sekä \"päällä\"-aika että \"pois\"-aika ovat säädettävissä.
Se on erinomainen ohjaamaan edestakaisin liikettä tai toistuvaa virran kytkemistä päälle ja pois laitteiden ja tuotteiden sisäänajoa varten.
Käytetään laajalti ajastimella toimivissa laitteissa, koneiden toistuvissa testipiireissä, akvaarion ajoittaisissa pumpuissa jne.
Tekniset tiedot:
Tyyppi: DC5V, 0-15min/DC5V, 0-60min/DC12V, 0-15min/DC12V, 0-60min/DC24V, 0-15min/DC24V, 0-60min (valinnainen)
Maks. Kuormituskapasiteetti: 10A250VAC, 10A30VDC
Koko: 70 * 20mm / 2,75 * 0,78\"
Aikavirhe: <2%
T1 (releen kytkeytymisviive), T2 (releen katkeamisviive)
Kerran-tila (Jumper OP3):
1. Moduuliin kytketään virta, kun rele kytketään päälle, viive T1 ja rele katkaistaan.
2. Kun viiveprosessin aikana laukaistaan uudelleen, se keskeyttää viiveen välittömästi.
Syklitila (Jumper OP4):
1. Moduuliin kytketään virta, kun rele kytketään päälle, viive T1 ja rele katkaistaan, viive T2, rele kytketään uudelleen päälle. Tällainen sykli. T1 ja T2 asetetaan kahdella säädettävällä vastuksella.
2. Kun viiveprosessin aikana laukaistaan uudelleen, se keskeyttää viiveen välittömästi.
Kuinka aika asetetaan nopeasti:
Aika voidaan asettaa nopeasti mittaamalla vastuksen jännite (Uc).
) Ota esimerkiksi 5 V:n 15 minuutin moduuli. Jos Uc = 2 V, aika = 2 V / 5 V * 15 min = 6 min.
Paketti sisältää:
1 x Ajastinrelemoduuli
