Ominaisuus:

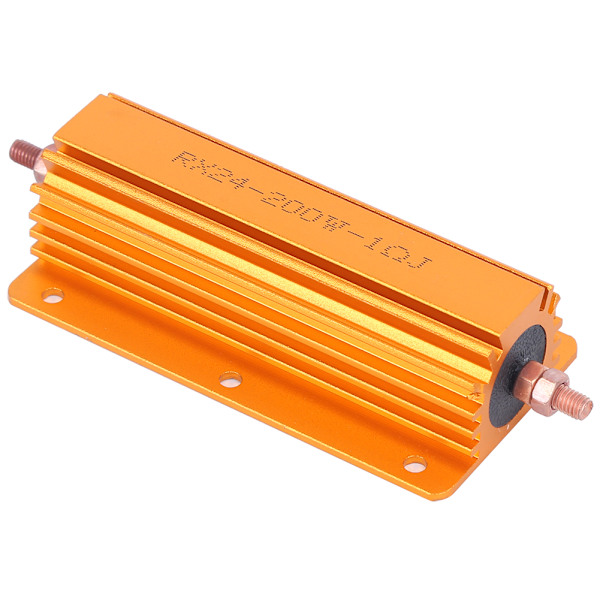

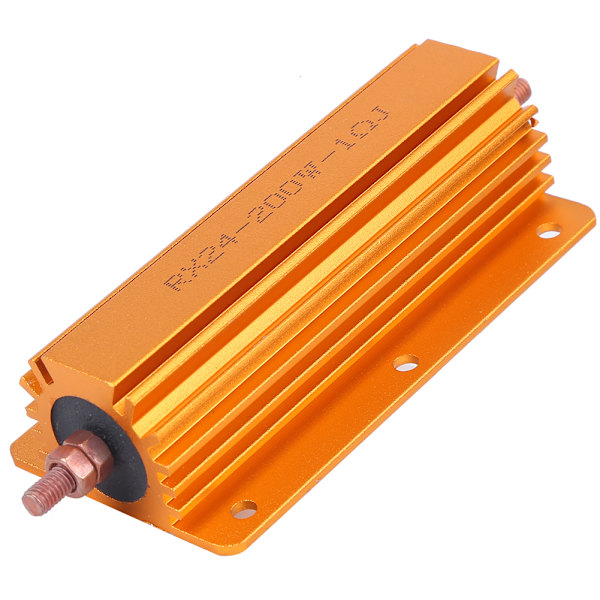

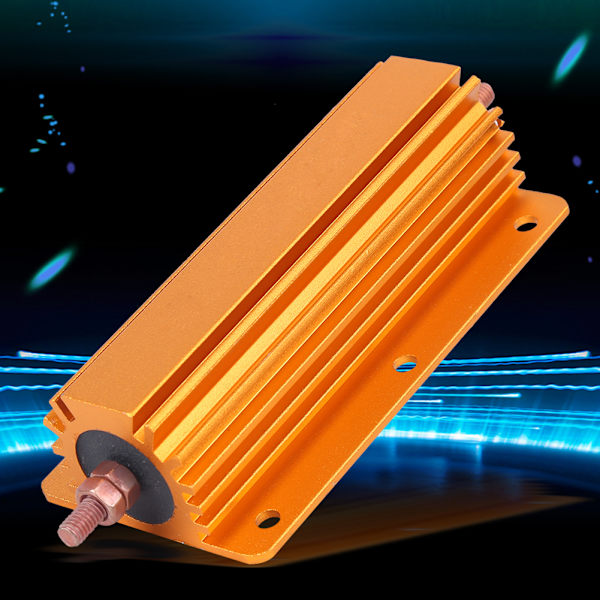

1. Kultainen alumiinikuori RX24 200W 1R vastus korkealla laadulla ja vakaalla suorituskyvyllä.
2. Ruuvinrei'illä, joita voidaan käyttää vastuksen kiinnittämiseen alustaan tai jäähdytyselementtiin, se voi haihduttaa lämpöä suuremmassa määrin.
3. Käytetään laajalti virtalähteessä, anturissa, hississä, vaiheen äänessä ja korkean kysynnän laitteistoteollisuudessa.
4. Valmistettu korkealaatuisesta materiaalista, vastus on kestävä pitkäaikaiseen käyttöön ja käytännöllinen.
5. Helppo asennus, ammattimainen valmistus, vakaat ominaisuudet ja korkea luotettavuus.
Erittely:
Kunto: 100% uusi
Tuotetyyppi: Vastus
Ulkoinen materiaali: Alumiini
Väri: Kulta
Vastuksen arvo: 1R
Nimellisteho: 200W
Kestävyys: ±5% (J)
Asennusreiän halkaisija: n. 4,2 mm / 0,2 tuumaa
Reiän etäisyys: n. 41,5 mm / 1,6 tuumaa, 37,5 mm / 1,5 tuumaa
Levyn koko (P x L x K): n. 100 x 52 x 29 mm / 3,9 x 2 x 1,1 tuumaa
Runko Koko (P x S): n. 100 x 32 mm / 3,9 x 1,3 tuumaa
Tyyppi
25℃ Nimellisteho (W)
RES. Alueet (Q)
TCR (10/℃)
RES. Virhe (%)
Kestojännite (V)
Jäähdytyslevyllä
Ilman jäähdytyslevyä
Rx24
5
3
0,01~1K
±50
±100
±250
±1 (F)
±2 (G)
±5 (J)
2000
10
8
0,01~1,5K
25
12,5
0,01~10K
30
15
0,01~27K
50
20
0,01~33K
75
45
0,01~39K
2500
100
50
0,01~51K
150
55
0,01~56K
100
50
0,01~62K
200
100
0,01~56K
250
120
0,01~75K
300
150
0,01~75K
500
200
0,01~82K
Testikohde
Määrittelyt
Testimenetelmä
SJ1330-78
Juotettavuus
Juote virtaa vapaasti ja lyijy kostuu
235±5℃, 2s tarkka hitsausmenetelmä
Päätteen vetolujuus
△R≤ ±(1%R+0,05Ω)
40N
Ylikuormitus
△R≤ ±(1%R+0,05Ω)
5P, 5s
Vastus lämpötilan kanssa
△R≤ ±(1%R+0,05Ω)
-55℃~+155℃, 5 sykliä
Juotettu lämpö
△R≤ ±(1%R+0,05Ω)
350±10℃, 3,5±.5s
Ravistettu
△R≤ ±(1%R+0,05Ω)
Kiihtyvyys 490m/s², 11ms, 18 kertaa
Tärisevä
△R≤ ±(1%R+0,05Ω)
Taajuus 10-50Hz, kiihtyvyys 90m/s², 6h
Pintalämpötilan nousu
≤275℃
VR
Kosteuslämpö, vakaa tila
△R≤ ±(5%R+0,05Ω)
Lämpötila 40±2℃, kosteus 93+2-3%, 21 päivää
Kuormituksen kestoikä
△R≤ ±(5%R+0,05Ω)
1000h nimellistehon kuormitus huoneenlämmössä
.
Pakettiluettelo:
1 x RX24 200W 1R Vastus
Huomautus:
1. Salli 0-1 cm virhe manuaalisen mittauksen vuoksi. Kiitos ymmärryksestäsi.2. Näyttöjä ei ole kalibroitu samalla tavalla, valokuvissa näkyvä kohteen väri saattaa näyttää hieman erilaiselta kuin todellinen kohde. Ota todellinen vakiona.
