Ominaisuudet:

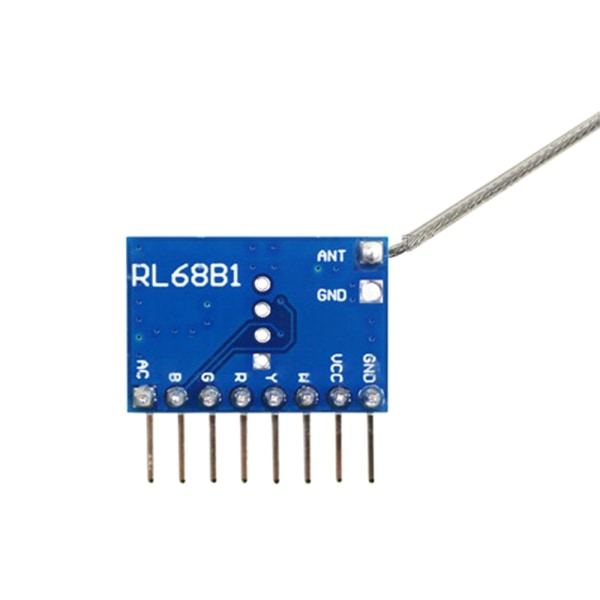

RL68B1 Bluetooth-yhteensopiva mesh moduulikortti, ulkoisella antennilla.
Tarjoa erilaisia ​​valonsäätötiloja, joista valita, yksivärinen valo, kaksivärinen valo, RGB-värivalo, RGB + valkoinen valo, RGB + kaksivärinen valo.
Useita PWM-taajuuksia, 1k, 4k, 8k, 16k, 24k CAN mukauttaa tarpeidesi mukaan.
RL680 siru-SOP16, alhainen power , pilvipalvelun laajennus, turvallisempi ja vakaampi.
APP suoran yhteyden ohjaus, porttitietä ei tarvita.
Laajat sovellukset, kuten Jane-lamppu, kohdevalo, polttimo, valonauha, paneelivalo, säleikkövalojen ohjaus ja paljon muuta.
Tekniset tiedot:
Päämateriaali: Printed piirilevy
Väri: Sininen
Koko: n. 21x13 mm / 0,83x0,51 tuumaa
Taajuusalue: 2,4 GHz
Suurin vastaanottoherkkyys: >-91 dBm
Suurin power: Alle 10 dBm
Jännitteen tuloalue: 2,3V-3,3V
Älykkään valaistuksen moduulin käyttölämpötila: -40 ℃ ~ +85 ℃
Power : Lepotila niinkin alhainen kuin 6uA
Tukee Mesh toimintoa
Erilaiset oheislaitteiden liitännät
Enintään 5 PWM-lähtöä
Enintään 6 mukautettavaa GPIO:ta
Tukee pisteestä pisteeseen ja pisteestä monipisteeseen viestintää
Tukiverkko: Langaton Bluetooth-yhteensopiva
Antenniliitäntätapa: Ulkoinen
8-pin toiminnot:
GND: moduulin maatulo
VCC: 3,3 V power
W-: kylmä valkoinen PWM-lähtö
Y-: lämmin valkoinen PWM-lähtö
R-: punainen PWM-lähtö
G-: vihreä PWM-lähtö
B-: sininen PWM-lähtö
AC: varata AC-tunnistusnasta
Huomautus:
Salli manuaalisen mittauksen aiheuttamat 1-2 cm virheet, varmista, että et välitä ennen tilaamista.
Eri näyttöjen välisistä eroista johtuen kuva ei välttämättä vastaa kohteen todellista väriä.
Pakkaus sisältää:
1-osainen RL68B1 Bluetooth-yhteensopiva mesh
