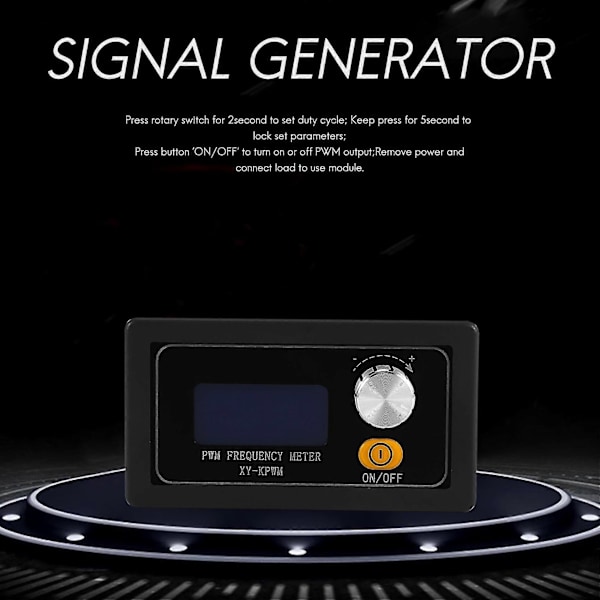

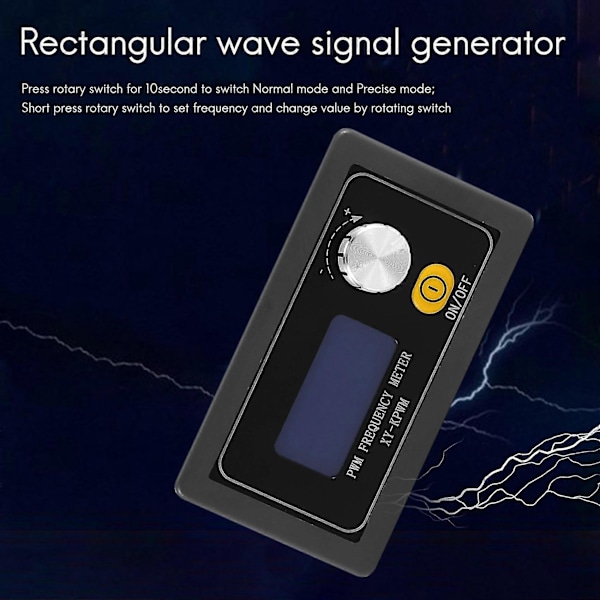

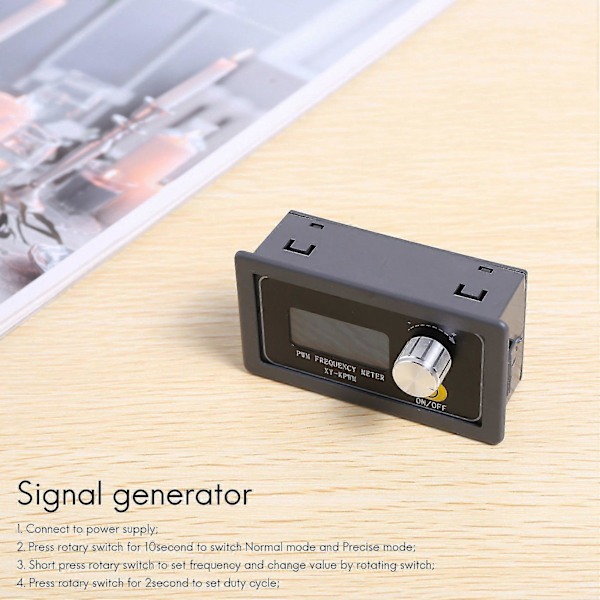

Käyttövaiheet:1. Kytke virtalähteeseen;2. Paina kytkintä 10 sekuntia vaihtaaksesi normaalin ja tarkan tilan välillä;3. Paina kytkintä lyhyesti asettaaksesi taajuuden ja muuttaaksesi arvoa kääntämällä kytkintä;4. Paina kytkintä 2 sekuntia asettaaksesi käyttöasteen;

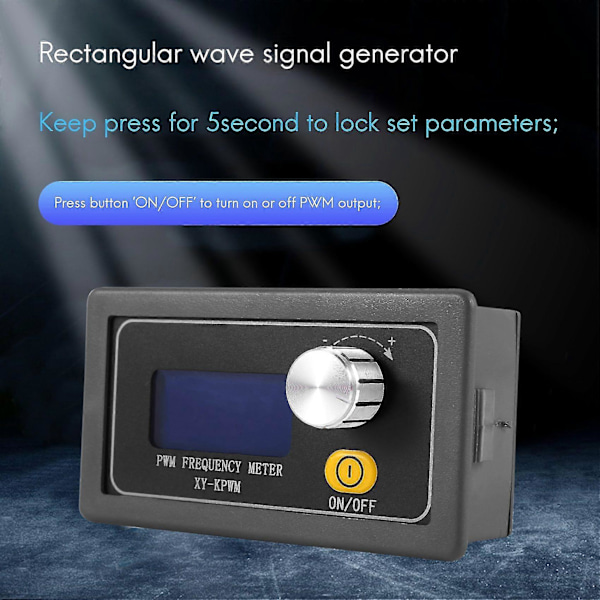

5. Pidä painettuna 5 sekuntia lukitaksesi asetetut parametrit;

6. Testaa;7. Paina 'ON/OFF'-painiketta kytkeäksesi PWM-ulostulon päälle tai pois päältä;

8. Irrota virta ja kytke kuorma moduulin käyttöä varten.

XY-KPWM-signaaligeneraattori on laite, joka tuottaa sähköisiä signaaleja tietyillä taajuuksilla, neliöaallolla ja ulostulotasoilla. Sitä käytetään signaalilähteenä tai virityslähteenä testausta varten. Käytetään laajalti tuotantokäytännössä ja -tekniikassa.

1. Ulkokuorella

2. LCD-teräväpiirtonäyttö

3. UART-tuki

4. Taajuuden säätöä tukeva

5. Käyttöasteen säätöä tukeva

6. Erittäin tarkka tunnistus

7. Tukee virrankatkaisumuistitoimintoa

8. 1-kanavainen PWM-ulostulo

9. Kaksoiskäyttötila

10. Nuppi tukee lukitustoimintoa virhetoimintojen välttämiseksi

11. Tukee ulostulon aktivointia

Parametrit:

1. Tuotteen nimi: XY-KPWM PWM-signaaligeneraattori;

2. Malli: XY-KPWM;

3. Käyttöjännite: DC 3,3 V - 30 V;

4. Taajuusalue (normaali tila): 1 Hz ~ 150 KHz;

5. Taajuusalue (tarkka tila): 1 Hz ~ 15 KHz;

6. Taajuustarkkuus: 2 %;

7. Käyttöasteen tarkkuus: 1 % normaalitilassa;

8. Käyttöasteen tarkkuus: 0,1 % tarkassa tilassa;

9. Käyttöasteen alue: 0,00 % - 100 %;

10. Lähtövirta: Noin 5-30 mA;

11. Lähtöamplitudi: Sama kuin tulojännite;

12. Käyttölämpötila: -40 Celsius ~ 85 Celsius

13. Käyttökosteus: 0 % ~ 95 % RH;

Sovellus:

1. Neliöaaltosignaalin generaattori, joka tuottaa neliöaaltosignaalin kokeelliseen kehitykseen;

2. Käytetään neliöaaltosignaalin tuottamiseen, joka ohjaa moottoriohjainta;

3. Luo säädettäviä pulsseja MCU:n käyttöön;

4. Himmennin;

5. Nopeudensäädin;

väri: musta

Materiaali: muovi

koko: 71 * 39 mm

Paketin sisältö:

1 * Signaaligeneraattori

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.

Huomaa: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
