upouusi ja korkealaatuinen\r
Ominaisuudet:\r
Ohjaa LEDiä, moottoria, solenoidiventtiiliä ja muita kuormia suoraan.\r
Voidaan käyttää taajuuden ja pulssisuhteen säätämiseen, sopii LEDin kirkkauden ja moottorin nopeuden säätämiseen.\r
Kaksi tilaa voidaan valita: PWM: taajuuden (jatkuva) ja pulssisuhteen säätö. Pulssien määrää ei voida asettaa tässä tilassa, ja pulssi on sykli päällä tai pois päältä. PULSSI: positiivinen pulssinleveys ajalle, negatiivinen pulssinleveys ajalle, virran kytkemisen viivekäynnistys ajalle ja pulssien määrä on säädettävissä.\r
Käynnistys- ja pysäytyspainikkeella voidaan ohjata signaalin ulostuloa ja pysäytystä.\r
Käytetään laajalti teollisuudessa DC-moottorin nopeuden säätelyyn, teollisuuden kuljetinhihnan nopeuden säätelyyn, valaistuksen ja valaistuksen välitykseen, tietokoneen virtalähteen jäähdytykseen, DC-puhaltimille jne..\r
\r
\r
Määrittely:\r

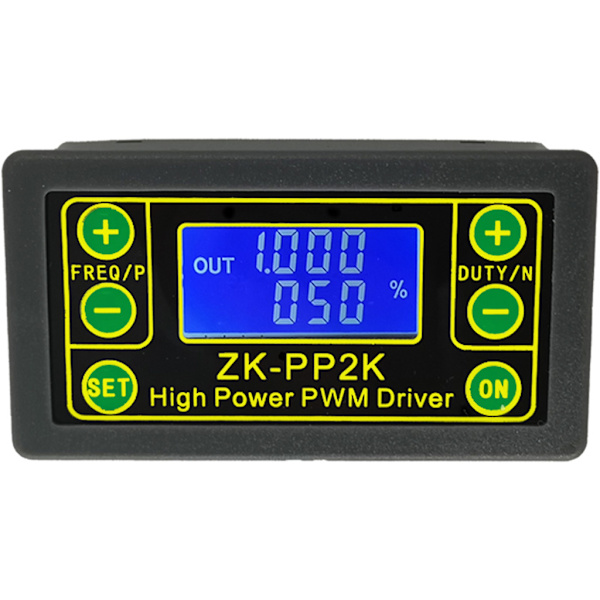

Malli: ZK-PP2K\r
Materiaali: PVC ja lasikuitulevy\r
Koko: n. 79 x 43 x 30 mm / 3,11 x 1,69 x 1,18 tuumaa\r
Käyttöjännite: 3,3-30 V\r
Taajuusalue: 1 Hz - 150 kHz, tarkkuus on noin 2 %. Moottorin nopeuden säätö valitsee yleensä 20 kHz.\r
Pulssisuhdealue: 0-, 1 % askel.\r
Pulssien määrä: 1-9999 tai ääretön (näyttö '----' tarkoittaa ääretöntä).\r
Viiveen ulostuloaika: 0,000 s - 9999 s, vähimmäismäärä voidaan asettaa 1 ms.\r
Positiivinen ja negatiivinen pulssinleveys: 0,000 s - 9999 s, vähimmäismäärä voidaan asettaa 1 ms.\r
Ulostulon kuormituskapasiteetti: alle 8A (MOS-kytkinputki).\r
Ulostulon amplitudi: Amplitudi on yhtä suuri kuin syöttöjännite (OUT+ on kytketty suoraan V+-moduuliin).\r
Väri: Kuten kuvassa\r
Määrä: 1 kpl\r
\r
Moduulin kuvaus:\r
I Painikkeen käyttöohjeet:\r
1. MOS-putken kytkintyyppinen ulostulo, ei aaltomuotoa;\r
2. Avautumiskertojen määrä saavuttaa asetetun arvon, ulostulo pysäytetään automaattisesti ja 'out' katoaa;\r
3. Paina On-painiketta ohjataksesi ulostulon alkua ja loppua. OUT katoaa osoittaen, että ulostuloa ei ole, ulostulon sammutus;\r
4. Virran kytkemisen nollaus ON-painikkeella kytkee ulostulon päälle, laskee avautumiskertojen määrän uudelleen;\r
\r
II PWM-tila (näytössä on \"%\" PWM-tilaa varten)\r
1. Tehdasasetustila on PWM-tila, FREQ+ ja FREQ-näppäimet asettavat taajuuden, DUTY+ ja DUTY-painikkeet asettavat pulssisuhteen; lyhyt painallus STOP\r
painikkeen ohjaussignaalin ulostulo tai pysäytys, pysäytysulostulo on 0, näyttö näyttää \"OUT\"-merkin, koska ulostulo on olemassa, muuten se pysäyttää ulostulon; oletus\r
tehdastaajuus on 1 kHz ja pulssisuhde on 50 %.\r
2. Jos haluat vaihtaa PULSSI-tilaan, paina pitkään SET-painiketta (yli 6 sekuntia), älä vapauta, näet näytön muuttuvan, \"%\"\r
katoaa, se on PULSSI-tila.\r
\r
III PULSSI-tila (näytön oikealla puolella ei ole \"%\" on PULSSI-tila)\r
1. LCD-näytön ylärivi näyttää positiivisen pulssinleveyden ajalle. P+ ja P- painikkeet asettavat parametrin. LCD-näytön alarivi\r
näyttää negatiivisen pulssinleveyden ajalle. N+ ja N- painikkeet asettavat parametrin. Paina STOP-painiketta ohjataksesi signaalin ulostuloa tai pysäytystä.\r
Kun ulostulo on pysäytetty, ulostulo on 0. Näyttö näyttää \"OUT\" ulostuloa varten, muuten se pysäyttää ulostulon; oletus tehdasasetus positiivinen pulssi\r
leveys on 0,5 sekuntia ja negatiivinen pulssinleveys on 0,5 sekuntia.\r
2. Pulssien määrä ja viive ajan asettamiseen - Paina PULSSI-tilassa SET-painiketta pitkään 2 sekunnin ajan ja vapauta sitten, siirry pulssien määrään\r
ja viiveen ajan asetusliittymään, näyttö näyttää SET, se sammutetaan ja tyhjennetään sisäänpääsyn jälkeen. ;P+ ja P- painikkeet asettavat viiveen ajalle, N+\r
ja N- painikkeet asettavat pulssien määrän, tehdasasetusviive ajalle on 0 sekuntia, pulssien määrä on ääretön (näyttö ----); paina sitten SET\r
painiketta 2 sekunnin ajan, se palaa automaattisesti pulssiliittymään, paina STOP-painiketta, viiveen asettamisen jälkeen ajalle, aloita asetetun\r
pulssien määrän antaminen. Jos pulssien määrä on lähetetty, se antaa automaattisesti 0. Jos jaksoa ei ole lähetetty, STOP-painikkeen painaminen sammuttaa sen.\r
Ulostulopulssi sammutetaan ja tyhjennetään, ja asetettu pulssien määrä annetaan joka kerta, kun se käynnistetään.
