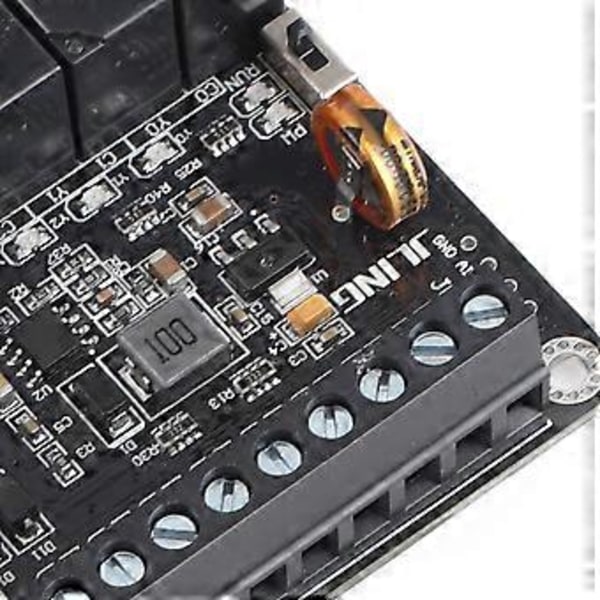

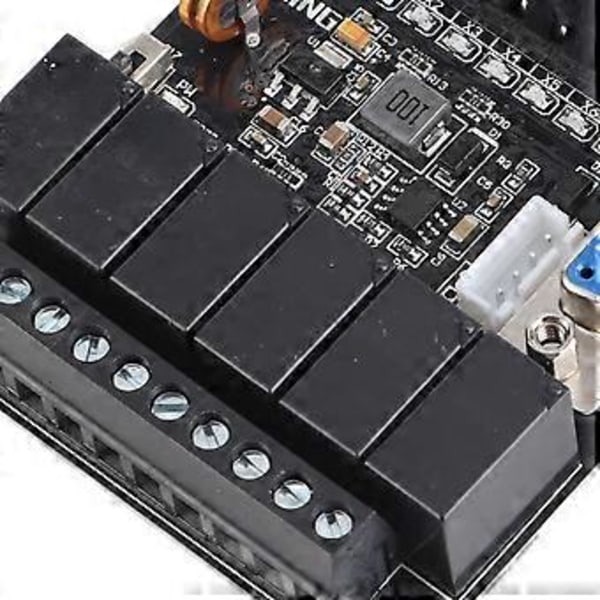

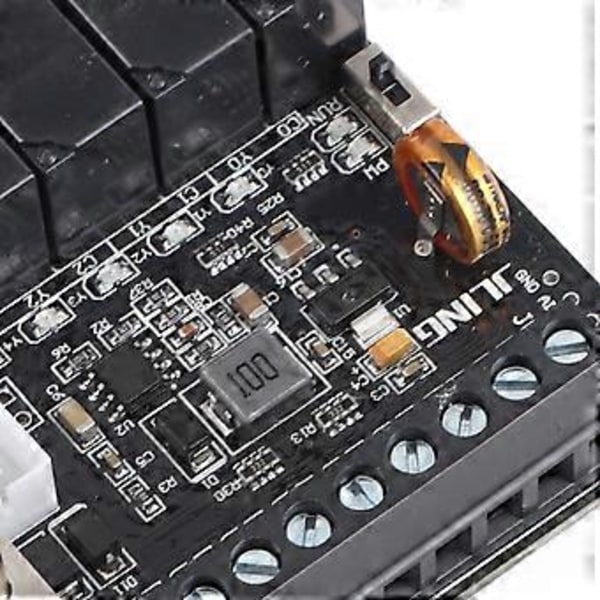

Ominaisuudet: PLC:ssä on vahva häiriösuojattu teollisuusluokan 32-bittinen MCU, ja se tukee GX Developeria ja GX Works2:ta. Se tukee super-salausta, kunhan PLC-tilassa syötetään avainsana 11111111, ei ole lukutoimintoa, vain ohjelman lataaminen on mahdollista, jotta käyttäjäohjelmaa ei voida murtaa. PLC-kortti käyttää suoraan GX-ohjelmointiohjelmistoa tikapuu-kaavioon, joka kirjoitetaan suoraan PLC:hen ja jota voidaan valvoa verkossa. Kattava ja järjestelmällinen häiriösuojaus, virtalähdepiirissä on useita häiriösuojausmalleja ja se voi toimia haitallisessa sähkömagneettisessa häiriöympäristössä. Käytetään laajalti kaikenlaisessa teollisessa automaattisessa ohjauksessa, kuten metallurgiassa, kemiassa, muoveissa, tekstiileissä, elintarvikkeissa, pakkauksissa, painatuksessa, rakennusmateriaaleissa, puutavarakaupassa, keskusilmastoinnissa, ympäristönsuojelulaitteissa ja teollisissa yksittäisprosessien ohjauslaitteissa teollisessa kokoonpanolinjassa, erilaisissa työstökoneissa. Tekniset tiedot: Malli FX1N-14MR Lähtötyyppi Relelähtö Tulopisteet 8 pistettä Lähtöpisteet 6 pistettä Virtalähteen jännite DC24V Muistikapasiteetti 8000 askelta Nopea tulo 3K/AB-vaihe Nopea lähtö Ei Yhdistäminen tekstinäyttöön Tuettu Yhdistäminen kosketusnäyttöön Tuettu Ohjelmointiohjelmisto GX Developer tai GX Works2 Toiminnallinen ohjaustila Tallenna ohjelman toistuva skannaustila Tulo-lähtöohjaustila Eräkäsittelytila (kun suoritetaan END-komento, tulo-lähtö virkistyskomento, pulssin sieppaus toiminnolla) Ohjelmointikieli Rele symbolitila + askeltikkaat kaaviotila (tai SFC) Tikapuu kaavio Ohjelmointiohjelmisto GX-Developer Ohjelmamuisti Ohjelmakapasiteetti, muoto Sisäänrakennettu 8K askelta EEPROM (ei tarvitse tallennuspariston tukea) Komentotyyppi Sarjaohjauskomento 27 Askel tikapuu kaaviokomento 2 Perussovelluskomento 102 Toiminnon käsittelynopeus Peruskomento 0,15-0,5us/komento Sovelluskomento 0,5~10us/komento Tulo-lähtöpisteet Tulopisteet Tulo: opto-isolaattori X000~X17 (oktaaliluku) Kaikkiin tulopisteisiin voidaan asettaa suodatusaika 0-255mS ohjelmistolla Lähtöpisteet Rele Y00-Y15 (oktaaliluku) Apurele Normaali käyttö M0~M383 384 pistettä Pito käyttö (EEPROM Pito) M384~M1535 1152 pistettä Erikoiskäyttö M8000~M8255 256 pistettä Tila Alkuperäinen tilakäyttö (EEPROM Pito) S0~S9 10 pistettä Pito käyttö (EEPROM Pito) S10~S999 990 pistettä Ajastin (Viive asetettu PÄÄLLE) 100ms T0~T199 200 pistettä (0,1~3,276,7 sekuntia) VR1: D8030 VR2: D8031 VR3: D8032 10ms T200~T245 46 pistettä (0,01~327,67 sekuntia) 1ms kumulatiivinen T246~T249 4 pistettä (0,001~32,767 sekuntia) 100ms kumulatiivinen T250~T255 6 pistettä (0,1~3,276,7 sekuntia) EEPROM pito Laskuri 16-bittinen lisäystila C0~C15 16 pistettä (0~32, 767 laskuria) 16-bittinen lisäystila (EEPROM Pito) C16~C199 184 pistettä (0~32, 767 laskuria) 32-bittinen nopea kaksisuuntainen C200~C219 20 pistettä (-2,147,483,648~+2,147,483,647) laskenta 32-bittinen lisäys/miinus kaksisuuntainen (EEPROM Pito) C220~C234 15 pistettä (-2,147,483,648~+2,147,483,647) laskenta Nopea laskuri (EEPROM Pito) C235~C255 Datarekisteri (käytä paria 32-bittisenä) 16-bittinen yleinen käyttö D0~D127 128 pistettä 16-bittinen pito käyttö (EEPROM Pito) D128~D2047 1920 pistettä 16-bittinen erikoiskäyttö D8000~D8255 256 pistettä 16-bittinen muokkausosoite V0~V7, Z0~Z7 16 pistettä Osoitin JAMP, CALL haarautumiskäyttö P0~P127 128 pistettä Pesäpääohjauskäyttö N0~N7 8 pistettä Vakio Desimaaliluku (K) 16-bittinen: -32,768~+32,767 32-bittinen: -2,147,483,648~+2,147,483,647 Heksadesimaali (H) 16-bittinen: 0~FFFF 32-bittinen: 0~FFFFFFFF Paketti sisältää: 1 x PLC.
