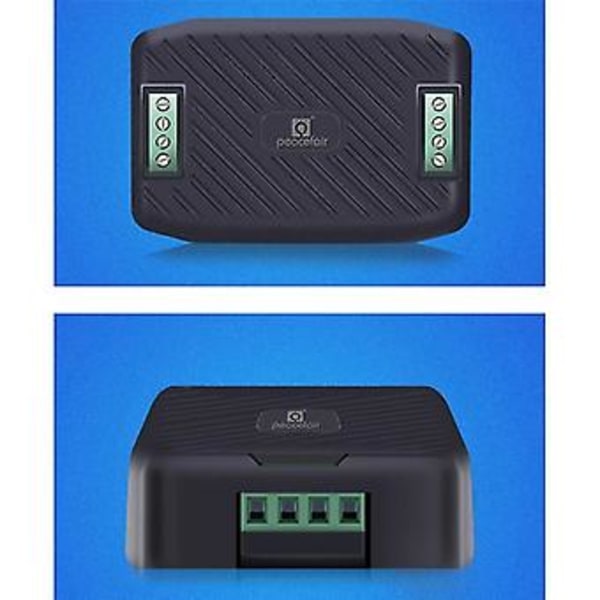

PZEM-017 DC -kommunikaatiomoduuli on pääasiassa tarkoitettu DC-jännitteen, virran, aktiivisen tehon, taajuuden ja energiankulutuksen mittaamiseen. Moduulissa ei ole näyttötoimintoa, vaan tiedot luetaan RS485-liitännän kautta. PZEM-017: Mittausalue 50A, 100A, 200A, 300A (virta-alue riippuu ulkoisen shunttimäärityksestä). Lataa ohjelmisto ja käyttöohje napsauttamalla tätä linkkiä: Linkki: http://.mediafire.com/file/vtvevyvattxi5sy/PZEM003%25EF%25BC%258C017-Master-English.zip/fileKäyttöjännite: 0,05 ~ 300 VDC, kun testijännite on alle 7 V, käytä syöttötilaa, resoluutio: 0,01 V. Testijännite: 0,05 ~ 300 VDC. Nimellisarvo: 0,02A-300A/0,2-90kW. Mittaustarkkuus: 1,0 luokka1 Virta1.1 Mittausalue: 0,01-10A (PZEM-003); 0,02-300A (PZEM-017; voidaan yhdistää 50, 100, 200, 300A neljään erilaiseen shunttiin). 1.2 Resoluutio: 0,01A1.3 Mittaustarkkuus: 1 %2 2.1 Mittausalue: 0,2-90kW (PZEM-017)2.2 Resoluutio: 0,1W2.3 Mittaustarkkuus: 1 %3 Energiankulutus3.1 Mittausalue: 0-9999kWh3.2 Resoluutio: 1Wh3.3 Mittaustarkkuus: 1 %Nollaa energia: käytä ohjelmistoa nollataksesi. KommunikaatioliitäntäRS485-liitäntä. KommunikaatioprotokollaFyysinen kerrosprotokollaFyysinen kerros käyttää UART-RS485-kommunikaatioliitäntää. Baudinopeus on 9600, 8 databittiä, 2 pysäytysbittiä, ei pariteettia. Muut ohjeet:1 RS485-liitäntä on passiivinen lähtö, tarvitsee ulkoisen 5 V:n syötön ja ulkoisen syötön tulisi olla suurempi kuin 100 mA.2 Kun tulotestijännite on alle 7 V, on syötettävä 5 V:n käyttöjännite -USB-portin kautta;3 Huomautus: Älä käytä tietokoneesi USB-porttia syöttönä, muuten se voi vahingoittaa tietokonettasiVäri: mustaMateriaali: Muovi + MetalliKoko: 90 x 60,5 x 23 mmPakkauksen sisältö:1X PZEM-017-moduuli1X 50A shuntti1X USB-kaapeliVain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
