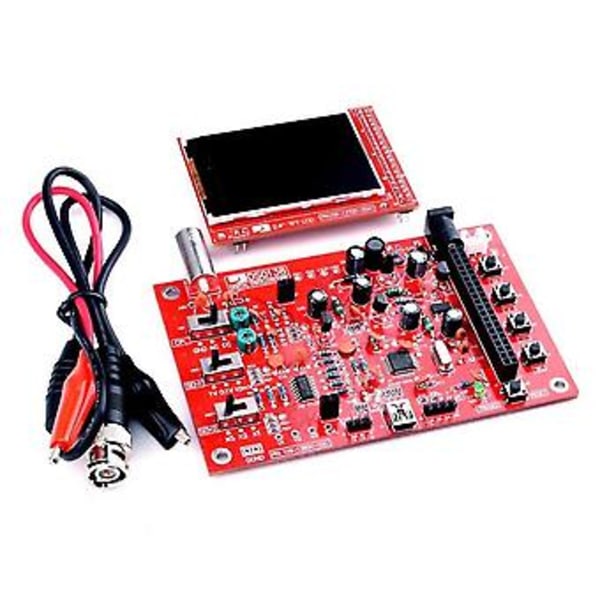

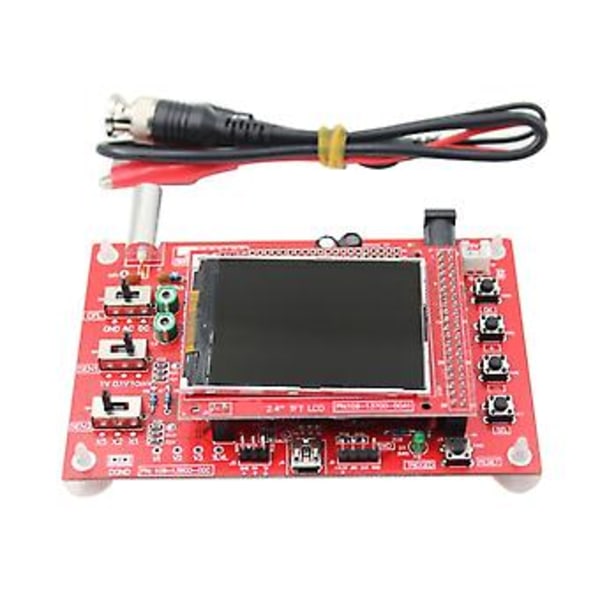

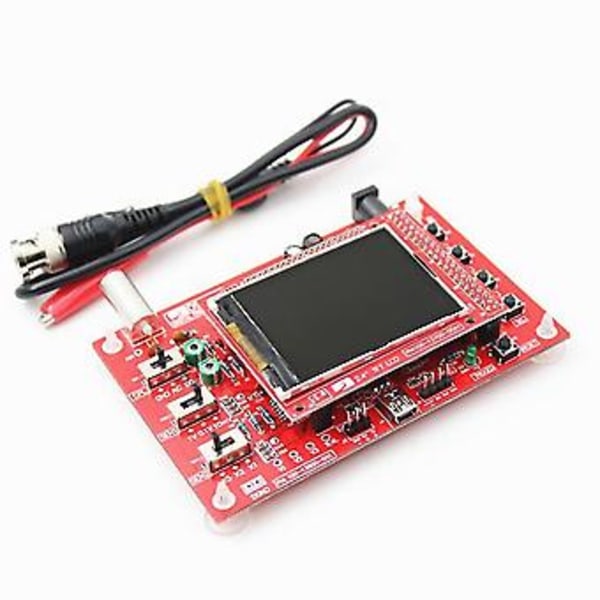

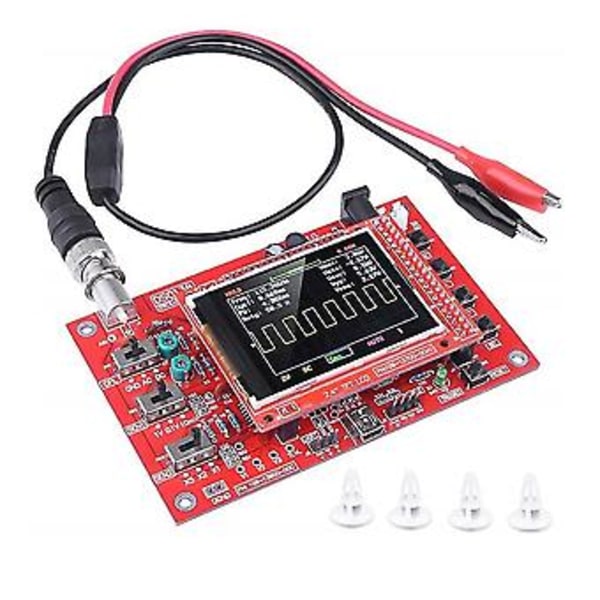

Tämä sarja käyttää ARM Cortex-M3 -prosessoria (STM32F103C8) ja sisältää 2,4 tuuman värillisen TFT-näytön, jota voidaan käyttää ARM-testikehitysalustana. Voidaan jatkokehittää tämän sarjan pohjalta, esimerkiksi muuttaa millivolttimittariksi. Automaattisilla, säännöllisillä ja kertaliipaisutiloilla, helppo kaapata hetkellinen aaltomuoto. Mukana 1 Hz / 3,3 V kanttiaaltolähde. Aaltomuodon parametrien digitaalinen näyttö, mukaan lukien taajuus, jakso, pulssin leveys, pulssisuhde, MAX./MIN././-Suurin reaaliaikainen näytteenottotaajuus: 1 MspsTarkkuus: 12 bittiäNäytepuskurin syvyys: 1024 tavuaAnaloginen kaistanleveys: 0 - 200 kHzPystysuuntainen herkkyys: 10 mV/Div - 5 V/Div (1-2-5 askelin)Säädettävä pystysuuntainen siirtymä indikaatiollaTuloimpedanssi: 1 MOhmSuurin tulojännite: 50 Vpp (1:1 koetin), 400 Vpp (10:1 koetin)Kytkentämenetelmiin kuuluvat DC/AC/GNDVaakasuuntainen aikaperusalue: 10 s/Div - 50 s/Div (1-2-5 askelin)Automaattisilla, perinteisillä ja yksittäisillä liipaisutiloilla on kätevää kaapata hetkellisiä aaltomuotojaLiipaisu nousevalla tai laskevalla reunallaSäädettävä liipaisutason sijainti indikaatiollaAaltomuoto ennen liipaisua voidaan havaita (negatiivinen viive)Aaltomuotonäyttö voidaan jäädyttää milloin tahansa (HOLD-toiminto)Mukana 1 kHz / 3,3 V kanttiaaltolähdeDigitaalinen näyttö aaltomuotoparametreilla, näytettävät parametrit ovat: taajuus, jakso, pulssin leveys, pulssisuhde, maksimiarvo, minimiarvo, keskiarvo, -to-arvo, Tallenna/palauta aaltomuoto, aaltomuoto ei katoa, kun virta katkaistaanVäri: PunainenMateriaali: ABSKoko: 18 x 12,5 x 3 cmPakkauksen sisältö:1 * DIY digitaalinen oskilloskooppisarja1 * KoetinVain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.Huomautus: Valo ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
