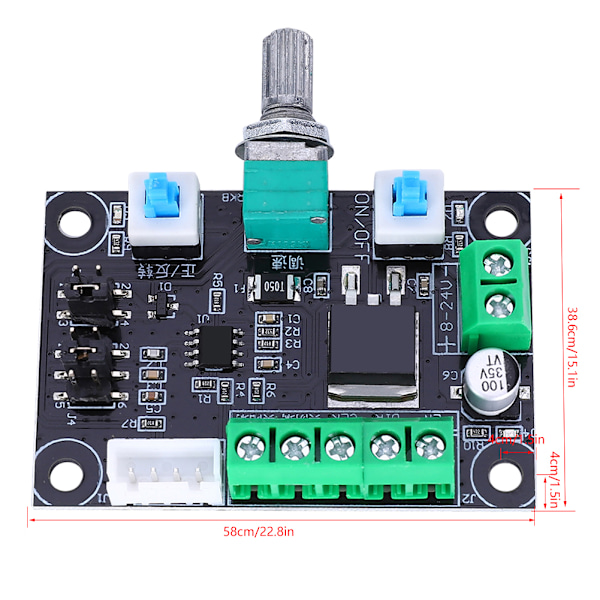

1. Tämä moduuli on pulssin generointimoduuli, joka voi tuottaa signaaleja askelmoottoreiden ohjaamiseen, kun sitä käytetään askelmoottoriohjaimien kanssa.

2. Yksinkertainen ohjain + askelmoottoriohjain + askelmoottori, jota voidaan käyttää yksinkertaisena ohjausalustana DC-virtalähteellä.

3. Ohjaimen korkeataajuuksinen signaali 5,4k-160kHz, matalataajuuksinen signaali 16,6kHz-2,4kHz, voidaan valita hyppyjohtimella.

4. Hyppyjohdinasetuksista riippuen voidaan generoida pulssi- ja PWM-signaaleja.

5. Moduuli voi mitata PUL- ja COYIN (tai COYANG) -portteja samanaikaisesti.

Tekniset tiedot:

- Tuotetyyppi: Askelmoottorin Ohjain

- Materiaali: Metalli

- Väri: Kuten kuvassa

Huomaa, että asynkronisen moottorin ohjaimen porttimerkinnät voivat olla erilaisia, mutta niillä on sama toiminto:

- EN = ENA = FREE mahdollistaa

- PUL = PULS = CLK pulssille

- DIR = CW = CWW suunnalle

Urosliittimelle:

- Yhdistä EN + PUL + DIR + anodin puolelle

- EN - kohtaan EN

- PUL - kohtaan CLK

- DIR - kohtaan DIR

Naarasliittimelle:

- Yhdistä EN - PUL - DIR - katodin puolelle

- EN + kohtaan EN

- PUL + kohtaan CLK

- DIR + kohtaan DIR

Pakkausluettelo:

1 x Askelmoottorin Ohjain, 2 x Ruuviprikkaa

Pakkauksen paino: Noin 150g.

Salli pieniä virheitä manuaalisen mittauksen ja erilaisten näyttöjen vuoksi.
