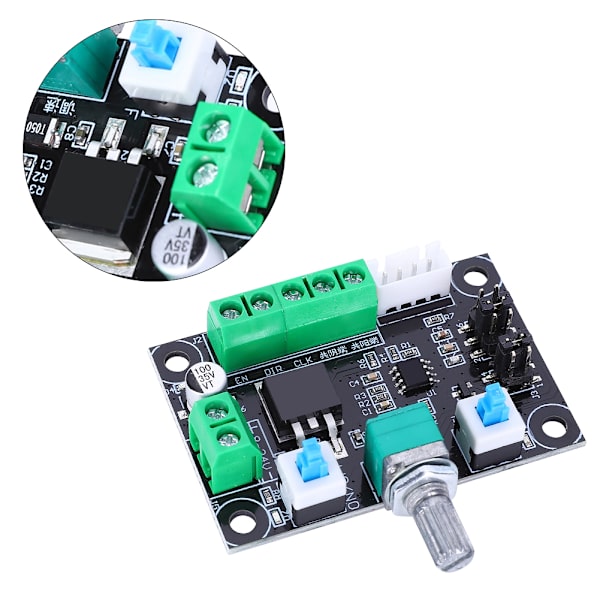

1. Tämä moduuli on pulssigeneraattorimoduuli, joka voi tuottaa signaaleja askelmoottorien ohjaamiseksi käytettäessä sitä askeleenohjaimien kanssa.

2. Yksinkertainen ohjain + askeleenohjain + askelmoottori, jota voidaan käyttää yksinkertaisena ohjausplatformina DC-virtalähteellä.

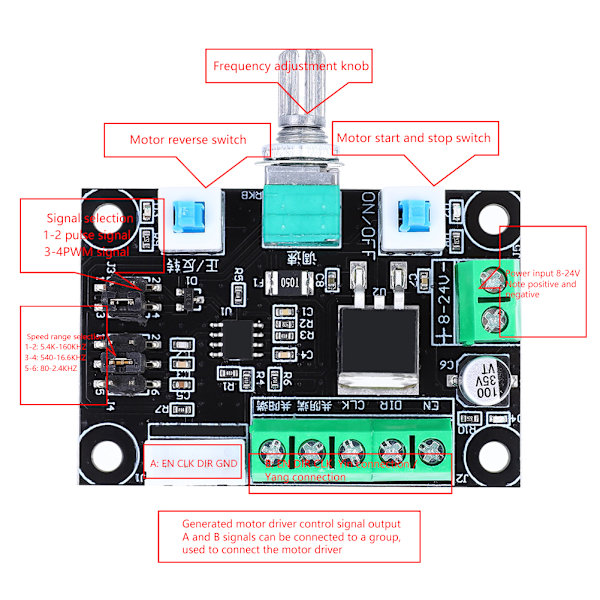

3. Ohjaimen korkea taajuussignaali 5,4k-160kHz, matala taajuussignaali 16,6kHz-2,4kHz, voidaan valita hyppyjohdon avulla.

4. Hyppyjohdon asetusten mukaan voidaan generoida pulssi- ja PWM-signaaleja.

5. Moduuli voi mitata PUL- ja COYIN- (tai COYANG-) portteja samanaikaisesti.

Tekniset tiedot:

- Tuotetyyppi: Askelmoottorin ohjain

- Materiaali: Metalli

- Väri: Kuten kuvassa

Huomaa, että asynkronisten moottorinohjainten porttien etiketit voivat olla erilaisia, mutta niillä on sama toiminto:

- EN = ENA = FREE aktivointiin

- PUL = PULS = CLK pulssille

- DIR = CW = CWW suunnalle

Urosliittimelle:

- Liitä EN + PUL + DIR + anodin puolelle

- EN - EN:lle

- PUL - CLK:lle

- DIR - DIR:lle

Naarasliittimelle:

- Liitä EN - PUL - DIR - katodin puolelle

- EN + EN:lle

- PUL + CLK:lle

- DIR + DIR:lle

Pakkauslista:

1 x Askelmoottorin ohjain, 2 x Ruuviprikat

Paketin paino: Noin 150g.
