Kuvaus

Sarja: Mini SAS

Johdon koko: 30AWG, tinattu kupari, OD: 0. 9x2.3,MM

Lukitus vastakappaleeseen: Salpalla

Pinnoitus: Au 30u min yli Ni 100u min

Syttyvyys: Kaapelin vaakasuora liekki, PCB 94V-0, PBT 94V-0

Sovellukset:

Data/Viestintä

RAID (Redundant Array of Independent Disks)

Työasemat

Rack Mount -palvelin

Palvelimet

Tallennusteline

Lähetysnopeus 12 Gbps.

Määrittely täyttää SAS 4.0:n.

Mekaaninen suorituskyky

Liitosvoima ja irrotusvoima

Kunto: EIA 364-13. Työnnä sisään ja vedä ulos nopeudella 25 mm/minuutti.

Liitosvoima: 55 N enintään Mini SAS:lle.

Irrotusvoima: 49 N enintään Mini SAS:lle.

Liitosvoima: 45 N enintään SATA-liittimelle.

Irrotusvoima: 10 N enintään SATA-liittimelle.

Sähköinen suorituskyky:

Kosketinvirran nimellisarvo - 0,5 ampeeria enintään per nasta liitettynä.

Jännitteen nimellisarvo - 30 VAC kosketukselle liitettynä tai ei.

Kosketinvastus - 30 mohm Max. Alkuperäinen, 15 mohm enintään rasitustestin jälkeen.

Dielektrinen kestävyysjännite - 500 VAC 1 minuutin ajan ilman taukoa.

Eristysvastus - 1000 mohm vähintään.

Signaalin eheys:

Liitetyn liittimen impedanssi: 100 ohm ± 15 %

Kaapelin absoluuttinen läpäisemättömyys: 100 ohm ± 10 %

Parikaapelin sovitus: ± 5 ohm

Yhteismoodin impedanssi: 25–40 ohmia

Vaimennus: -6 DB enintään 4,5 GHz:iin asti

Ristikuuluminen: -26 DB jopa 6 GHz:iin asti

Väri: Kuten kuvassa

Materiaali: Muovi + punottu lanka

Kaapelin pituus: 1 m / 0,5 m



Paketin sisältö:

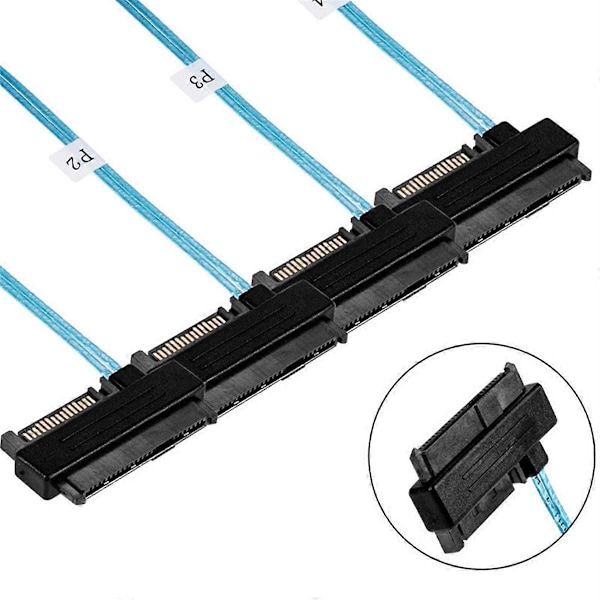

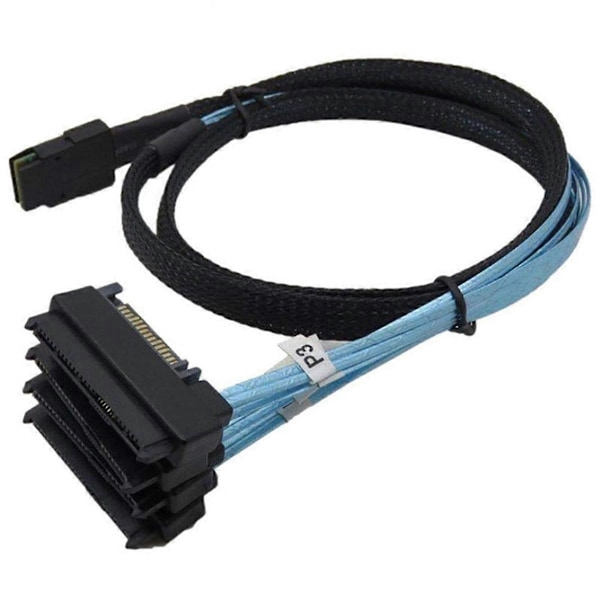

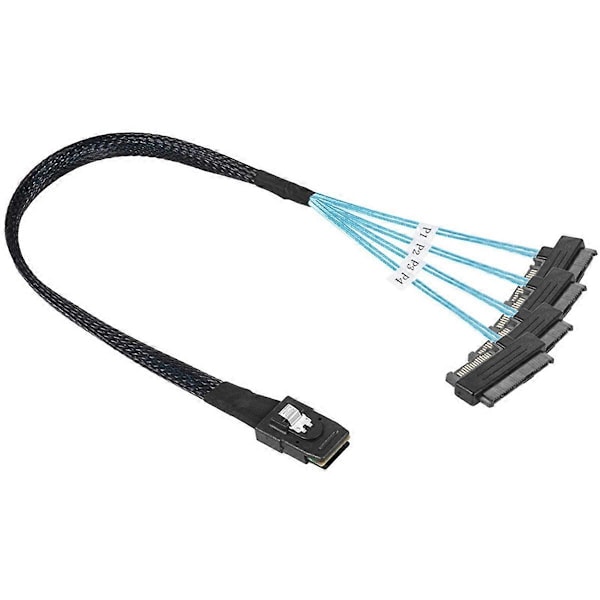

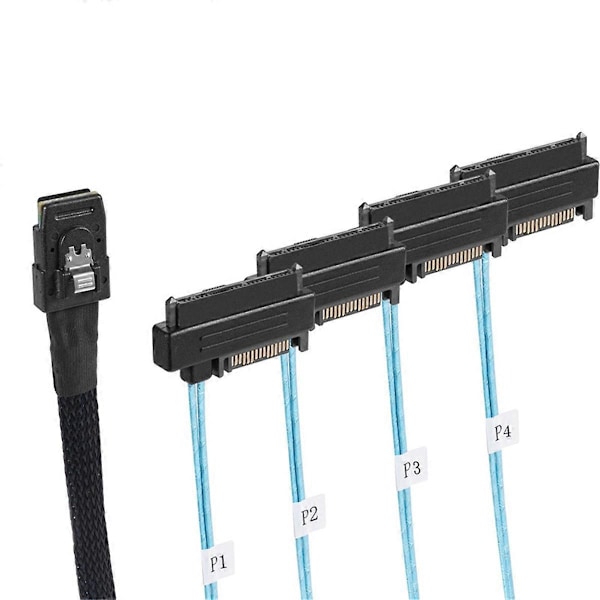

1 * Mini Sas Sff-8087 - 4 Sff-8482 -kaapeli

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
