Sarja: Mini SAS

Johdon koko: 30AWG, tinattu kupari, OD: 0,9x2,3,MM

Lukitus vastakappaleeseen: Salpalla

Pinnoitus: Au 30u' min yli Ni 100u' min

: Kaapeli vaakasuora liekki, PCB 94V-0, PBT 94V-0



Sovellukset:

Data/Viestintä

(Redundant Array of Disks)

Työasemat

Telineeseen asennettava palvelin

Palvelimet

Tallennusteline

Siirtonopeus 12 Gbps.

Määrittely täyttää SAS 4.0:n.

Mekaaninen suorituskyky

Liitosvoima ja irrotusvoima

Ehto: EIA 364-13. Työnnä sisään ja vedä ulos nopeudella 25 mm/minuutti.

Liitosvoima: 55 N enintään Mini SAS:lle.

Irrotusvoima: 49 N enintään Mini SAS:lle.

Liitosvoima: 45 N enintään SATA-liittimelle.

Irrotusvoima: 10 N enintään SATA-liittimelle.

Sähköinen suorituskyky:

Kosketinvirran nimellisarvo - 0,5 ampeeria enintään per nasta liitettynä.

Jännitteen nimellisarvo - 30 V AC kosketukselle liitettynä tai ei.

Kosketusvastus - 30 mohm Max. Alkuperäinen, 15 mohm enintään rasitustestin jälkeen.

Dielektrinen kestävyysjännite - 500 V AC 1 minuutin ajan ilman taukoa.

Eristysvastus - 1000 mohm vähintään.

Signaalin eheys:

Liitetyn liittimen impedanssi: 100 ohm 15 %

Kaapelin absoluuttinen läpäisemättömyys: 100 ohm 10 %

Parikaapelin sovitus: 5 ohm

Yhteismoodin impedanssi: 25 - 40 ohmia

Vaimennus: -6 DB enintään 4,5 GHz:iin asti

Ristikuuluminen: -26 DB jopa 6 GHz:iin asti

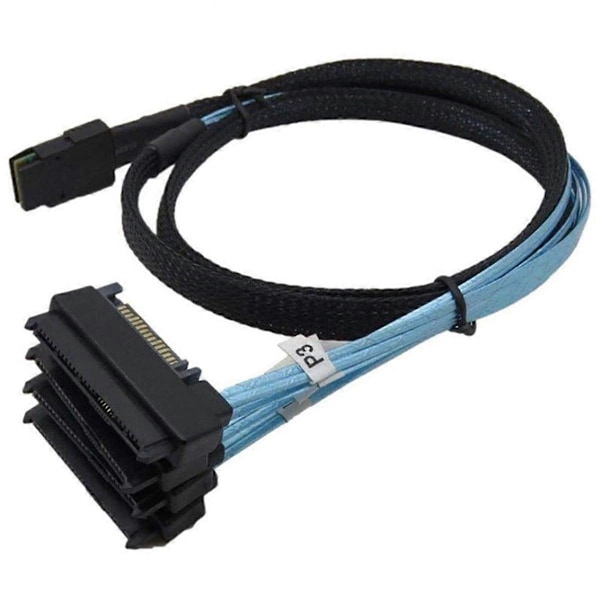

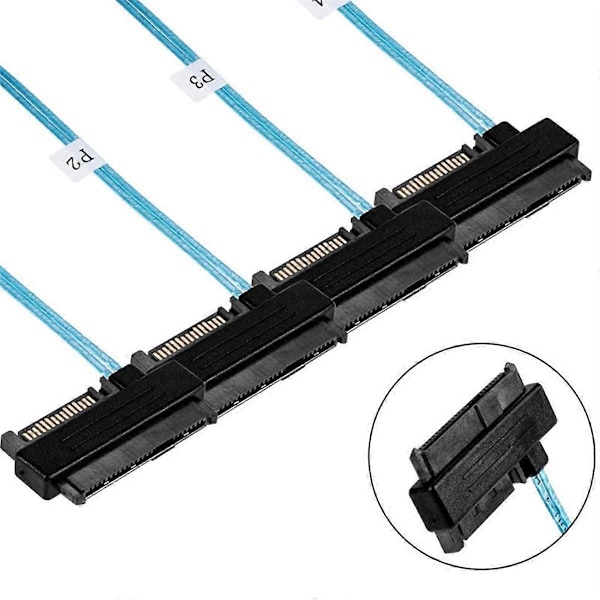

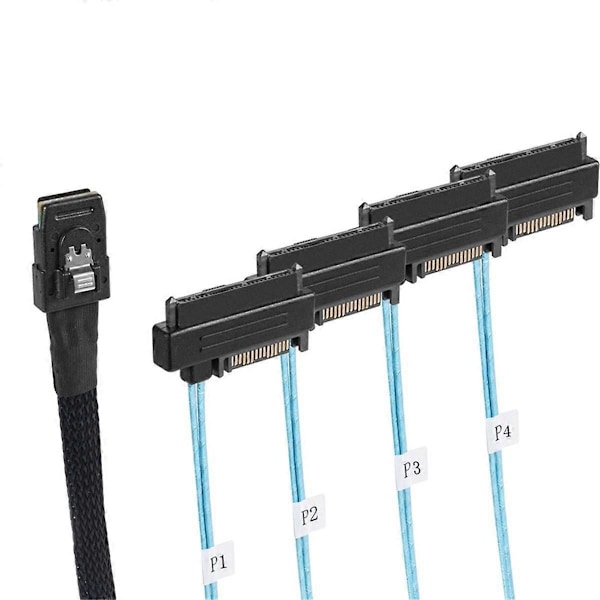

Väri: Kuten kuvassa

Materiaali: Muovi + punottu lanka

Kaapelin pituus: 0,5 m



Paketin sisältö:

1 * Mini Sas Sff-8087 - 4 Sff-8482 -kaapeli



Vain yllä oleva paketin sisältö, muita tuotteita ei sisälly toimitukseen.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Mittausvirhe on +/- 1-3 cm.
