Kuvaus

Sarja: Mini SAS

Johdon koko: 30AWG, tinattu kupari, OD: 0,9x2,3,MM

Lukitus vastapuoleen: Salpalla

Pinnoitus: Au 30u min yli Ni 100u min

Syttyvyys: Kaapeli Vaakasuora liekki, PCB 94V-0, PBT 94V-0

Sovellukset:

Data/Viestintä

RAID (Redundant Array of Independent Disks)

Työasemat

Telineeseen asennettava palvelin

Palvelimet

Tallennustelineet

Siirtonopeus 12 Gbps.

Määrittely täyttää SAS 4.0:n.
\Tekninen suorituskyky

Liitos- ja irrotusvoima

Ehdot: EIA 364-13. Aseta sisään ja vedä ulos nopeudella 25 mm/minuutti.

Liitos: 55 N enintään Mini SAS:lle.

Irrotus: 49 N enintään Mini SAS:lle.

Liitos: 45 N enintään SATA-liittimelle.

Irrotus: 10 N enintään SATA-liittimelle.

Sähköinen suorituskyky:

Kosketinvirran voimakkuus - 0,5 ampeeria enintään per nasta, kun se on liitetty.

Jänniteluokitus - 30 Vac liittimelle, kun se on liitetty tai ei.

Kosketusvastus - 30 mohm Max. Alkuperäinen, 15 mohm enintään rasitustestin jälkeen.

Dielektrinen kestävyysjännite - 500 Vac 1 minuutin ajan ilman katkeamista.

Eristysvastus - 1000 mohm vähintään.

Signaalin eheys:

Liitetyn liittimen impedanssi: 100 ohmia ± 15 %

Absoluuttinen kaapelin läpäisemättömyys: 100 ohmia ± 10 %

Kaapelin parin sovitus: ± 5 ohmia

Yhteismoodin impedanssi: 25 - 40 ohmia

Lisäyshäviö: -6 DB enintään 4,5 GHz:iin asti

Ristikuuluminen: -26 DB 6 GHz:iin asti

Väri: Kuten kuvassa

Materiaali: Muovi + punottu lanka

Kaapelin pituus: 1 m / 0,5 m



Paketin sisältö:

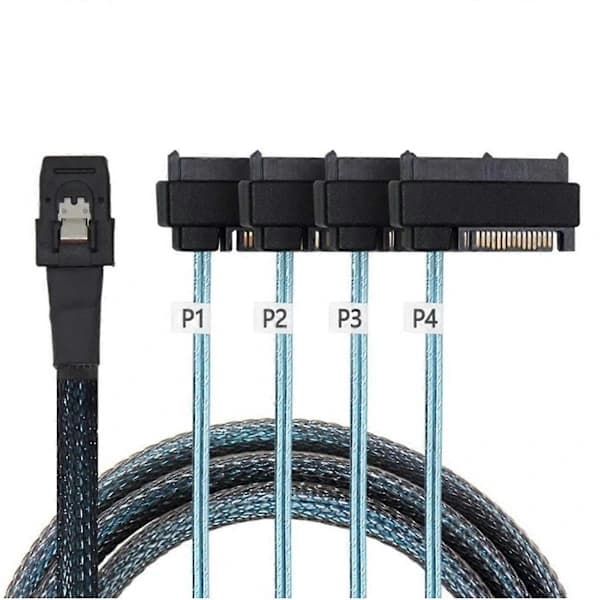

1 * Mini Sas Sff-8087 - 4 Sff-8482 -kaapeli

Vain yllä oleva paketin sisältö, muut tuotteet eivät sisälly.

Huomautus: Valon heijastus ja erilaiset näytöt voivat aiheuttaa sen, että kuvan kohteen väri poikkeaa hieman todellisesta. Sallittu mittausvirhe on +/- 1-3 cm.
