Lineaariohjauskiskosarja SBR16 2000 mm tarjoaa tasaisen ja tarkan lineaarisen liikkeen CNC-jyrsimille, 3D-tulostimille, laserkaiverruskoneille ja tee-se-itse-automaatiorakenteille. Tämä 78,7 tuuman kiskosarja yhdistää hiiliteräsakselit alumiinijalustaan ​​vakaan asennuksen ja tasaisen liikkeen takaamiseksi, kun taas kuulalaakeroidut liukupalat vähentävät kitkaa hiljaisen liikkeen takaamiseksi. Toistettavuus ja kuormankesto on suunniteltu minimoimaan nykimistä, jumiutumista ja kohdistusongelmia pitkillä iskuilla.

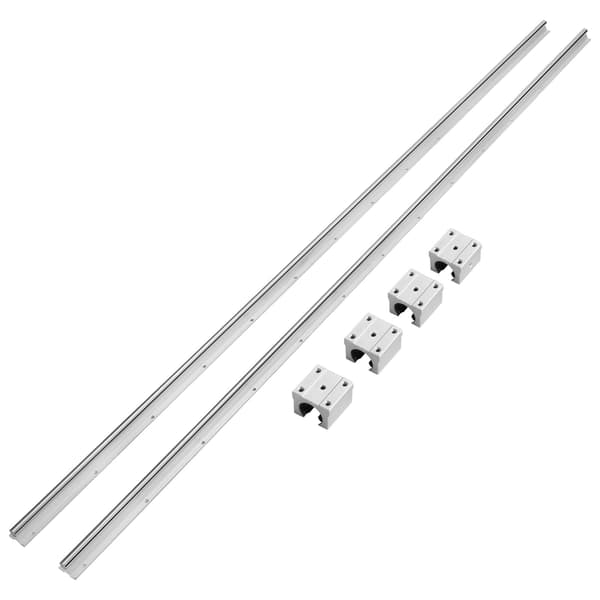

• Sisältää 2 × 78,7 tuuman / 2000 mm:n SBR16-ohjauskiskoa ja 4 × SBR16UU-laakeriliukupalaa


• Tarjoaa tasaisen, vähäkitkaisen liikkeen kuulalaakereilla, jotka takaavat hiljaisemman ja vakaamman liikkeen


• Tukee jopa 774 N:n dynaamisen ja 1180 N:n staattisen kuormituksen lohkoa kohden vaativiin kokoonpanoihin


• Parantaa tarkkuutta suorilla, yhdenmukaisilla 16 mm:n akseleilla toistettavan asemoinnin takaamiseksi


• Helpottaa asennusta esiasennetuilla kiinnitysrei'illä jäykällä alumiinialustalla

Pitkäiskuisille lineaariliikejärjestelmille suunniteltu SBR16-kisko- ja laakerisarja auttaa sinua rakentamaan tai päivittämään laitteita, jotka tarvitsevat vakaata seurantaa ja luotettavaa tarkkuutta. Kromattu pinta tukee korroosionkestävyyttä työpajaympäristöissä, ja yhteensovitettu kisko-lohkorakenne pitää liikkeen hallinnassa kuormituksen aikana. Ihanteellinen CNC-koneille, jyrsin-/sorvikelkoille, jyrsinpöydille, kaiverruskoneille ja automaatiolaitteistoille, joissa kohdistus on tärkeää. Hanki omasi jo tänään ja saat luotettavan perustan tasaisempaan liikkeeseen ja puhtaampiin tuloksiin.


Tekniset tiedot

• Ohjainkiskon pituus: 78,7 tuumaa / 2000 mm (kpl)


• Määrä: 2 kiskoa + 4 liukupalaa


• Akselin halkaisija: 16 mm


• Materiaalit: runsashiilinen teräs ja alumiini; kromattu pinta


• Liukupalan koko: 45 × 45 × 33 mm (1,8 × 1,8 × 1,3 tuumaa)


• Dynaaminen kuormitus (palaa kohden): 774 N


• Staattinen kuormitus (palaa kohden): 1180 N


• Kiinnitysreikien etäisyys: A 32 mm (1,3 tuumaa), B 30 mm (1,2 tuumaa)


• Tuotteen mitat (P × L × K): 2000 × 80 × 32,2 mm (78,7 × 3,1 × 1,3 tuumaa)


• Nettopaino: 10,3 kg (22,7 paunaa)
