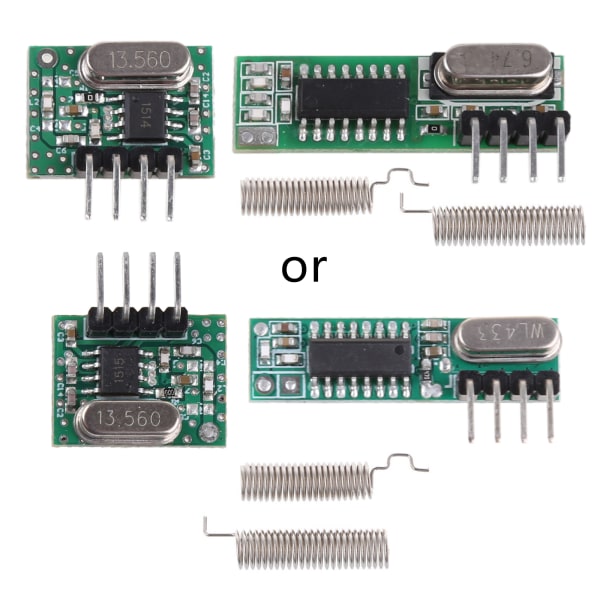

Viitenimike: 1 set 433Mhz RF Superheterodyne -vastaanottimen lähetinmoduulisarja antennilla Arduinolle/ARM/MCU:lle
Kuvaus:
1. Vastaanotinmoduuli:
Ominaisuudet:
Langaton WL101-341 superheterodyne -vastaanotinmoduuli vastaanottaa UHF ASK -demodulaattoreita, jotka tukevat ASK- ja OOK-modulaatiota.
Vastaanotinmoduulilla on korkea herkkyys (-110 dBm),
Pienitehoinen suorituskyky sekä korkea dynaaminen alue (yli 60 dB).
Moduuli käyttää erittäin integroitua sirua, rakennettua etupään hiljaista vahvistinta, sekoittimia, suodattimia, taajuussyntetisaattoripiiriä jne., CAN maksimoida signaalin optimoinnin.
Pieni power
Hyvä selektiivisyys ja väärän säteilyn vaimennus.
Hyvä paikallinen oskillaattorin säteilyn vaimennus, useiden vastaanotinmoduulien kanssa (eli useamman kuin yhden tulon kanssa) ja ne eivät häiritse toisiaan, käytetään yhdessä vaikuttamatta vastaanottoetäisyyteen.
Useita siirtonopeuksia, yleinen moduuli 2KHz, jopa 10KHz.
Sovellusympäristö:
Kaukosäätimen kytkin, vastaanotinmoduuli, moottoripyörät, autojen varkaudenestotuotteet, kodin turvatuotteet, sähköovet, ikkunaluukut, ikkunoihin, kaukosäätimen pistorasia, kaukosäädin LED, kaukosäädin kaukosäädin sähköovet, autotallin oven kaukosäädin, kaukosäädin sisäänvedettävät ovet, kauko-ohjattu tilavuusportti, kattilaovet, kauko-ohjattu ovenavaaja, ovensulkulaitteen ohjausjärjestelmä, kaukosäätimen verhot, hälytysisäntä, hälytin, kaukosäädin moottoripyörän sähköinen kaukosäädin autoihin, kaukosäädin MP3.
Tekniset tiedot:
Malli: WL101-341
Materiaali: muovi + metalli
Väri: näkyy kuvina
Koko: 30,25 × 8,5 × 1 mm
Toimintataajuus: 433,92 MHz
Kaistanleveys: noin ± 150 KHz;
Verkkotulon jännitealue: 3,0V-5V;
Käyttövirta: Tyyppi: 5.0mA (Vaatimukset:VDD=5V) ; Tyyppi: 6,0 mA (vaatimus: VDD=3V)
Lepotilavirta: 1uA
Lämpötila-alue: -40℃～85℃
Ulkoinen antenni: 32 cm yksijohtiminen lanka, kierretty spiraaliin
Vastaanotinmoduulin PIN-määritys:
pin-toiminto:
1. ANT: Antennipinta
2. GND: Power maadoitusnasta
3. VIN(VDD): Power
4. DO(DATA): Tiedon ulostulonasta
5. DO(DATA): Tiedon ulostulonasta
6. GND: Power maadoitusnasta
2. Lähetinmoduuli:
Ominaisuudet:
WL102-341 lähetinmoduuli on UHF ASK -moduloituja lähettimiä, jotka tukevat ASK- ja OOK-modulaatiota.
Lähetinmoduuli integroi analogisen PLL-piirin ja ASK-modulaatiopiirin, joissa on korkea integrointitaso jne., joita CAN soveltaa lyhyen kantaman langattomaan tietoliikenteeseen.
Toimintataajuus 433 MHz, power on yli 11 dBm.
Sovellukset
1. langaton power , pistorasia, kaukosäätimen kytkin, vastaanotinmoduuli,
2. kulunvalvonta, sähköautot, moottoripyörät, autojen varkaudenestotuotteet, kauko-ovenavaajat, sulkimien ohjausjärjestelmä
3. turvallisuus, valvontajärjestelmät, kodin turvatuotteet, sähköovet, hälytysisäntä, hälytys
4. huoneohjaimet, ikkunaluukut, ikkunoihin, kaukosäätimen pistorasia, kaukosäädin LED, kaukosäädin audio kaukosäädin sähköovet, autotallin oven kaukosäädin, kauko-ohjattava sisäänvedettävät ovet, etärullaportit, liukuovi
5. älykkään kodin tuotteille, kaukosäätimen verhoille, kauko-MP3:lle, audiolle
Tekniset tiedot:
Malli: WL102-341
Materiaali: muovi + metalli
Väri: näkyy kuvina
Koko: 16×12×1mm
Toimintataajuus: 433,92 MHz
Verkkotulon jännitealue: 2,0V-3,6V
Sammutustilan virta on alle 1uA
Siirtonopeus: jopa 20KHz
laukaisuetäisyydelle: 20-100 metriä
Ulkoinen antenni: 25 cm tavallinen moniytiminen tai yksiytiminen linja
Lämpötila-alue: -45℃～85℃
Lähetinmoduulin PIN-määritys:
DAT - Aaltosignaalin tulo.
OUT - Antennipinta. RF-signaalilähtö, CAN liittää suoraan antenniin.
FI - Ota PIN käyttöön. Mutta tämä tuotteen EN-nasta on kytketty power , ei toimi.
- - Power- maadoitustappi. Maadoitusjohto yhdistää power .
+ - Power pin. Power .
Määrä: 1 set (muut kuvan lisävarustedemo eivät sisälly)
Huomautus:
1. Trans
