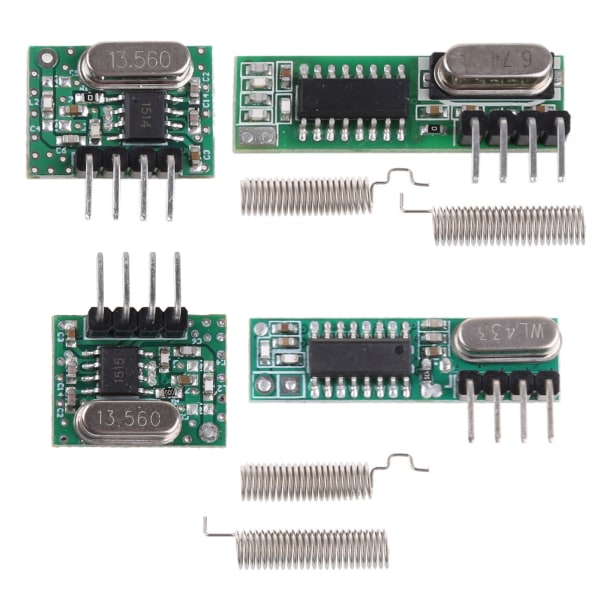

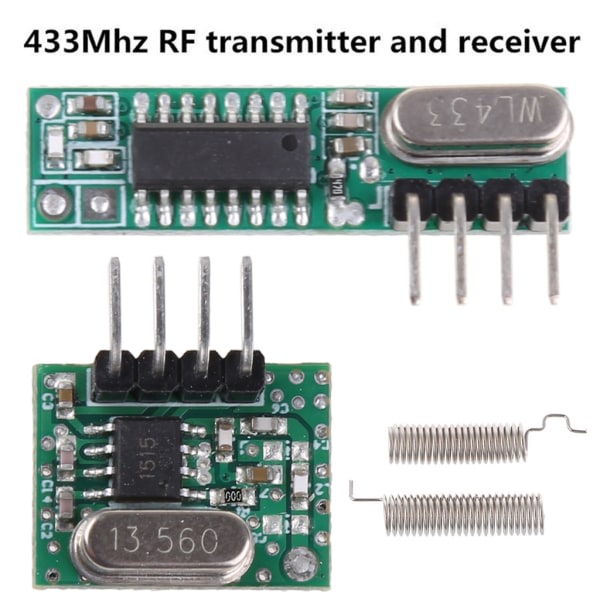

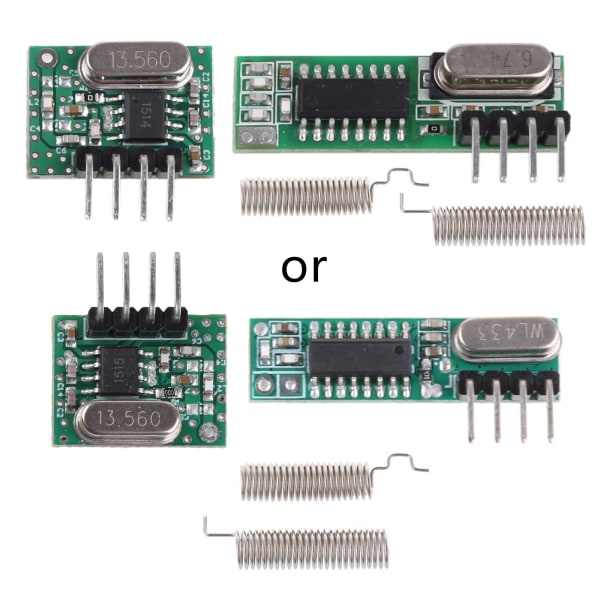

Viiteotsikko: 1 Sarja 433Mhz RF Superheterodyyni Vastaanotin Lähetin Moduuli Sarja Antennilla Arduino/ARM/MCU:lle
Kuvaus:

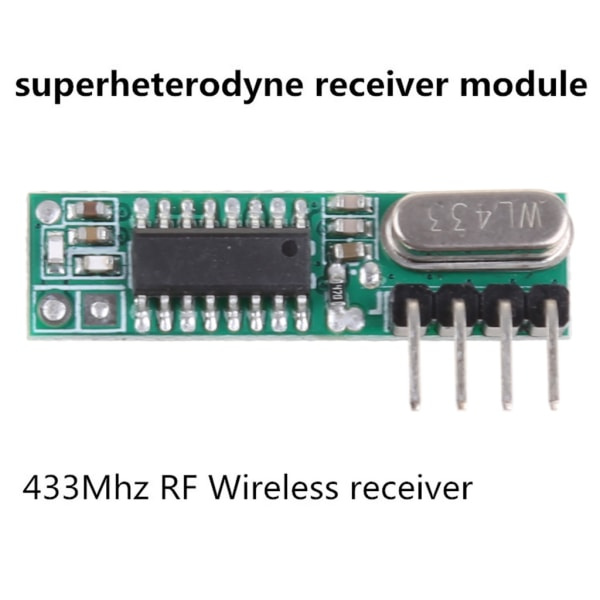

1. Vastaanotinmoduuli:
Ominaisuudet:
WL101-341 superheterodyyni langaton vastaanotinmoduuli vastaanottaa UHF ASK -demodulaattoreita, jotka tukevat ASK- ja OOK-modulointia.
Vastaanotinmoduulilla on korkea herkkyys (-110dBm),
Pienitehoinen suorituskyky, yhdessä korkean dynaamisen alueen (yli 60dB) kanssa.
Moduuli käyttää korkeasti integroitua sirua, sisäänrakennettua etupään matalan melun vahvistinta, sekoittimia, suodattimia, taajuussynteesipiiriä jne., jotka voivat maksimoida signaalin optimoinnin.
Pienitehoinen
Hyvä selektiivisyys ja väärän säteilyn tukahduttaminen.
Hyvä paikallinen oskillaattorisäteilyn vaimennus, useita vastaanotinmoduuleja toimimaan yhdessä (ts. useita tuloja) eikä ne häiritse toisiaan, käytetään yhdessä vaikuttamatta vastaanottoetäisyyteen.
Useita lähetystaajuuksia, yleinen moduuli 2KHz:lle, jopa 10KHz.
Sovellusympäristö:
Kaukosäädin kytkin, vastaanotinmoduuli, moottoripyörät, auton varkaudenestotuotteet, kodin turvallisuustuotteet, sähköovet, rullaovet, ikkunat, kaukosäätimet, kaukosäätimet LED, kaukosäätimet ääni, kaukosäätimet sähköovet, kaukosäätimet garagien oville, kaukosäätimet rullaovet, kaukosäätimet rullaovet, kattilan ovet, kaukosäätimet ovenavaajat, oven sulkemislaitteiden ohjausjärjestelmät, kaukosäätimet verhot, hälytyslaite, hälytys, kaukosäätimet moottoripyörät, kaukosäätimet sähköautot, kaukosäätimet MP3.
Tekniset tiedot:
Malli: WL101-341
Materiaali: Muovi + metalli
Väri: kuten kuvissa
Koko: 30.25×8.5×1mm
Käyttötaajuus: 433.92 MHz
Kaistanleveys: noin ± 150KHz;
Verkon jännitealue: 3.0V-5V;
Työvirta: Tyyppi: 5.0mA (Vaatimus: VDD=5V) ; Tyyppi: 6.0mA (Vaatimus:VDD=3V)
Hiljainen virta: 1uA
Lämpötila-alue: -40℃～85℃
Ulkoinen antenni: 32cm yksijohdin, kääritty spiraaliksi
PIN-määritelmä vastaanotinmoduulille:
pin-toiminto:
1. ANT: Antennin nastat
2. GND: Virran maadoitusnastat
3. VIN(VDD): Virta
4. DO(DATA): Datatulostusnastat
5. DO(DATA): Datatulostusnastat
6. GND: Virran maadoitusnastat
2. Lähetinmoduuli:
Ominaisuudet:
WL102-341 lähetinmoduuli on UHF ASK -moduloitu lähetin, joka tukee ASK- ja OOK-modulointia.
Lähetinmoduuli integroi analogisen PLL-piirin ja ASK-modulointipirin, jolla on korkea integraatiotaso jne., jota voidaan käyttää lyhyen matkan langattomassa viestinnässä.
Työtaajuus 433MHz, teho on yli 11dBm.
sovellukset
1. langaton virta, pistorasia, kaukosäädin kytkin, vastaanotinmoduuli,
2. pääsyohjaus, sähköautot, moottoripyörät, auton varkaudenestotuotteet, kaukosäätimet ovenavaajat, sulkemisohjausjärjestelmät
3. turvallisuus, valvontajärjestelmä, kodin turvallisuustuotteet, sähköovet, hälytyslaite, hälytys
4. huoneen ohjaus, rullaovet, ikkunat, kaukosäätimet, kaukosäätimet LED, kaukosäätimet ääni, kaukosäätimet sähköovet, kaukosäätimet garagien oville, kaukosäätimet rullaovet, kaukosäätimet rullaovet, liukuovet
5. älykkäille kodintuotteille, kaukosäätimet verhot, kaukosäätimet MP3, ääni
Tekniset tiedot:
Malli: WL102-341
Materiaali: Muovi + metalli
Väri: kuten kuvissa
Koko: 16×12× 1mm
Käyttötaajuus: 433.92MHz
Verkon jännitealue: 2.0V-3.6V
Sammutetun tilan virta on alle 1uA
Lähetystaajuus: jopa 20KHz
laukaisumatka: 20-100 metriä
Ulkoinen antenni: 25cm vakio monijohdin tai yksijohdin
Lämpötila-alue: -45℃～85℃

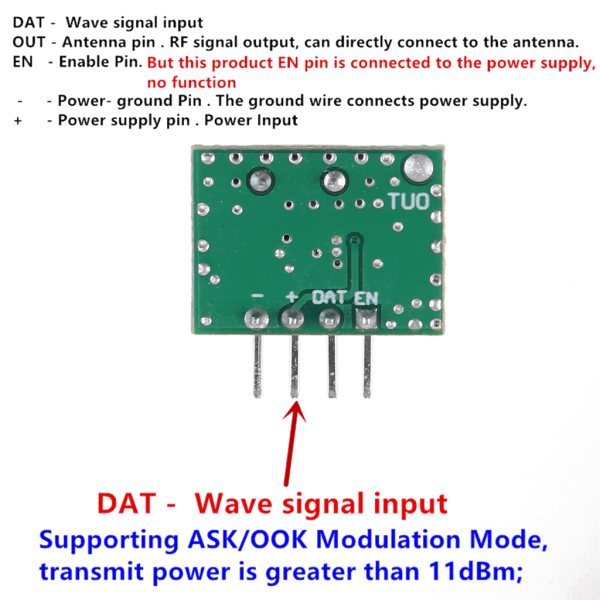

Lähetinmoduulin PIN-määritelmä:
DAT - Aaltosignaalin tulo.
UT - Antennin nastat. RF-signaalin ulostulo, voidaan liittää suoraan antenniin.
EN - Ota käyttöön -nastat. Mutta tässä tuotteessa EN-nastat on kytketty virtaan, ei toimintoa.
- - Virran maadoitusnastat. Maadoitusjohdin kytkee virran.
+ - Virta. Virta.
Määrä: 1 sarja (muut lisävarusteet demo kuvassa ei sisälly)
Huomautus:
1. Trans
