AX99100 on yhden sirun ratkaisu, joka integroi täysin PCIe 2.0 -päätepisteohjaimen ja SerDesin oheislaitteilla,

kuten neljä nopeaa sarjaporttia, yksi rinnakkaisportti, I2C-päälaite, nopea SPI, paikallisväylä (ISA-Like) ja GPIO.

Se koostuu neljästä pääkokoonpanosta, kuten 2S (PCIe Dual Serial -sarjaan), 2S+1P (PCIe Dual Serial -sarjaan ja Single Parallel -rinnakkaisporttiin), 2S+SPI (PCIe Dual Serial -sarjaan ja SPI:hin) ja LB (PCIe Dual Serial -sarjaan ja SPI:hin) Local Bus/ISA) - Like)

Sopii erilaisiin sovelluksiin.

AX99100 on pakattu 68-nastaiseen QFN-pakettiin. Se tukee kaupallisen tason käyttölämpötila-aluetta 0–70 °C ja teollisuusluokan lämpötila-aluetta -40–85 °C.



Kuvaus:

PCI Express

Yksi- (X1) PCI Express -päätepiste integroidulla PHY-ohjaimella

Yhteensopiva PCI Express -korttien eritelmien, PCI Express 2.0:n kanssa

PCI Power Management 1.2 -yhteensopiva

Tukee vanhoja ja keskeytyksiä, ASPM-virranhallintaa

-232 sarjaliitäntä

Dual tai Quad UART

Tuki -232/-422 moniprotokollalle

Kaksisuuntaiset nopeudet jopa 25 Mbps per portti

Täysi sarjamodeemin ohjaus

Tukee laitteisto- ja ohjelmistovirtauksen ohjausta

Tukee 5, 6, 7, 8 ja 9-bittisiä sarjamuotoja

Tukee parillista, paritonta, ei mitään, tilaa ja merkki pariteettia

Tukee mukautettuja baudinopeuksia sisäisen PLL:n tai ulkoisen kellon kautta

Tukee sirulla olevaa 256-syvyyttä, lähetys- ja vastaanottopolkuja jokaiselle sarjaportille

Tukee etäherätystä ja virtaa

Hallintatoiminnot

Sarjalähetin-vastaanottimen sammutustuki

Tukee hidasta IrDA-tilaa (115200 bps)

kaikissa sarjaporteissa

Tukee monipistesovelluksia 9-bittisessä tilassa

Tukee DMA-purskesiirtoa

Materiaali: PCB

Väri kuten kuvassa



Paketin sisältö:

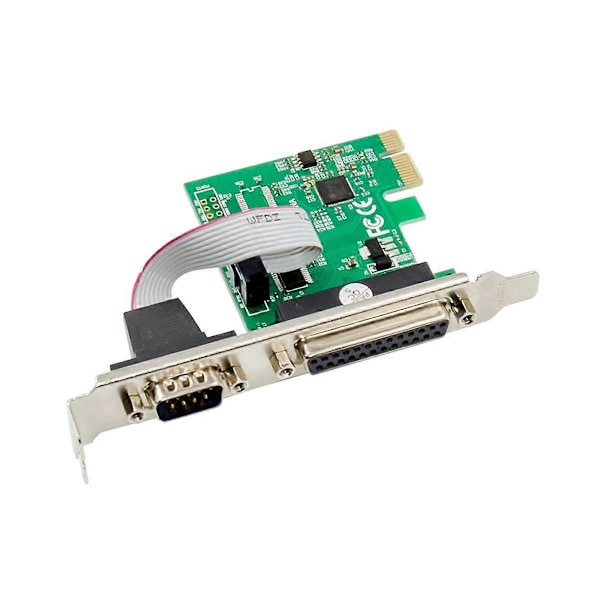

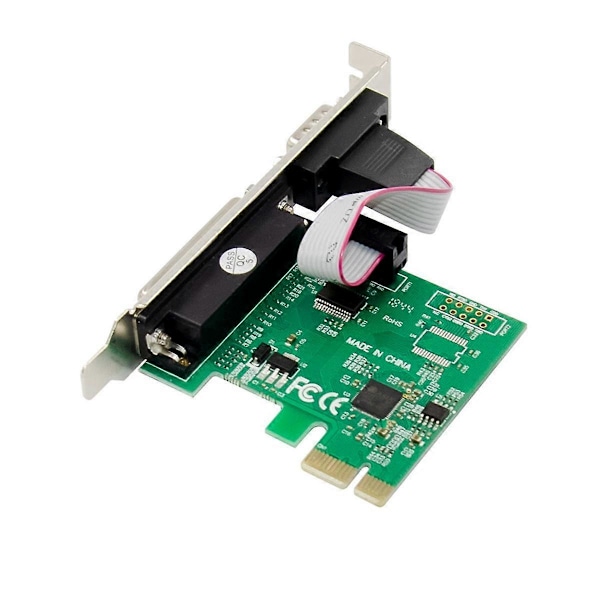

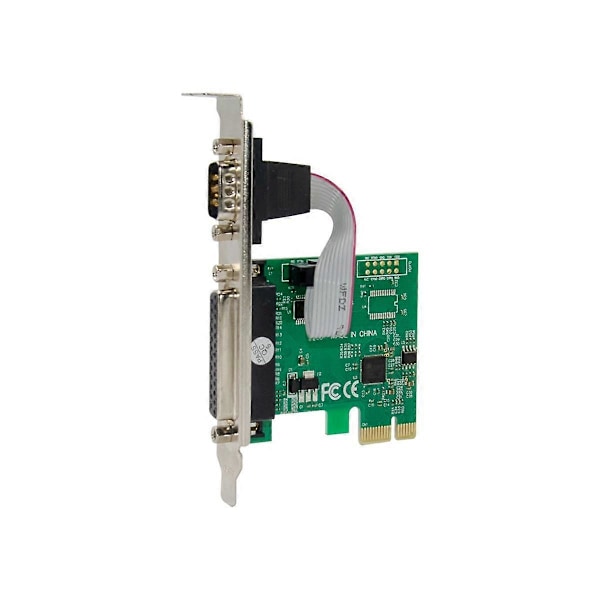

1 x PCI-E AX99100 1S1P Multi-Serial -kortti

1 x CD-ohjain
