Kuvaus:

ER-TFTV101-1 on 1024 x 600 pisteen 10,1 tuuman värillinen TFT LCD-näyttömoduuli, jossa on HDMI-, VGA-, video-, AV-signaaliohjainlevy, valinnainen 4-johtiminen resistiivinen kosketusnäyttö ja kosketuspaneeli, USB-porttiohjainlevy ja kaukosäädin, erinomainen näyttölaatu, erittäin laaja katselukulma.

Sitä voidaan käyttää kaikissa järjestelmissä, joissa on upotettu, autoteollisuus, teollisuuslaitteet, turvalaitteet ja kannettavat laitteet, joissa on näytettävä korkealaatuista värivideota.

Sen HDMI-liitäntä on täysin yhteensopiva Raspberry PI -alustan kanssa.

Huomautuksia:

Virtalähteessä tulee olla 12 V/1000 mA:n lähtö, jossa keskitappi on positiivinen jännite ja ulompi suojus negatiivinen jännite. RTD2660-ohjaimen lämpötila nousee käytön aikana. Tämä on normaali ilmiö, eikä se ole laatuongelma.

Tekniset tiedot:

Näyttömuoto: 1024x600 pistettä

Kokonaismitat: 235,0(L)x143,0(H)mm

Lävistäjämitat: 10,1 tuumaa

Paneeli: TFT

IC tai vastaava: HX8282 + HX8696

Liitännät: Video (CVBS), VGA, HDMI

Vasteaika (tyypillinen): 20 ms

LED-valo

Ulkonäkö: RGB mustalla

Kirkkaus (tyypillinen) 280cd/m2

Taustavalon väri: valkoinen

Virtalähde (tyypillinen): 3,3 V

Käyttölämpötila: -20℃~70℃

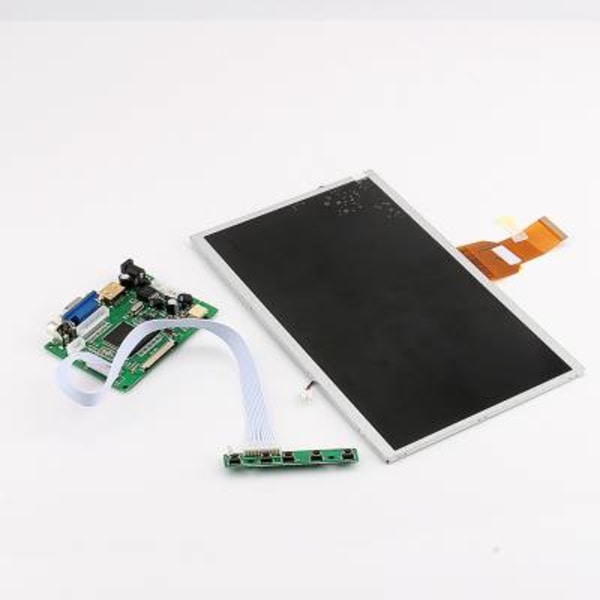

Pakkausluettelo:

1.10,1 tuuman TFT LCD-näyttö

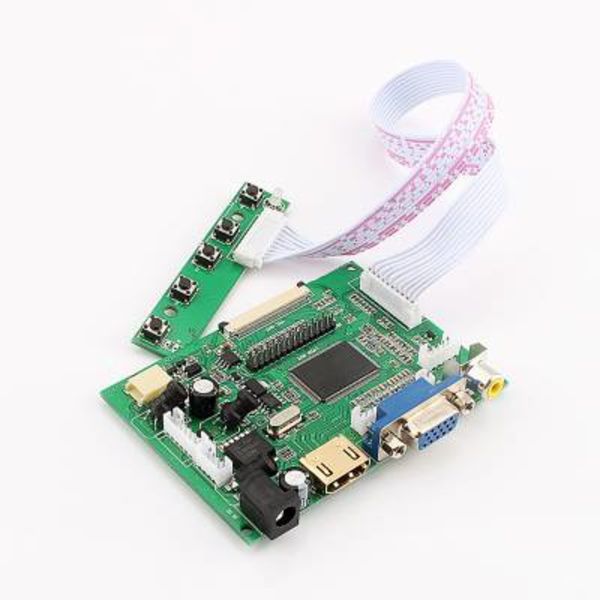

2. HDMI + Video + VGA -ohjainkortti

3. Näppäimistön kaapeli liittimillä
