Tämä on vaihe-taajuusanalysaattori, se on kannettava, paristokäyttöinen, kaksi tuloista laite, jossa on 4 tuuman näyttö, joka voi mitata erittäin tarkkoja taajuus- ja vaihe-eroja molempiin tuloihin syötettyjen signaalien välillä. Tulotaajuus voi olla mikä tahansa taajuus välillä 1 MHz - 300 MHz. Tyypillinen käyttö on mitata kahden 10 MHz:n kellon välinen ero.
Laite voi näyttää numeerisesti vaihe- ja taajuuseron, näyttää mittauksen graafisesti ajan funktiona, tallentaa mittaukset SD-kortille, joka on asetettu SD-korttipaikkaan, tai lähettää vaihemittaukset USB:n kautta tietokoneelle, jossa on TimeLab-ohjelma, lisänäyttöä ja käsittelyä varten.
Vaihe- ja taajuusmittauksen tarkkuus on parempi kuin 1e-12 jaettuna mittausajalla sekunteina, kun desimaatio on asetettu arvoon 1. Huomaa, että suurin näytettävä taajuusero riippuu mittausajasta (Tau) ja on noin 200 Hz / (Tau s), joten Tau:lle 1 s se on 200 Hz:n enimmäisero
Lyhyet ohjeet
Yhdistäminen TimeLabiin
Käyttämällä
soittolistaa, jossa on kaikki videot
Videoita, joissa on
HUOMIO: Vain -H4 on alusta, joka voidaan muuntaa vaihe-taajuusanalysaattoriksi. Mitään muita pieniä VNA:ita ei voi käyttää.
HUOMIO: Laite ei sisällä sisäistä korkean vakauden referenssiä. Se suorittaa vain korkean tarkkuuden vaihe-ero-mittauksen kahden tulokellon välillä.

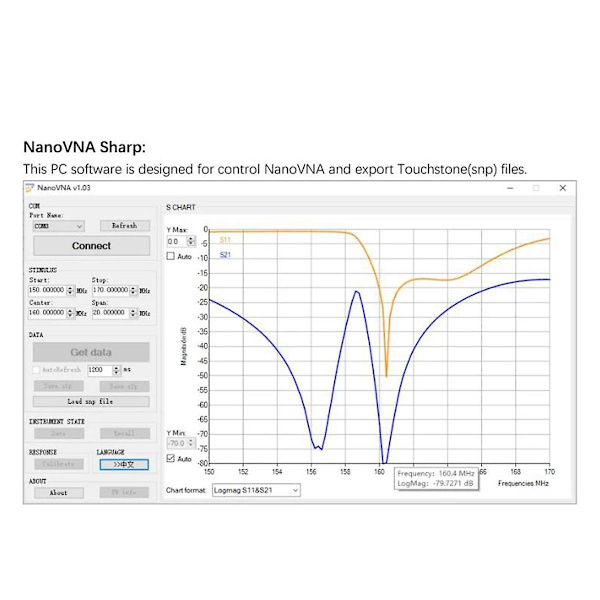

Kun olet asentanut sekä laitteen että ohjelmiston, sinun on ladattava ohjelmisto laitteeseen. On aina mahdollista palauttaa -H4 takaisin alkuperäiseen tilaansa lataamalla yksi -H4-ohjelmistoista
Väri: musta
Materiaali: muovi
Koko: 133 x 75 x 18mm

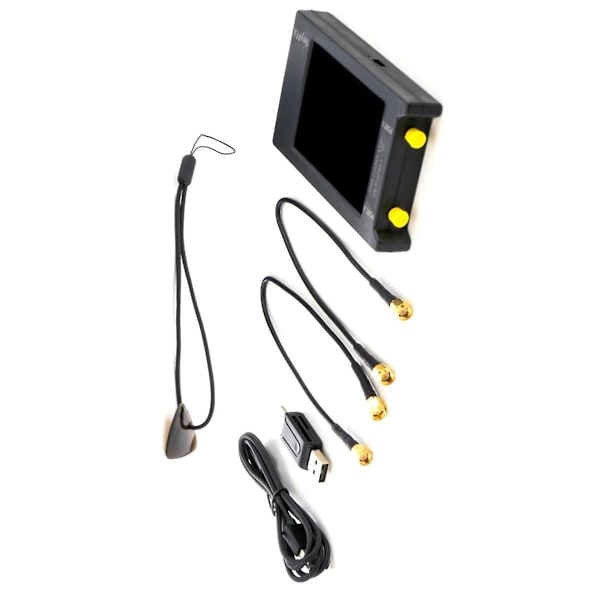

Paketin sisältö:
1 x isäntä
2 x 30cm SMA uros-uros ALSR100 RF-kaapeli
1 x kortinlukija
1 x tyypin c datakaapeli
1 x kosketuskynä
Vain yllä oleva pakkaussisältö, muut tuotteet eivät sisälly toimitukseen.
Huomautus: Valon heijastuminen ja erilaiset näytöt voivat aiheuttaa sen, että kohteen väri kuvassa on hieman erilainen kuin todellisuudessa. Mittauksen sallittu virhe on +/- 1-3cm.
