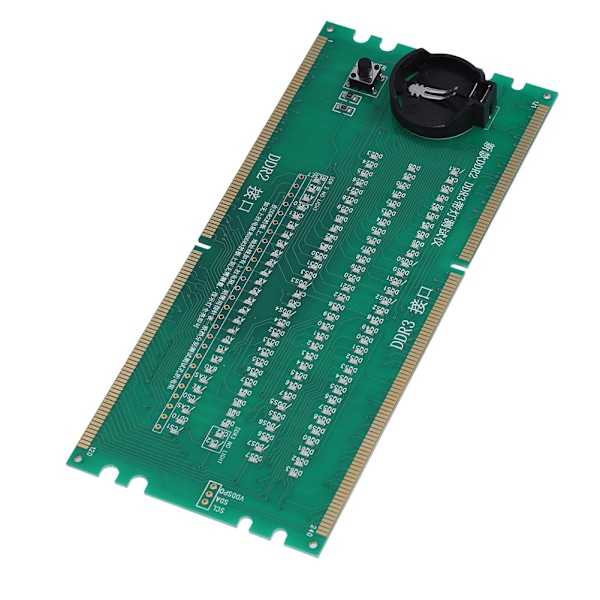

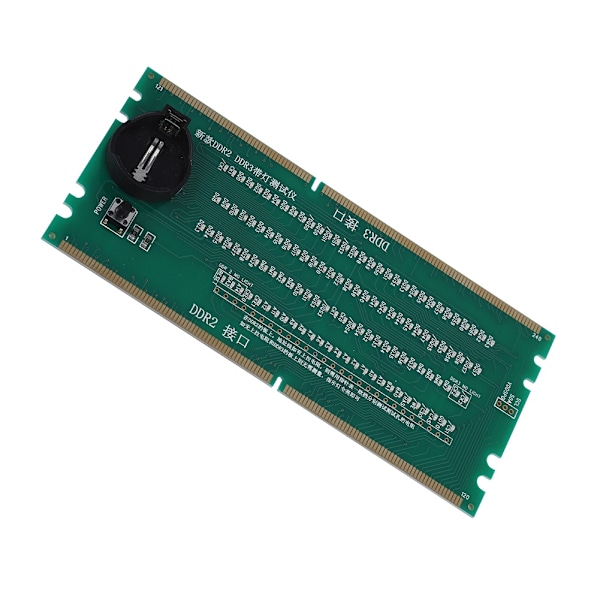

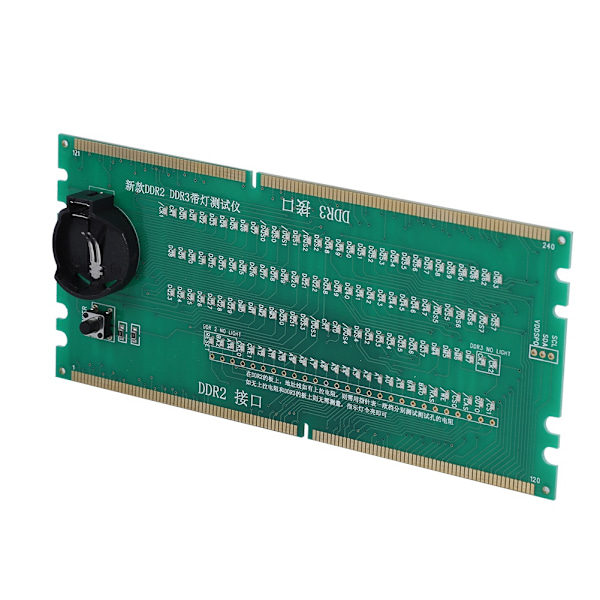

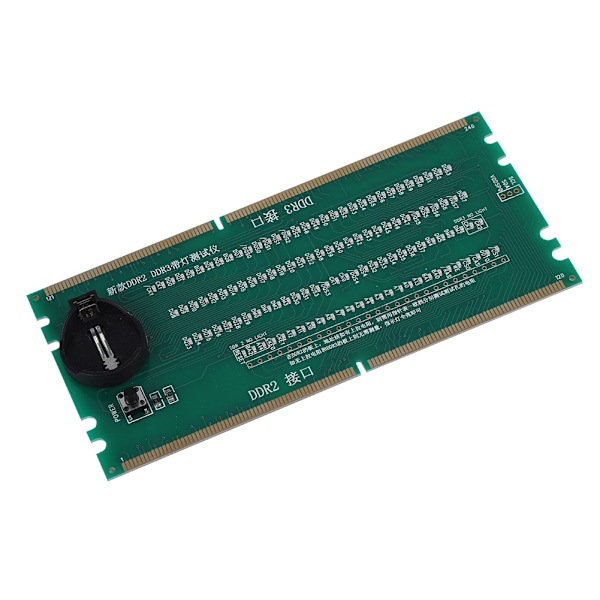

Ominaisuudet:

1. Tukee intel / AMD -emolevyjä DDR2- ja DDR3-liitännöillä ilman ulkoista virtalähdettä.

2. Käytä LEDiä osoittamaan datalinjan osoitelinjan avoin ja oikosulku, jota käytetään korjaamaan emolevyä, jota ei ole kytketty päälle.

3. Emolevyn eri suunnittelun vuoksi jotkut valot eivät välttämättä syty. Voit käyttää samaa emolevyä vian arvioimiseen.

4. Kun testataan DR3-emolevyä, kunhan lamppu syttyy täysin, se tarkoittaa normaalia, eikä osoitelinjan resistanssia tarvitse testata.

5. Valmistettu lämpökäsittelyllä, se on erittäin kova ja kestävä.



Tekniset tiedot:

Materiaali: PCB

Liitäntä: AMD / intel -emolevy DDR2 DDR3

Soveltamisala: pöytätietokone

Koko: 13,3 * 6 * 1 cm / 5,2 * 2,4 * 0,4 tuumaa

Paino: noin 28 g



Pakkauslista:

1 * Testauskortti



Käyttöohjeet:

1. Asenna 3V (CR2032) paristo testaajaan, testaa vastaavan DDR2-, DDR3-emolevyn jokainen muistipaikka. Emolevyssä ei ole virtaa, paina testaajan painikkeen kytkintä, testilamppu on kaikki kirkas ja kirkkaus on sama. Signaalilinja on normaali, jos valo ei loista tai on erityisen kirkas, tässä signaalissa on oikosulkuvika. (Huomautus: Testattaessa intel-emolevyä, emolevyt eivät yhdistä CPU:ta ja erilaisia liitäntäkortteja voidaan mitata testattaessa AMD-emolevyjä (kuten 940-emolevy, AM2-emolevy, 1207-emolevy, 1366-emolevy), liitä CPU, testivalo syttyy.

2. DDR2-emolevyn testauksessa osoitelinjassa ei ole vetovastusta, kaikki valot syttyvät kirkkaasti, mikä on normaalia, jos vetovastus, osoitelinjan valot, vain että poissulkeminen ei ole auki, mutta myös osoitin Taulukko määrittää edelleen, onko BGA-osoitelinja auki. (Miten määritetään, onko vetovastus, vetovastus on yleensä suunniteltu muistipaikan viereen, yleensä on useita poissulkemisia, toinen pää on kytketty osoitelinjaan, toinen pää virtalähteeseen)

3. Osoitin taulukko osoitelinjan määrittämiseksi: osoitin taulukko vedetään X1:een, joka on yksi ohmin telineistä, musta taulukkokynä sitten emolevy, mitattuna punaisella taulukkokynällä, vastaavasti DDR2-osoitelinjan mittausreikä, osoitelinjan resistanssi, että BGA-osoite Linja ilman hitsausta, kuten suurempi heilahdus, mikä osoittaa, että BGA:ssa on juotettavissa oleva PCB- tai katkosvika.
