Tarkat tiedot:

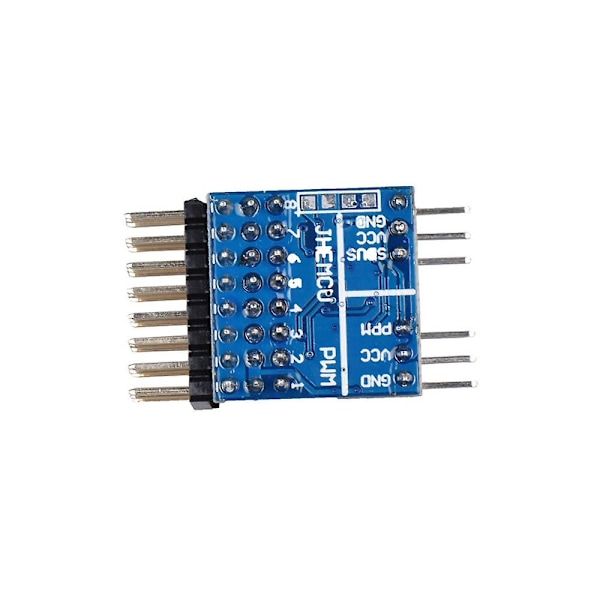

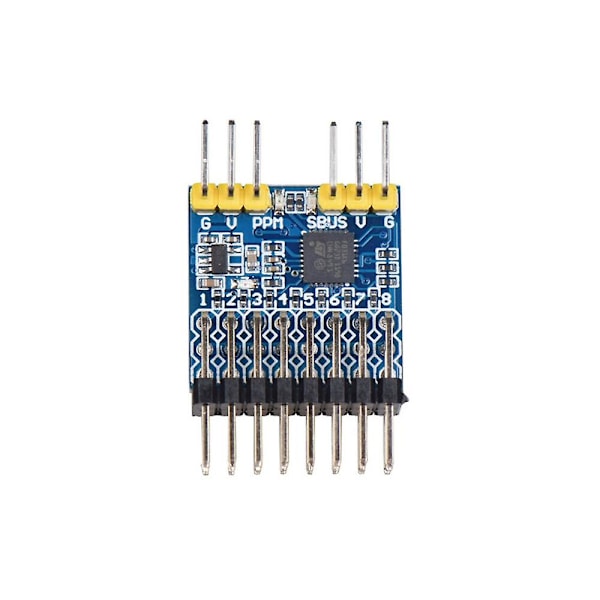

JHEMCU SPP 8CH Signaalimuunninmoduuli Tukee SBUS PPM PWM -lähtöä Vastaanottimelle

Yleiskatsaus:

Jinhang Electronicsin valmistama korkean suorituskyvyn SPP-muunnin, moduulin laaja jännitesuunnittelu tukee jopa 20 V:n sisääntuloa ja käyttää 32-bittistä yhden sirun mikrotietokonetta signaalin hankinnan, käsittelyn ja muuntamisen suorittamiseen. Vakaus ja nopeus ovat huomattavasti parempia kuin tavallisella 8-bittisellä yhden sirun mikrotietokoneella, ja tulosignaali tunnistetaan automaattisesti ilman manuaalista kytkintä, plug and play, tilan ilmaisin on yksinkertainen ja selkeä, tukee 8 tulo-/lähtökanavaa.

Kuvaus:

Tuotemerkki: JHEMCU

Tuotteen nimi: Signaalimuunnin

Tulojännite: 3,3-20V

Virta: 15 MA

Mittoja: 21 * 21 mm

Paino: 4,1 g

Kanava: 8CH

Tulosignaali:

PPM (CPPM)

PWM (yleinen vastaanottimen signaali)

SBUS (mukaan lukien R7008SB-sarja, FrSky jne.)

Ominaisuudet:

Syötä SBUS-signaali ja anna samanaikaisesti PWM- ja PPM-signaaleja

Syötä PWM-signaali ja anna samanaikaisesti PPM- ja SBUS-signaaleja

Syötä PPM-signaali ja anna samanaikaisesti PWM- ja SBUS-signaaleja



Merkkivalo:

Kun signaalia ei tule, kaikki kolme merkkivaloa palavat (PPM vihreä, SBUS sininen, PWM punainen)

Tulosignaalin merkkivalo vilkkuu ja lähtösignaalin merkkivalo palaa jatkuvasti.

Esimerkiksi, kun PPM-signaali syötetään, PPM:ää vastaava merkkivalo vilkkuu vihreänä ja PWM punainen ja SBUS sininen signaalin merkkivalo palavat jatkuvasti.

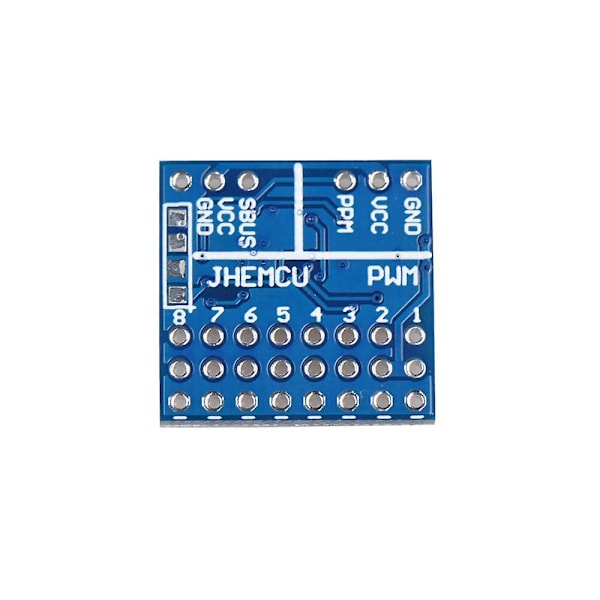

Kanavan kuvaus:

1-8 kanavaa ovat PWM-signaalin tulo- tai lähtökanavia

SBUS-kanava on SBUS-signaalin tulo- tai lähtökanava

PPM-kanava on PPM-signaalin tulo- tai lähtökanava



Johdotusohjeet:

Kun jokin tai useampi 1-8 kanavan PWM-signaaleista syötetään, vastaava PPM-kanava antaa PPM-signaalin ja SBUS-kanava antaa SBUS-signaalin.

Kun PPM-kanava syöttää PPM-signaalin, se vastaa 1-8 kanavan PWM-signaalin lähtöä ja SBUS-kanava antaa SBUS-signaalin.

Kun SBUS-kanava syöttää SBUS-signaalin, se vastaa 1-8 kanavan PWM-signaalin lähtöä ja PPM-kanava antaa PPM-signaalin.

Huomaa: nastat ovat itsehitsattavia

Paketti sisältää:

1 x SPP-muunnosmoduuli

1 x 8P * 2,54MM * 3 nastainen suora neula

1 x 8P * 2,54MM * 3 nastainen neula

1 x 6P * 2,54MM nastainen neula

1 x 6P * 2,54MM nastainen suora neula
