HDMI-laitteilla (mikä tahansa lähde / soitin, LCD, plasma jne.) Saadaan erilaisia tuloksia, kun asetat HDMI-toistinlaitteita käyttämästäsi laitteesta riippuen (toistinyksikkö on kytkin / jakaja / jatke jne.). Katso lähteen / soittimen / nestekidenäytön valmistajan vahvistus siitä, että kyseinen soitin tai nestekidenäyttö voi kommunikoida HDMI-toistimen kautta. Jotkut lähdelaitteet eivät välttämättä salli mitään HDMI-laitetta keskenään ja nestekidenäyttöä ja toimivat vain suoran HDMI-LCD-kaapelin kautta. Päinvastoin on mahdollista myös silloin, kun nestekidenäyttö tarvitsee suoran yhteyden lähteeseen / soittimeen, eikä se ota vastaan regeneroitua signaalia HDMI-toistinyksiköstä. Näyttö tai lähdevalmistaja voi vahvistaa, tukeeko tuotteesi tarvittavia ominaisuuksia.

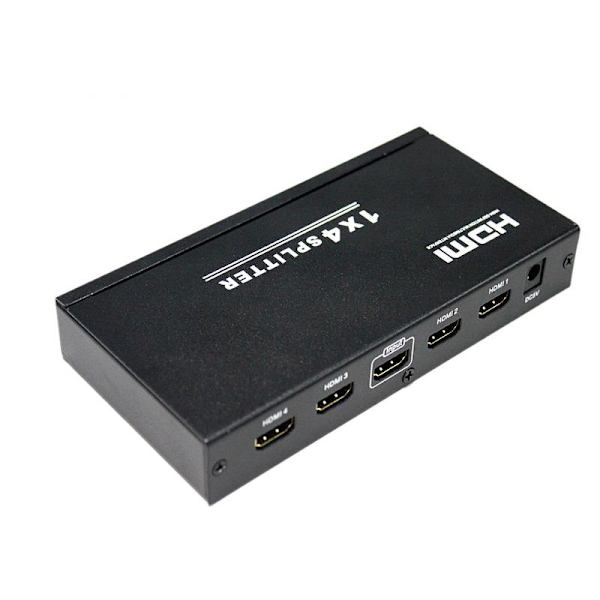

Tämä jakaja on neljä HDMI-lähtöä. Se jakaa yhden HDMI-tulon neljään samanlaiseen ulostuloon. Nämä neljä lähtöä synkronoidaan.



tiedot:



- Jakaa HDMI-signaalin neljään HDMI-näyttöön samanaikaisesti



- Jokainen portti tukee HDMI- tai DVI-tuloja



- 8 dB: n vastaanottimen tasoitus pitkän matkan HDMI-häviökaapelisignaalin kompensoimiseksi.



- 3dB ajaa esipainotusta korvaamaan piirilevyhäviöt.



- HDMI v1.3a- ja HDCP 1.2 -yhteensopivat.



- Tukee 36-bittistä syväväriä ja signaalin uudelleenmuodostusta.



- Tuet digitaalisen äänen jakamista HDMI: ksi, kuten LPCM / Dolby-AC3 / DTS 7.1 / DSD / Dolby TrueHD / Dolby Master Audio.



- Full HD 1080p -kaskadi kytkettynä yli 10 kerrokseen



- LED-merkkivalo.



- Mitat (LxWxH): 114,5 mm x 62,5 mm x 26 mm



- Tiedonsiirtonopeus: 2,25 Gbps x 3



- 5 V DC -virtalähde - sisältyy ostoon



Kun kahta tai useampaa jakoa on kaskattu, niitä voidaan käyttää suuremman HDMI / HDTV-jaon luomiseen. Näiden jakajien sarjakytkentä mahdollistaa HDMI-signaalien pitkän matkan siirron yli 15 metriä HDMI 26/24 AWG -kaapelin avulla.



HDMI-kaapeleita ja laitteita EI KOSKAAN liitetä / irroteta, kun laitteesi on kytketty päälle, koska HDMI-portissa on matala jännite! Voi vahingoittaa laitteita kytkettäessä päälle. Seuraavaa järjestystä tulee noudattaa asennettaessa uusia kaapeleita tai laitteita lähteen / soittimen ja LCD / plasma-väliin.



Kytkentäjärjestely:



1.) Sammuta kaikki laitteet (pistorasia).



2.) Kytke kaikki kaapelit, jakajat, kytkimet ja jatkeet HDMI-jakeluverkkoon.



3.) Kaikkien HDMI-jakeluverkossa olevien jakajien, kytkinten ja jatkeiden virralla.



4.) Vaikutus kaikkiin LCD / plasma-asemiin ja asetettu HDMI-tuloon HDMI-jakeluverkosta.



5.) Kytke lähteet / soittimet päälle (lähteet neuvottelevat HDCP-kädenpuristuksen HDMI-verkkotietojen kautta, jotka on asetettu HDMI-tuloon vastaamaan kädenpuristusta).
