Kuvaus

Moduuli HC-05 master ja slave kaksi yhdessä moduulissa, tietokone ja sovitin, PDA, saumaton yhteys, käytetään GPS-navigointijärjestelmään, veden ja sähkön kaasumittarin lukujärjestelmään.

Ominaisuudet

- PCB-mitat: 37,3 mm (pituus) * 15,5 mm (L).

- Tulojännite: 3,6 V - 6 V, 7 V kieltää yli.

- Virran esto, käänteinen moduuli ei toimi.

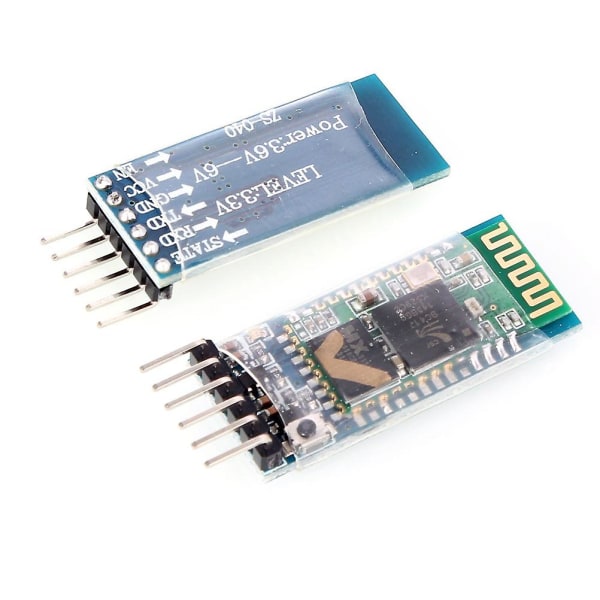

johtaa 6-nastaiseen: EN / VCC / GND / RXD / TXD / STATE (tilan johtaa jalkaan, ei ole kytketty lähtöön matalalle, lähtöön korkealle liitännän jälkeen).

- Tilailmaisin, LED-vilkku tarkoittaa, ettei yhteyttä ole; LED-hidas vilkku osoittaa AT-komentotilaan.

- Integroitu 3,3 V:n säätöpiiri, tulojännite DC 3,6 V-6 V; kun ei ole pariliitetty, virta on noin 30 mA (koska LED-valot vilkkuvat, virran tila muuttuu); Kun pariliitos on onnistunut, virta on noin 10 mA.

- Tason liitäntä 3,3 V, voit liittää suoraan erilaisia ​​mikrokontrollereita (Arduino / 51 / AVR / PIC / ARM / MSP430, jne.), 5 V:n mikrokontrolleri voidaan myös liittää suoraan. Liitettynä suoraan mikrokontrollerin sarjaporttiin, et voi käyttää MAX232-sirua!

- Avoimen alueen tehollinen lähetysetäisyys 10 metriä, yli 10 metriä on mahdollista, mutta yhteyden laatua ei taata.

- Kun pariliitos on onnistunut, sitä voidaan käyttää täysi dupleksina sarjaliitäntänä. Sinun ei tarvitse tietää mitään protokollasta, mutta se tukee vain 8 databittiä, 1 pysäytysbittiä, ei pariteettiyhteysmuotoa. Tämä on yleisin viestintämuoto, ei tue muita muotoja!

- Paina painiketta, jotta moduuli saa virran päälle, voit siirtyä AT-tilaan, asettaa parametreja ja hakea tietoja.

- Voit vaihtaa master- ja slave-tilan välillä AT-komentojen avulla.

- Moduulin oletusbaudinopeus on 9600, oletusavain on 1234, oletusnimi HC-05.

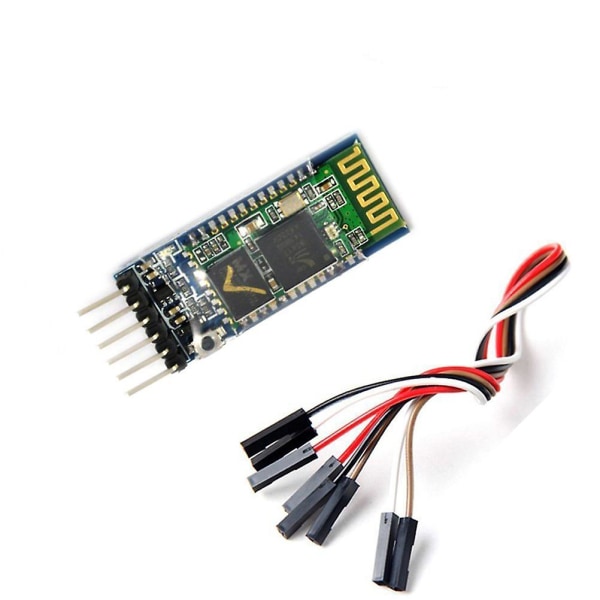

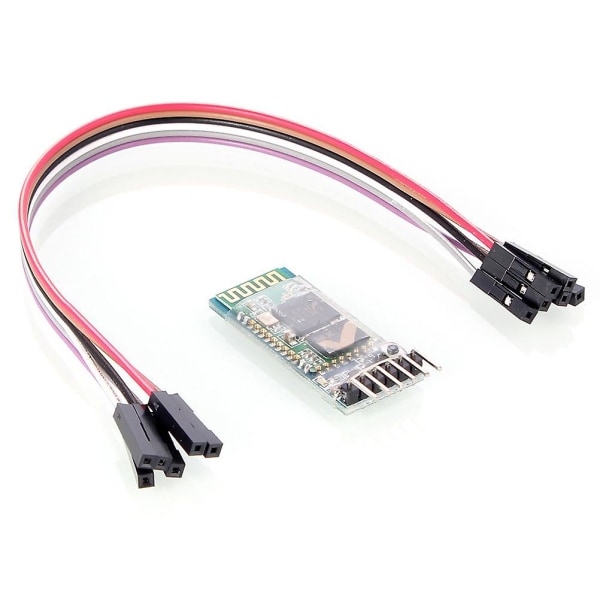

- Suojaus läpinäkyvällä kutistesukalla.Pakkauslista: 1 * moduuli,\r

6 * sarja kaapeli
