Ominaisuudet:
ST Microelectronicsin VL53L0X on kompaktiin moduuliin integroitu lentoaikaan perustuva etäisyysmittausjärjestelmä. Tämä levy on VL53L0X:n kantaja, joten suosittelemme lukemaan huolellisesti VL53L0X:n datalehden (1 Mt pdf) ennen tämän tuotteen käyttöä.
VL53L0 käyttää ST:n FlightSense-teknologiaa mitatakseen tarkasti, kuinka kauan infrapunalasersäteen pulssien lähettämisestä lähimpään kohteeseen ja takaisin heijastumisesta ilmaisimeen kestää, joten sitä voidaan pitää pienenä, itsenäisenä lidar-järjestelmänä. Tämä lentoaikaan (TOF) perustuva mittaus mahdollistaa tarkan absoluuttisen etäisyyden määrittämisen kohteeseen ilman, että kohteen heijastavuus vaikuttaa mittaukseen merkittävästi. Anturi voi ilmoittaa jopa 2 metrin (6,6 jalkaa) etäisyyksiä 1 mm:n tarkkuudella, mutta sen tehollinen kantama ja tarkkuus (kohina) riippuvat suuresti ympäristöolosuhteista ja kohteen ominaisuuksista, kuten heijastavuudesta ja koosta, sekä anturin kokoonpanosta.
(Anturin tarkkuuden on määritelty olevan parhaimmillaan 3 % ja heikoimmissa olosuhteissa yli 10 %.)
Etäisyysmittaukset ovat saatavilla anturin IC (TWI) -liitännän kautta, jota käytetään myös anturin asetusten määrittämiseen, ja anturi tarjoaa kaksi lisänastaa: sammutustulon ja keskeytyslähdön.
VL53L0X on loistava IC, mutta sen pieni, lyijytön LGA-paketti tekee sen käytön vaikeaksi tyypilliselle opiskelijalle tai harrastajalle. Se toimii myös suositellulla 2,8 V:n jännitteellä, mikä voi vaikeuttaa liittämistä 3,3 V tai 5 V:lla toimiviin mikrokontrollereihin. Breakout-levymme ratkaisee nämä ongelmat, mikä helpottaa anturin käytön aloittamista pitäen samalla kokonaiskoon mahdollisimman pienenä.

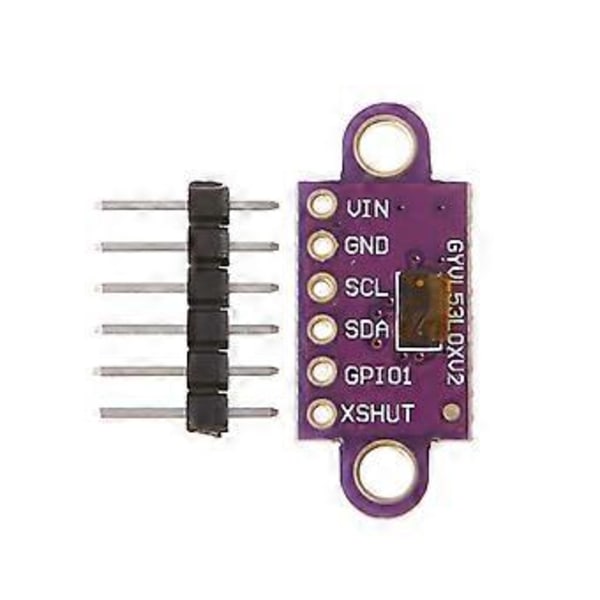

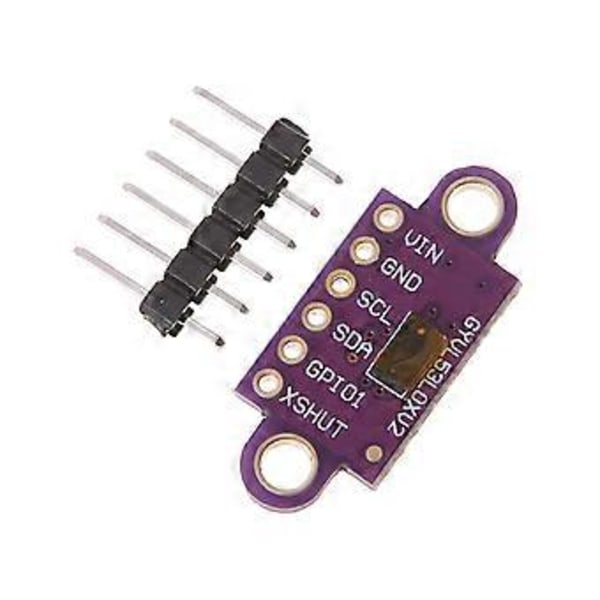

Nastojen kuvaus:
VDD Säädelty 2,8 V:n lähtö. Lähes 150 mA on käytettävissä ulkoisten komponenttien virransyöttöön. (Jos haluat ohittaa sisäisen säätimen, voit sen sijaan käyttää tätä nastaa 2,8 V:n tulona VIN:n ollessa irti.)
VIN Tämä on päävirtalähde 2,6 V - 5,5 V. SCL- ja SDA-tasonmuuntimet vetävät IC-linjat korkealle tälle tasolle.
GND Maadoitus (0 V) -liitäntä virtalähteellesi. IC-ohjauslähteesi on myös oltava samassa maapotentiaalissa tämän levyn kanssa.
SDA Tasonmuunnettu IC-datalinja: HIGH on VIN, LOW on 0 V
SCL Tasonmuunnettu IC-kellolinja: HIGH on VIN, LOW on 0 V
XSHUT Tämä nasta on aktiivinen-matala sammutustulo; levy vetää sen ylös VDD:hen ottaakseen anturin käyttöön oletusarvoisesti. Tämän nastan vetäminen alas asettaa anturin laitteistovalmiustilaan. Tätä tuloa ei ole tasonmuunnettu.

Määrittely:
Mittoja: 1,1x2,5cm/0,43x0,98 tuumaa
Määrä: 1 kpl

Paketti sisältää:

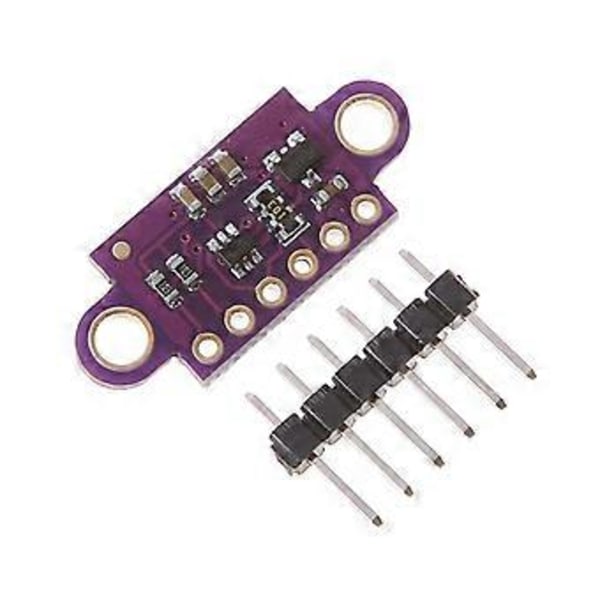

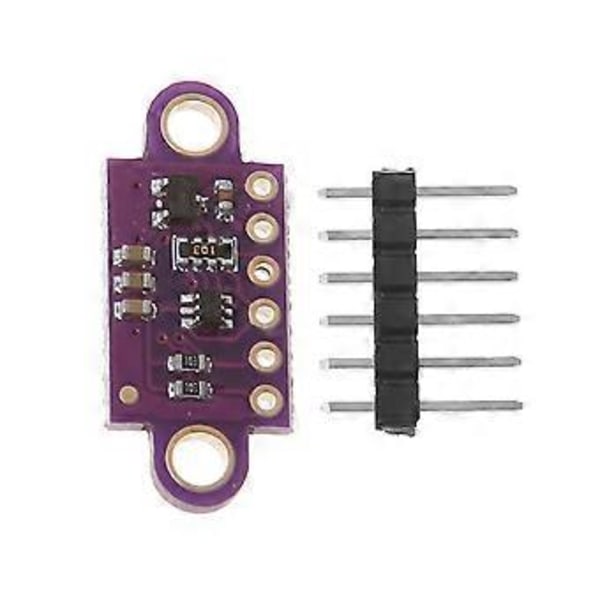

1 x GY-VL53L0XV2 Anturimoduuli
