Ominaisuudet:
2. Voidaan käyttää muuntamaan rajapintaa PLC:n ja taajuuden välillä, tai liikkeenohjauskortin ja muuntimen rajapinnan vastaavia ohjaustilanteita.
3. Tulopulssitaso on 5V 12V 24V voidaan syöttää suoraan, ei sarjavastusta. Tulosignaalin taajuutta tulee kuitenkin ylläpitää yli 0,5 sekuntia.
4. Lähtövirta on 5MA.
Määrittely:
Kunto: 100% uusi

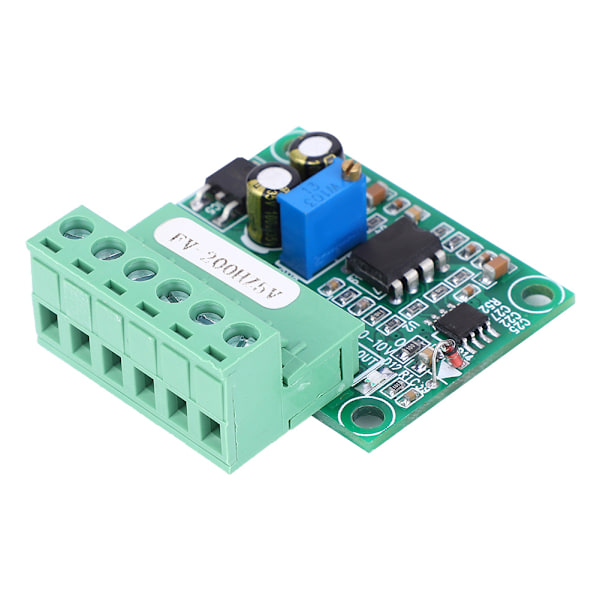

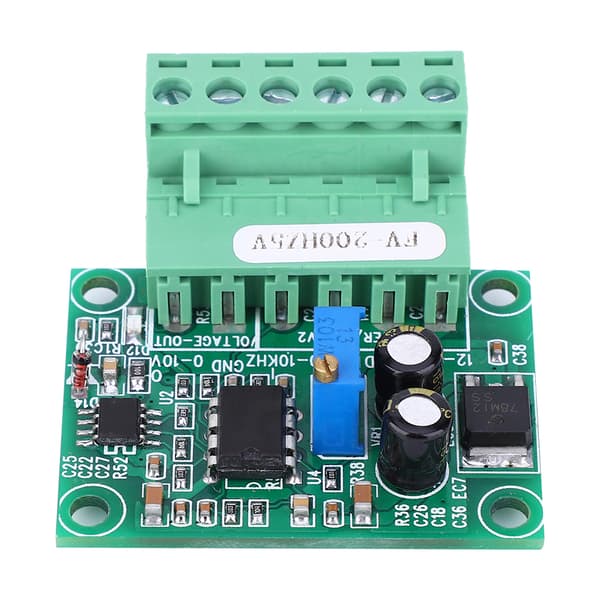

Malli: FV-200Hz5V
Toiminto: Tulo 0-200Hz taajuus muunnetaan 0-5V
Lähtövirta: 5MA
Vasteaika: 0,3-0,5 sekuntia
Koko: Noin 4,5 x 4,7 x 1,7 cm / 1,8 x 1,9 x 0,7 tuumaa
Pakettiluettelo:
Käyttöä koskevat varotoimet:
3. Signaalitulo on eristetty kalvolla. Taattu häiriönestokyky.
4. Käytettäväksi PLC:n kanssa, tukee NPN-tyyppiä. Pitää olla maadoitusjohto.
5. Jos sinun on käytettävä enkooderia, enkooderia tulee pyörittää tasaisella nopeudella yli 0,5 sekuntia.
7. Jos signaalitulo on turbiinivirtaus jne., signaalin sovituksen vuoksi on lisättävä 817-kalvo ja vastus, jotta virtausmittari toimisi normaalisti.
8. Kun käytät vastaavuutta, jos esiintyy poikkeamaa, voit säätää sinistä potentiometriä laudalla säätääksesi. Lähetyksen yhteydessä olemme säätäneet F/V-potentiometrin tiettyyn vastaavuuteen. Yleensä ei suositella säätämään sitä itse.

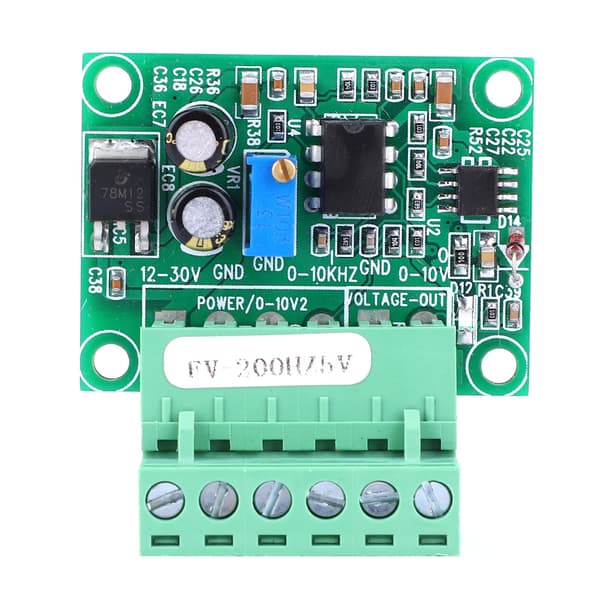

Tunnistus ja johdotus:
1. 12-30V--Virransyöttö positiivinen
2. GND--Virransyöttö negatiivinen (yhteinen maadoitusjohto)
3. GND--Pulssitaajuuden tulo negatiivinen (yhteinen maadoitusjohto)
4. 0-10KHZ--Pulssitaajuuden tulo positiivinen
5. GND--Pulssitaajuuden tulo negatiivinen (yhteinen maadoitusjohto)
6. 0-10V-- Analoginen 0-10V tasolähtö
Vastaavuus & Lineaarinen suhde:
20Hz muunnetaan 0,5V
100Hz muunnetaan 2,5V
200Hz muunnetaan 5V
