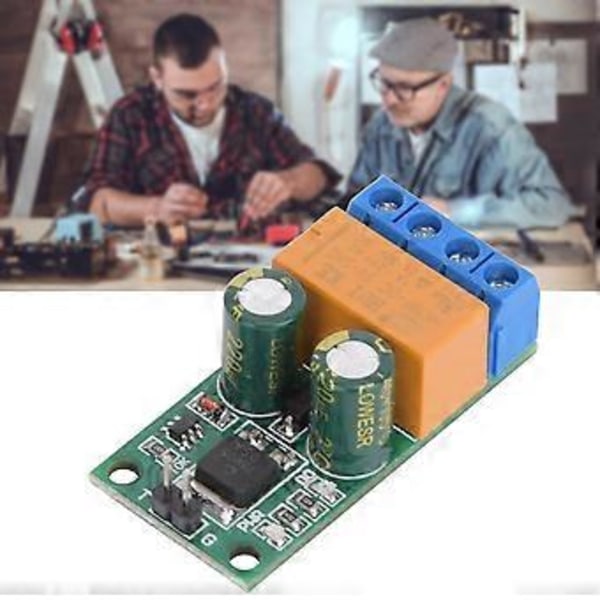

Ominaisuus:1. Tämä on itselukittuva (bistabiili) käänteisen napaisuuden rele. Laukaise kerran, ulostulo on käänteinen napaisuus (ja pysyy), laukaise uudelleen, ulostulo = sisääntulo (ja pysyy).2. Itselukittuva (bistabiili) käänteisen napaisuuden ohjain, moduuli voi ohjata vain eteen- ja taaksepäin (käynnistys ja pysäytys ohjataan virran kytkemisellä ja katkaisemisella).3. Virran merkkivalolla ja käänteisen napaisuuden merkkivalolla.4. Matalapulssiohjaustila, kätevämpi käyttää.5. Valmistettu korkealaatuisista elektronisista komponenteista, vakaa ja luotettava suorituskyky.Erittely:Tuotetyyppi: CW/CCW-ohjainmoduuliValinnainen tulojännite: DC 5V (5V versio), DC 6-24V (12V versio)Moduulin käyttövirta: eteenpäin 2MA, taaksepäin 35-40MALastijännite: sama kuin ulostulojänniteKuormitusvirta: maks. 2A (moottori <= 1A)Virran merkkivalolla ja käänteisen napaisuuden merkkivalollaOhjaustila: matalapulssiohjausKoko: n. 43 x 21 x 16 mm / 1,7 x 0,8 x 0,6 tuumaaPaino: 13,5 g / 0,5 oz (noin)Nastakuvaus:I +: virransyöttö +;I-: jännitteen syöttö-;O +: virran ulostulo + (Käänteisen napaisuuden ulostulo on -);O-: virran ulostulo - (Käänteisen napaisuuden ulostulo on +);G: liipaisusignaalin maadoitus;T: liipaisusignaalin sisääntulo (0,2-2 sekuntia matala pulssi).Ohjeet:1 Virran kytkemisen jälkeen ulostulo = sisääntulo, paina liipaisinpainiketta, käänteisen napaisuuden ulostulo, laukaise painike uudelleen, ulostulo = sisääntulo, kolmas liipaisinpainike, käänteisen napaisuuden ulostulo. Ja niin edelleen.2 Katkaise virta ja pysäytä ulostulo..Pakettiluettelo:1 x CW/CCW-ohjainmoduuliHuomautus:1. Jotta moduuli toimisi vakaasti, varmista, että käytät virtalähdettä, jonka teho on kaksi kertaa kuorman teho. Jos kuorma on moottori, käytä virtalähdettä, jonka teho on yli 3 kertaa suurempi.2. Suurin kuormitusvirta on 2A. Jos kyseessä on kuormitusmoottori, suurin kuormitusvirta on 1A.3. Moduuli voi ohjata vain eteen- ja taaksepäin (käynnistys ja pysäytys ohjataan virran kytkemisellä ja katkaisemisella)
